C-Gitterrinne CGR 50 FT
C-Gitterrinne CGR 50 FT
Art.Nr. 6017428 | EAN 4012196013937
Art.Nr. / Typ
Breite
Nutzquerschnitt
Draht-Durchmesser
4,5 mm
Länge
3000 mm
Höhe
50 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

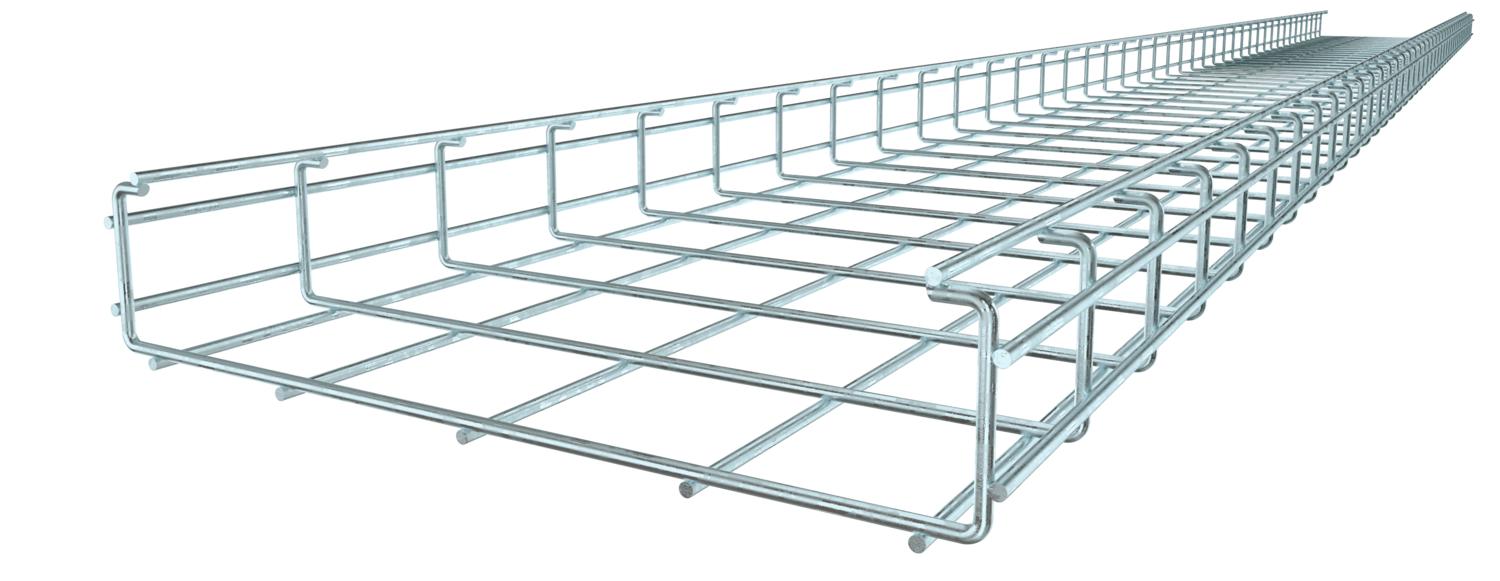

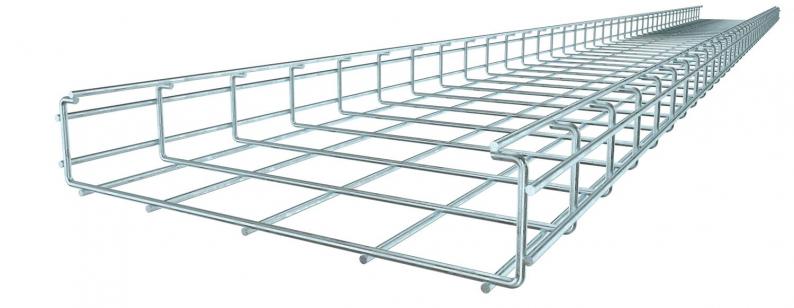

Gitterkabelrinne in C- Form aus punktgeschweißten Stahldrähten in der Seitenhöhe 50mm.
Magnetische Schirmdämpfung 15 dB.
Magnetische Schirmdämpfung 15 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,7968 kg CO2e / 1 Meter |
| Dimension | 50x50x3000 |
| Draht-Durchmesser | 4,5 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 13 cm² |
| Nutzquerschnitt | 1300 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Form |
| Rostfreier Stahl, gebeizt | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

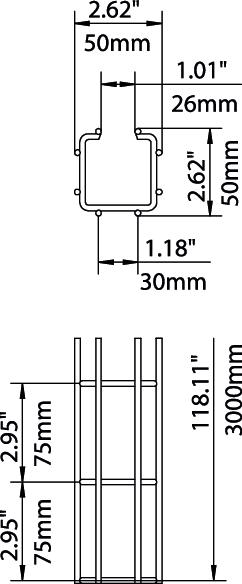

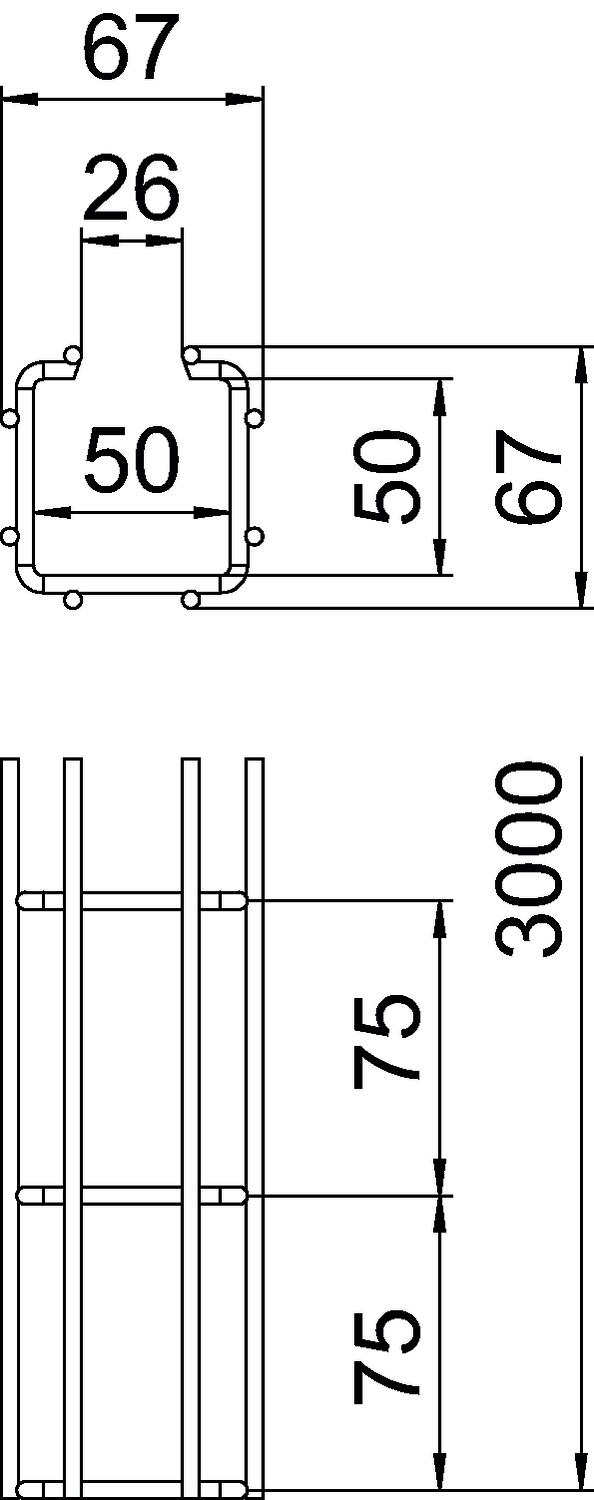

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 3000 mm |
| Maß A | 26 mm |
| Maß B | 67 mm |
| Maß H | 67 mm |
| Maß l1 | 30 mm |
Belastungen
| Stützabstand 1,0m | 0,95 kN/m |
|---|---|
| Stützabstand 1,5m | 0,6 kN/m |
| Stützabstand 2,0m | 0,35 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Länge
Höhe
Breite
Nutzquerschnitt
Funktionserhalt
Art.Nr.
CGR 50 50 FT
4,5 mm
3000 mm
50 mm
50 mm
13 cm²
nein
6017428
CGR 50 100 FT
4,5 mm
3000 mm
50 mm
100 mm
34 cm²
nein
6017436
CGR 50 200 FT
4,5 mm
3000 mm
50 mm
200 mm
75 cm²
nein
6017444
Breite
Nutzquerschnitt
CGR 50 50 FT
Art.Nr.
6017428
Draht-Durchmesser
4,5 mm
Länge
3000 mm
Höhe
50 mm
Breite
50 mm
Nutzquerschnitt
13 cm²
Funktionserhalt
nein
CGR 50 100 FT
Art.Nr.
6017436
Länge
3000 mm
Höhe
50 mm
Breite
100 mm
Nutzquerschnitt
34 cm²
Draht-Durchmesser
4,5 mm
Funktionserhalt
nein
CGR 50 200 FT
Art.Nr.
6017444
Draht-Durchmesser
4,5 mm
Nutzquerschnitt
75 cm²
Breite
200 mm
Länge
3000 mm
Funktionserhalt
nein
Höhe
50 mm
