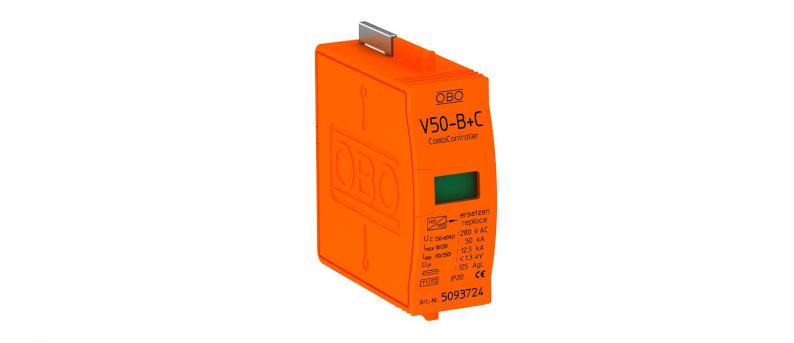

CombiController V50, Oberteil 280 V
Typ V50-B+C 0-280 | Art.Nr. 5093724 | EAN 4012195361954
Art.Nr. / Typ
5093724 / V50-B+C 0-280
Schutzart
IP20
Ausführung der Pole
1
kl. VKE: 1 Stück
1Stück
Beschreibung
CombiController-Oberteil - Kombiableiter Typ 1+2
• steckbares Oberteil ohne Werkzeug und Spannungsunterbrechung in Unterteil einsetzbar
• inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Defektanzeige
• hohe Stromleitfähigkeit bei langer Lebensdauer
Oberteil
• steckbares Oberteil ohne Werkzeug und Spannungsunterbrechung in Unterteil einsetzbar
• inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Defektanzeige
• hohe Stromleitfähigkeit bei langer Lebensdauer
Oberteil
Technische Daten
Technische Daten
| Polzahl | 1 |
|---|---|
| Ausblasend | nein |
| Signalisierung am Gerät | optisch |
| Schutzart | IP20 |
| Nennableitstoßstrom (8/20 µs) [L-N] | 30 kA |
| Blitzstoßstrom (10/350) [gesamt] | 12,5 kA |
| Fernsignalisierung | nein |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Integrierte Vorsicherung | nein |
| Blitzstoßstrom (10/350 μs) | 12,5 kA |
| Schutzpegel [L-N] | ≤1,3 |
| Höchste Dauerspannung AC | 280 V |
| Höchste Dauerspannung DC | 350 V |
| Nennableitstoßstrom (8/20 µs) | 30 kA |
| Ausführung der Pole | 1 |
| Montageart | auf Basiselement |
| Max. netzseitiger Überstromschutz | 125 |
| Ausführung | 1-polig Oberteil |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | nein |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Netzform sonstige | nein |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| SPD nach IEC 61643-1 | class I+II |
| SPD nach EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Ansprechzeit | <25 ns |
| Maximale Vorsicherung | 125 A |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Dimension | 280V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1672 kg CO2e / 1 Stück |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 30 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
