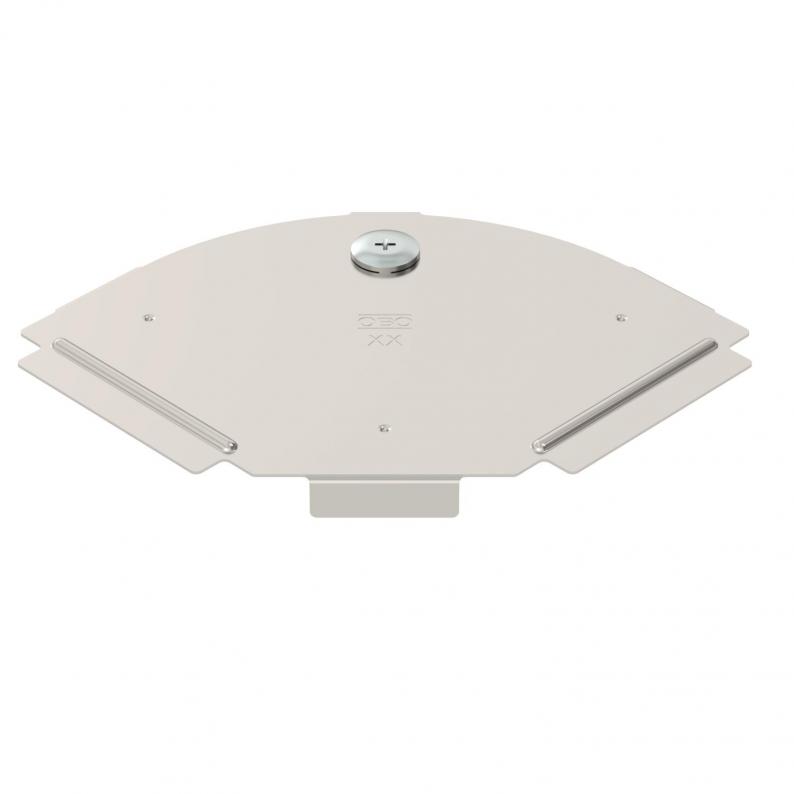

Deckel Bogen 90° A2
Typ RBD 90 100 A2 | Art.Nr. 6036970 | EAN 4012197405908
Art.Nr. / Typ
Breite
Blechstärke
kl. VKE: 1 Stück
1Stück
Beschreibung
Deckel für Formteil Bogen 90° für rastbare und schraubbare Kabelrinnen im Innen- und Außenbereich, zum Schutz der Kabel vor Beschädigungen und Schmutz. Befestigung mit vormontiertem Drehriegel und durch Auflage des Streckendeckels. Passend für alle Seitenhöhen.
Der Deckel kann bei Formteilen in allen Seitenhöhen eingesetzt werden.
Technische Daten
Abmessungen
| Länge | 157 mm |
|---|---|
| Breite | 100 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,75 mm |
| Anzahl Drehriegel | 1 St. |
| Abbiegung (Winkel) | 90° |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Scharnierend | nein |
| Richtungsänderung | horizontal |
| Befestigungsart | Drehriegel |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | B100mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,837 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Blechstärke
Art.Nr.
RBD 90 100 A2
100
0,75
6036970
RBD 90 150 A2
150
0,75
6036972
RBD 90 200 A2
200
0,75
6036974
RBD 90 300 A2
300
0,75
6036976
RBD 90 400 A2
400
1
6036978
RBD 90 500 A2
500
1
6036980
RBD 90 600 A2
600
1
6036982
Breite
Blechstärke
RBD 90 100 A2
Art.Nr.
6036970
Breite
100
Blechstärke
0,75
RBD 90 150 A2
Art.Nr.
6036972
Breite
150
Blechstärke
0,75
RBD 90 200 A2
Art.Nr.
6036974
Breite
200
Blechstärke
0,75
RBD 90 300 A2
Art.Nr.
6036976
Breite
300
Blechstärke
0,75
RBD 90 400 A2
Art.Nr.
6036978
Breite
400
Blechstärke
1
RBD 90 500 A2
Art.Nr.
6036980
Breite
500
Blechstärke
1
RBD 90 600 A2
Art.Nr.
6036982
Breite
600
Blechstärke
1
