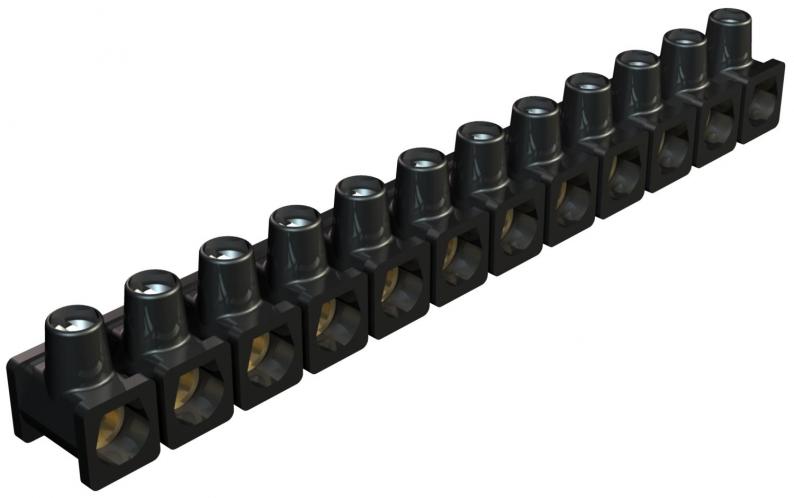

Dolü-Abzweigklemmen, beidseitig geöffnet, 12-polig
Typ 70 VDE | Art.Nr. 2055023 | EAN 4012195183433
Art.Nr. / Typ
2055023 / 70 VDE
Anzahl der Klemmstellen
12
kl. VKE: 10 Stück
10Stück
Beschreibung
Sortiert in den Farben schwarz, braun, blau und gelb-grün.
Klemmen Messing, Schrauben Stahl, galvanisch verzinkt und transparent passiviert, 12-polige, in Einzelklemmen abtrennbare Leiste, beidseitig offen.
Schrauben hochgedreht, unverlierbar.
Nennquerschnitt 2,5 ÷ mm²
Nennspannung 380 V
Nennstrom 16 A
Max. anschließbare Querschnitte je Klemmstelle: 4 x 2,5 mm², 5 x 1,5 mm² oder 6 x 1 mm².
Lieferung farbig sortiert: 5 schwarze, 2 blaue, 2 gelb-grüne und 1 brauner Streifen je Verpackungseinheit
Klemmen Messing, Schrauben Stahl, galvanisch verzinkt und transparent passiviert, 12-polige, in Einzelklemmen abtrennbare Leiste, beidseitig offen.
Schrauben hochgedreht, unverlierbar.
Nennquerschnitt 2,5 ÷ mm²
Nennspannung 380 V
Nennstrom 16 A
Max. anschließbare Querschnitte je Klemmstelle: 4 x 2,5 mm², 5 x 1,5 mm² oder 6 x 1 mm².
Lieferung farbig sortiert: 5 schwarze, 2 blaue, 2 gelb-grüne und 1 brauner Streifen je Verpackungseinheit
Technische Daten
Abmessungen
| Länge | 122 mm |
|---|---|
| Breite | 15 mm |
| Höhe | 17 mm |
Technische Daten
| Halogenfrei | ja |
|---|---|
| Polzahl | 12 |
| Nennstrom | 16 A |
| Nennspannung | 380 V |
| Explosionsgeprüfte Ausführung | nein |
| Abschlussplatte erforderlich | nein |
| Bohrlochabstand mittig | 10,25 mm |
| Isolierstoff | Thermoplast |
| Geeignet für Massivleiter | nein |
| Geeignet für flexible Leiter | ja |
| Geeignet für mehrdrahtige Leiter | ja |
| Transparent | nein |
| Anzahl der Klemmstellen je Pol | 1 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anschlussposition | seitlich |
| Anschließbarer Leiterquerschnitt eindrähtig max. | 2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig min. | 1 mm² |
| Nennquerschnitt min. | 2,5 mm² |
| Querschnitt | Max. anschließbare Querschnitte je Klemmstelle: 4 x 2,5 mm², 5 x 1,5 mm² oder 6 x 1 mm² mm² |
| Anzahl der Klemmstellen | 12 |
| Dimension | 2,5mm² |
| Werkstoff | Polyamid |
| Farbe | sortiert |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1012 kg CO₂e / 1 Stück |
