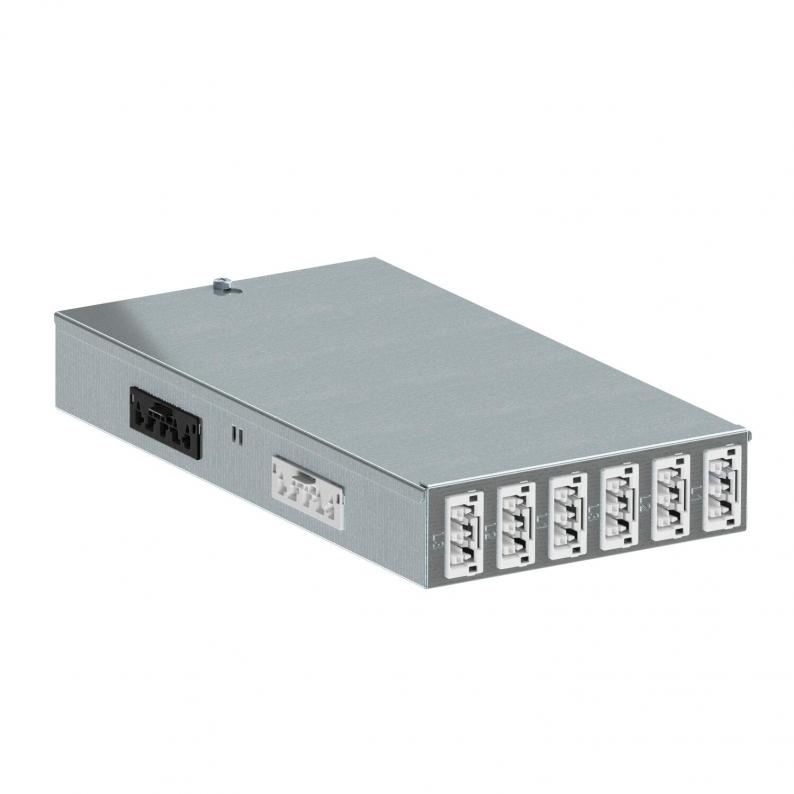

Energieverteiler UVS mit Steckanschluss, Normal- und Sonderstromkreis
Typ UVS-WIN 6S6W | Art.Nr. 6107990 | EAN 4012196688197
Art.Nr. / Typ
6107990 / UVS-WIN 6S6W
kl. VKE: 1 Stück
1Stück
Beschreibung
Eingang: 2 x Dreiphasenstromkreis über selbstverriegelnden Steckverbinder 5–polig, Typ WINSTA MIDI (Steckerteil).
Ausgang: 12 selbstverriegelnde Steckverbinder 3–polig in weiß (6 x) und schwarz (3 x), 25 A, Typ WINSTA MIDI
(Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Eingang: 2 x Dreiphasenstromkreis über selbstverriegelnden Steckverbinder 5-polig, Typ WINSTA® MIDI (Steckerteil).
Ausgang: 12 selbstverriegelnde Steckverbinder 3-polig in weiß (6 x) und schwarz (3 x), 25 A, Typ WINSTA® MIDI (Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Ausgang: 12 selbstverriegelnde Steckverbinder 3–polig in weiß (6 x) und schwarz (3 x), 25 A, Typ WINSTA MIDI
(Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Eingang: 2 x Dreiphasenstromkreis über selbstverriegelnden Steckverbinder 5-polig, Typ WINSTA® MIDI (Steckerteil).
Ausgang: 12 selbstverriegelnde Steckverbinder 3-polig in weiß (6 x) und schwarz (3 x), 25 A, Typ WINSTA® MIDI (Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Technische Daten
Abmessungen
| Länge | 196 mm |
|---|---|
| Breite | 149 mm |
| Höhe | 46 mm |
Technische Daten
| Anzahl Abgriffe | 6 |
|---|---|
| Steckverbindersystem systemgebunden | ja |
| Eingang | 5-polig |
| Anschlussart | Stecksystem |
| Anzahl der Eingangsstromkreise | 2 |
| Farbe des Steckverbindersystems | schwarz/weiß |
| Querschnitt der Anschlussleitung | 4 mm² |
| Dimension | 300x163x46 |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,6354 kg CO2e / 1 Stück |
