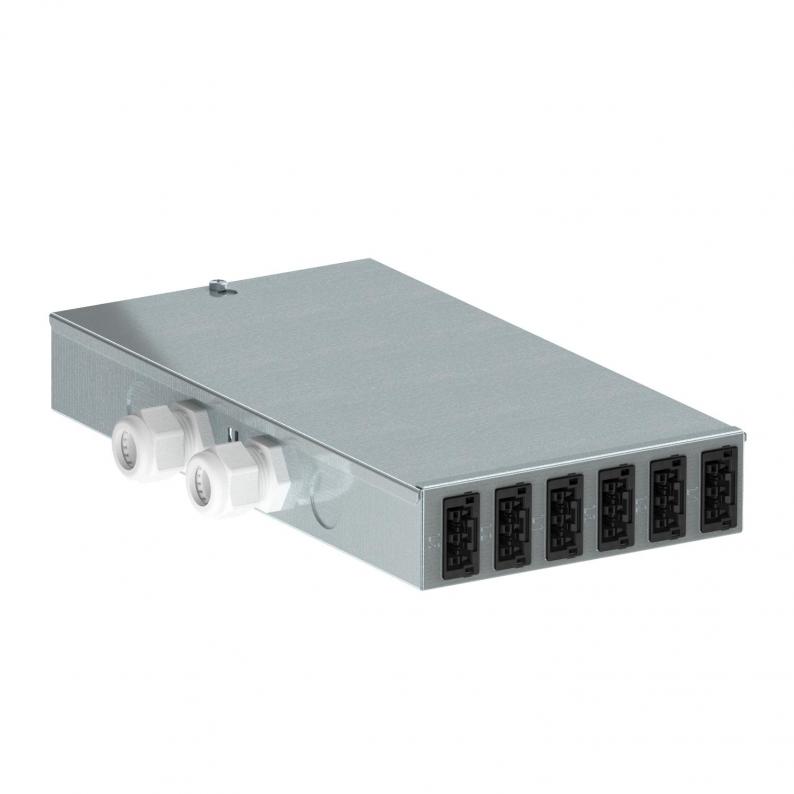

Energieverteiler UVS-WIN mit Festanschluss, Normal- und Sonderstromkreis
Typ UVS-WIN F6S6W | Art.Nr. 6107984 | EAN 4012196688166
Art.Nr. / Typ
6107984 / UVS-WIN F6S6W
kl. VKE: 1 Stück
1Stück
Beschreibung
Eingang: 2 x Dreiphasenstromkreis über schraubenlosen Steckklemmblock, 5-polig für Leitungsquerschnitte 0,5 - 4 mm².
Ausgang: 12 selbstverriegelnde Steckverbinder 3-polig in weiß (6x) und schwarz (6x), 25 A, Typ WINSTA® MIDI (Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Eingang: 2 x Dreiphasenstromkreis über schraubenlosen Steckklemmblock, 5-polig für Leitungsquerschnitte 0,5 - 4 mm².
Ausgang: 12 selbstverriegelnde Steckverbinder 3-polig in weiß (6x) und schwarz (6x), 25 A, Typ WINSTA® MIDI (Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Ausgang: 12 selbstverriegelnde Steckverbinder 3-polig in weiß (6x) und schwarz (6x), 25 A, Typ WINSTA® MIDI (Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Eingang: 2 x Dreiphasenstromkreis über schraubenlosen Steckklemmblock, 5-polig für Leitungsquerschnitte 0,5 - 4 mm².
Ausgang: 12 selbstverriegelnde Steckverbinder 3-polig in weiß (6x) und schwarz (6x), 25 A, Typ WINSTA® MIDI (Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Technische Daten
Abmessungen
| Länge | 300 mm |
|---|---|
| Breite | 163 mm |
| Höhe | 46 mm |
Technische Daten
| Anzahl Abgriffe | 12 |
|---|---|
| Steckverbindersystem systemgebunden | ja |
| Eingang | 5-polig |
| Anschlussart | Klemmblock |
| Anzahl der Eingangsstromkreise | 2 |
| Farbe des Steckverbindersystems | schwarz/weiß |
| Querschnitt der Anschlussleitung | 4 mm² |
| Dimension | 300x196x46 |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,134 kg CO2e / 1 Stück |
