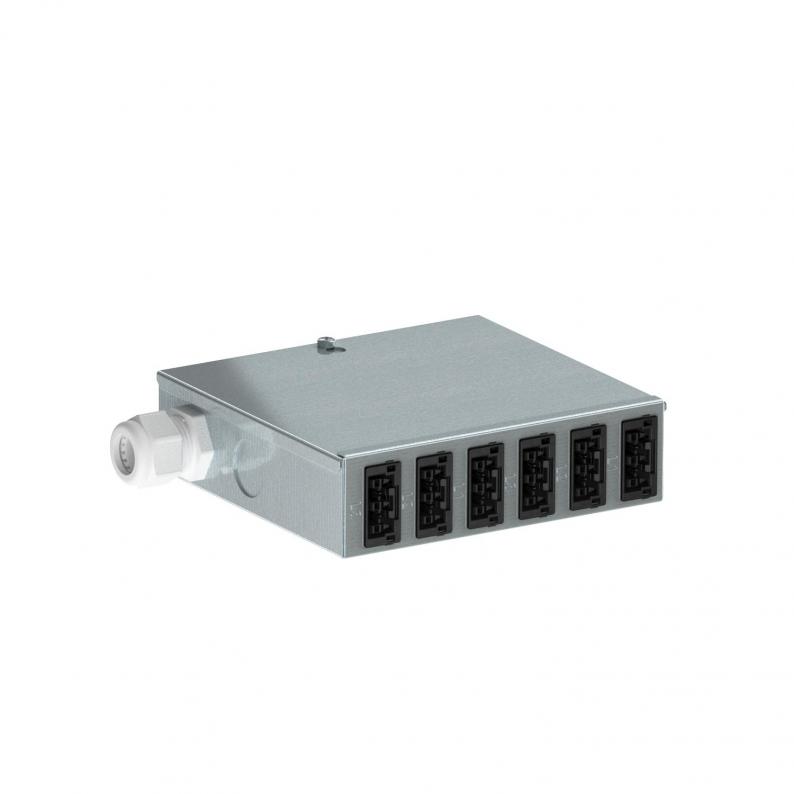

Energieverteiler UVS-WIN mit Festanschluss, Normalstromkreis
Typ UVS-WIN F6S | Art.Nr. 6107980 | EAN 4012196688142
Art.Nr. / Typ
6107980 / UVS-WIN F6S
kl. VKE: 1 Stück
1Stück
Beschreibung
Energieverteiler für Starkstromtechnik mit Festanschluss, bestückt und vorverdrahtet.
Eingang: 1x Dreiphasen-Stromkreis über einen schraubenlosen Steckklemmblock 5-polig für Leitungsquerschnitte 0,5 - 4 mm².
Ausgang: 6 selbstverriegelnde Steckverbinder 3-polig in schwarz, 25A, Typ WINSTA (Buchsenteil: 2 x L1, 2 x L2, 2 x L3
Verdrahtung intern: H07V-U2,5
Eingang: 1 x Dreiphasenstromkreis über einen schraubenlosen Steckklemmblock 5-polig für Leitungsquerschnitte 0,5 - 4 mm².
Ausgang: 6 selbstverriegelnde Steckverbinder 3-polig in schwarz, 25 A, Typ WINSTA® MIDI (Buchsenteil: 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Eingang: 1x Dreiphasen-Stromkreis über einen schraubenlosen Steckklemmblock 5-polig für Leitungsquerschnitte 0,5 - 4 mm².
Ausgang: 6 selbstverriegelnde Steckverbinder 3-polig in schwarz, 25A, Typ WINSTA (Buchsenteil: 2 x L1, 2 x L2, 2 x L3
Verdrahtung intern: H07V-U2,5
Eingang: 1 x Dreiphasenstromkreis über einen schraubenlosen Steckklemmblock 5-polig für Leitungsquerschnitte 0,5 - 4 mm².
Ausgang: 6 selbstverriegelnde Steckverbinder 3-polig in schwarz, 25 A, Typ WINSTA® MIDI (Buchsenteil: 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
Technische Daten
Abmessungen
| Länge | 196 mm |
|---|---|
| Breite | 149 mm |
| Höhe | 46 mm |
Technische Daten
| Anzahl Abgriffe | 6 |
|---|---|
| Steckverbindersystem systemgebunden | ja |
| Eingang | 5-polig |
| Anschlussart | Klemmblock |
| Anzahl der Eingangsstromkreise | 1 |
| Farbe des Steckverbindersystems | schwarz |
| Querschnitt der Anschlussleitung | 4 mm² |
| Dimension | 150x196x46 |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,2896 kg CO2e / 1 Stück |
