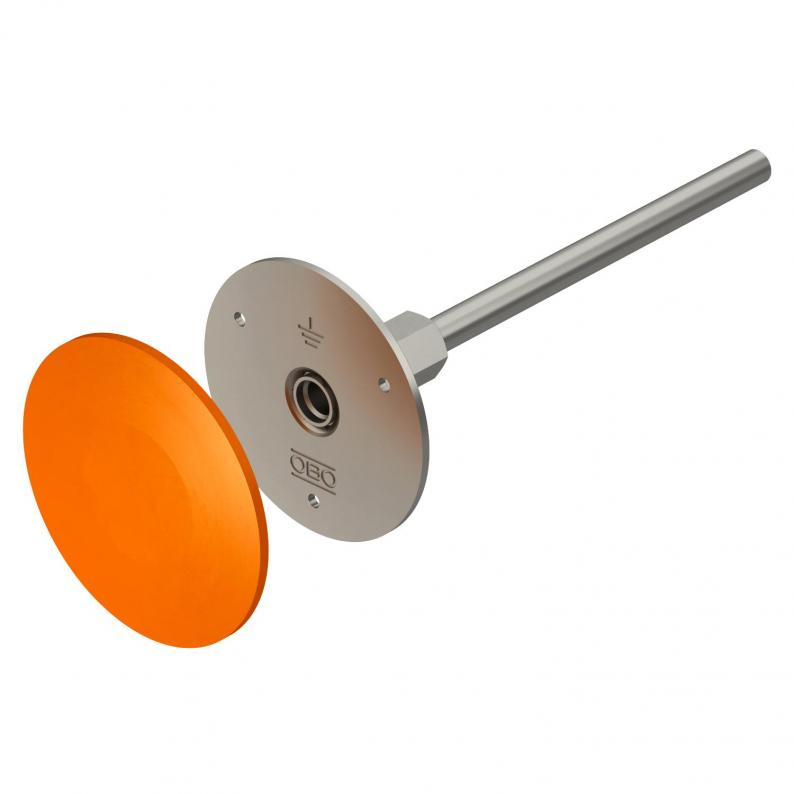

Erdungsfestpunkt mit Achse und Doppelgewinde A4
Erdungsfestpunkt mit Achse und Doppelgewinde A4
Typ 205 DG L180 V4A | OBO Art.Nr. 5420022 | EAN 4012196505890
Art.Nr. / Typ
Werkstoff des Anschlussbolzens
kl. VKE: 10 Stück
10Stück
Beschreibung
• Zum Anschluss an Erdungsanlagen, Ableitungen und Armierungen
• Kontaktplatte: Ø 80mm aus Edelstahl, rostfrei (V4A)
• Mit M10 und M12 Gewinde
• Inkl. Abdeckung aus Kunststoff zur einfachen Installation
• Mit Anschlussbolzen 180mm (V4A)
• Kontaktplatte: Ø 80mm aus Edelstahl, rostfrei (V4A)
• Mit M10 und M12 Gewinde
• Inkl. Abdeckung aus Kunststoff zur einfachen Installation
• Mit Anschlussbolzen 180mm (V4A)
Technische Daten
Technische Daten
| Anschlussachse | 180 mm |
|---|---|
| Blitzstromtragfähigkeit | H/100 kA |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,4557 kg CO2e / 1 Stück |
| Dimension | M10/M12 |
| Gewinde | M10/M12 |
| Kurzschlussstrom (50HZ)(1s;≤300°C) | 3,3 kA |
| Werkstoff | Edelstahl, rostfrei 1.4404 |
| Werkstoff des Anschlussbolzens | Edelstahl, rostfrei (V4A) |
Abmessungen
| Durchmesser der Kontaktplatte | 80 mm |
|---|---|
| Länge | 180 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Werkstoff des Anschlussbolzens
OBO Art.Nr.
205 DG L180 V4A
Edelstahl, rostfrei (V4A)
5420022
205 DG L180 FT
Stahl, feuerverzinkt
5420024
Werkstoff des Anschlussbolzens
205 DG L180 V4A
OBO Art.Nr.
5420022
Werkstoff des Anschlussbolzens
Edelstahl, rostfrei (V4A)
205 DG L180 FT
OBO Art.Nr.
5420024
Werkstoff des Anschlussbolzens
Stahl, feuerverzinkt
