Erdungslasche Typ 950
Typ 950 Z 3/8 | Art.Nr. 5050057 | EAN 4012195386179
Art.Nr. / Typ
Maß X
Maß A
Spannbereich D max.
Spannbereich D min.
kl. VKE: 10 Stück
10Stück
Beschreibung
• für Rohre von Ø 1/4 - 2 Zoll
• Anschlussmöglichkeiten: Leitungen bis 35 mm² oder Rundleiter bis Ø 6 mm
• mit unverlierbarer Druckleiste, 2 Zylinderschrauben M6 x 16 und 1 Sechskantschraube M6 x 16 aus Stahl, galvanisch verzinkt, Schellenoberteil und Unterteil aus Zinkdruckguss
• Anschlussmöglichkeiten: Leitungen bis 35 mm² oder Rundleiter bis Ø 6 mm
• mit unverlierbarer Druckleiste, 2 Zylinderschrauben M6 x 16 und 1 Sechskantschraube M6 x 16 aus Stahl, galvanisch verzinkt, Schellenoberteil und Unterteil aus Zinkdruckguss
Technische Daten

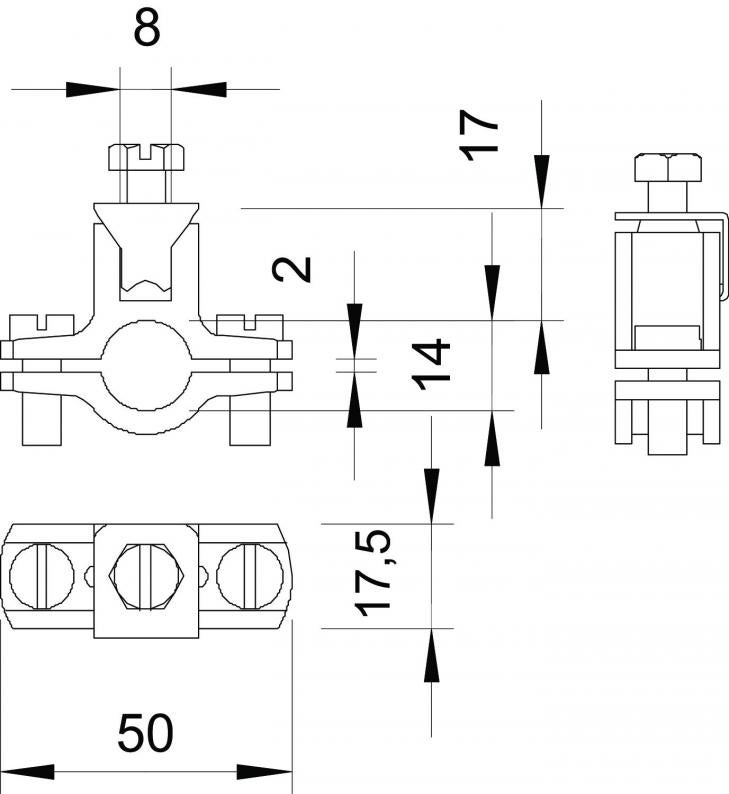

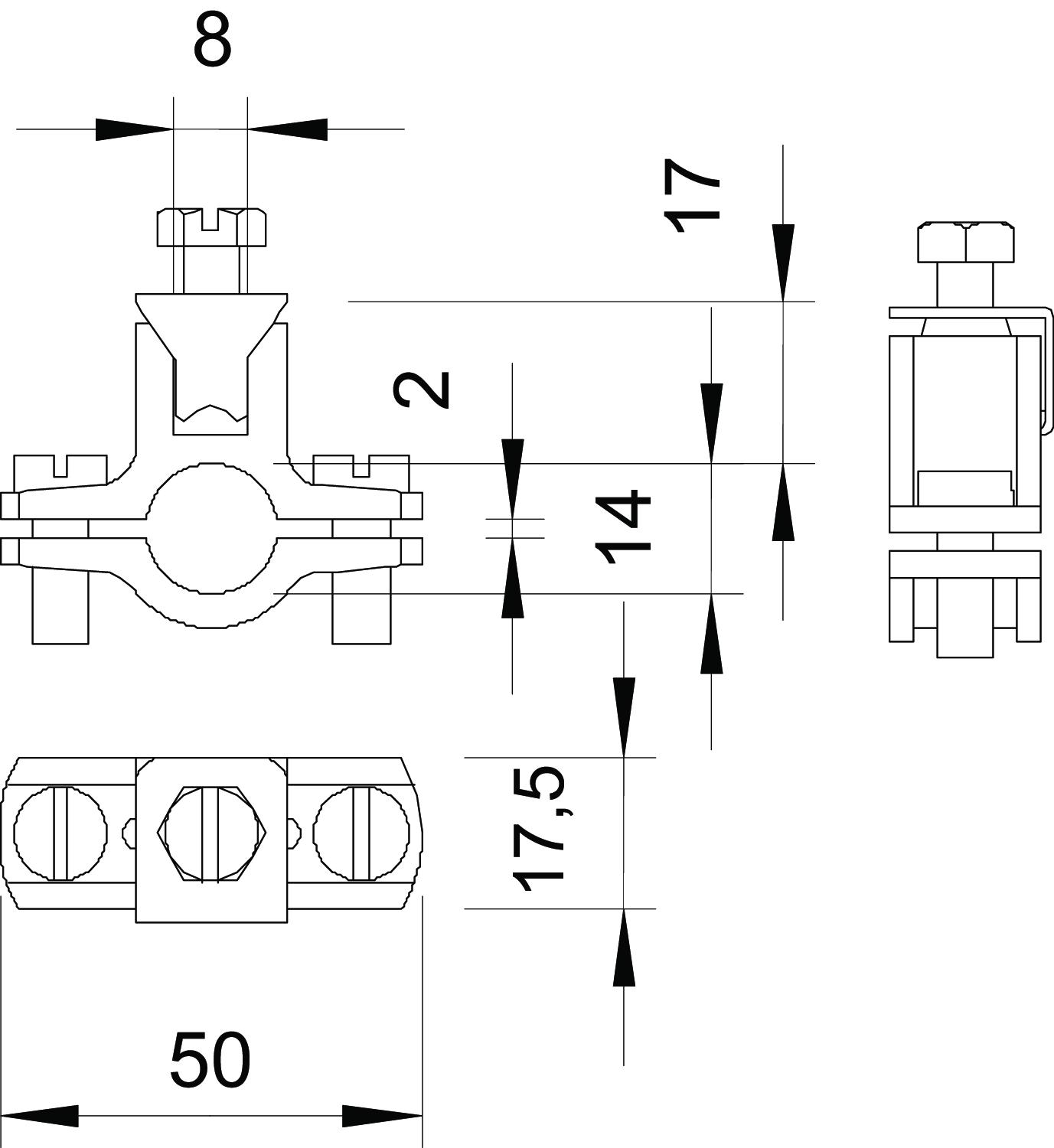

Abmessungen
| Maß X | 2 mm |
|---|---|
| Maß A | 50 mm |
| Maß D | 17,5 mm |
Technische Daten
| Spannbereich D | 3/8 |
|---|---|
| Anzahl der Leiter | 1 |
| Querschnitt des anzuschließenden Kabels max. | 35 mm² |
| Querschnitt des anzuschließenden Kabels min. | 0 mm² |
| Spannbereich D max. | 17,5 mm |
| Spannbereich D min. | 15,5 mm |
| Dimension | 3/8" |
| Oberfläche | galvanisch verzinkt |
| Werkstoff | Zinkdruckguss |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,244 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß X
Maß A
Spannbereich D max.
Spannbereich D min.
Art.Nr.
950 Z 1/4
2
45
14
12
5050030
950 Z 3/8
2
50
17,5
15,5
5050057
950 Z 1/2
2,5
54
22,5
20
5050073
950 Z 3/4
3
61
28
25
5050081
950 Z 1
3
66
34,5
31,5
5050111
950 Z 1 1/4
3
78
43,5
40,5
5050138
950 Z 1 1/2
3
84
49,5
46,5
5050154
950 Z 1 3/4
3
88
54
51
5050170
950 Z 2
3
96
61,5
58,5
5050197
Maß X
Maß A
Spannbereich D max.
Spannbereich D min.
950 Z 1/4
Art.Nr.
5050030
Maß X
2
Maß A
45
Spannbereich D max.
14
Spannbereich D min.
12
950 Z 3/8
Art.Nr.
5050057
Maß X
2
Maß A
50
Spannbereich D max.
17,5
Spannbereich D min.
15,5
950 Z 1/2
Art.Nr.
5050073
Maß X
2,5
Maß A
54
Spannbereich D max.
22,5
Spannbereich D min.
20
950 Z 3/4
Art.Nr.
5050081
Maß X
3
Maß A
61
Spannbereich D max.
28
Spannbereich D min.
25
950 Z 1
Art.Nr.
5050111
Maß X
3
Maß A
66
Spannbereich D max.
34,5
Spannbereich D min.
31,5
950 Z 1 1/4
Art.Nr.
5050138
Maß X
3
Maß A
78
Spannbereich D max.
43,5
Spannbereich D min.
40,5
950 Z 1 1/2
Art.Nr.
5050154
Maß X
3
Maß A
84
Spannbereich D max.
49,5
Spannbereich D min.
46,5
950 Z 1 3/4
Art.Nr.
5050170
Maß X
3
Maß A
88
Spannbereich D max.
54
Spannbereich D min.
51
950 Z 2
Art.Nr.
5050197
Maß X
3
Maß A
96
Spannbereich D max.
61,5
Spannbereich D min.
58,5
