Erdungsschelle Typ 942
Art.Nr. 5038111 | EAN 4012195384854
Art.Nr. / Typ
Spannbereich D min.
Maß A
Spannbereich D max.
Maß X
kl. VKE: 10 Stück
10Stück
Beschreibung
• für Rohre 1/8 - 1 1/2 Zoll bzw. Ø 8-49 mm
• Anschlussmöglichkeiten: Leitungen bis 25 mm²
• mit Anschlussklemme und Zylinderschraube M6 x 16 aus Messing, vernickelt
• Schellenoberteil und -unterteil aus Kupfer, vernickelt
• Anschlussmöglichkeiten: Leitungen bis 25 mm²
• mit Anschlussklemme und Zylinderschraube M6 x 16 aus Messing, vernickelt
• Schellenoberteil und -unterteil aus Kupfer, vernickelt
Technische Daten
Technische Daten
| Anzahl der Leiter | 1 |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2095 kg CO2e / 1 Stück |
| Dimension | 30-35mm |
| Oberfläche | vernickelt |
| Querschnitt des anzuschließenden Kabels max. | 25 mm² |
| Spannbereich D | 1 |
| Spannbereich D max. | 35 mm |
| Spannbereich D min. | 30 mm |
| Werkstoff | Kupfer |

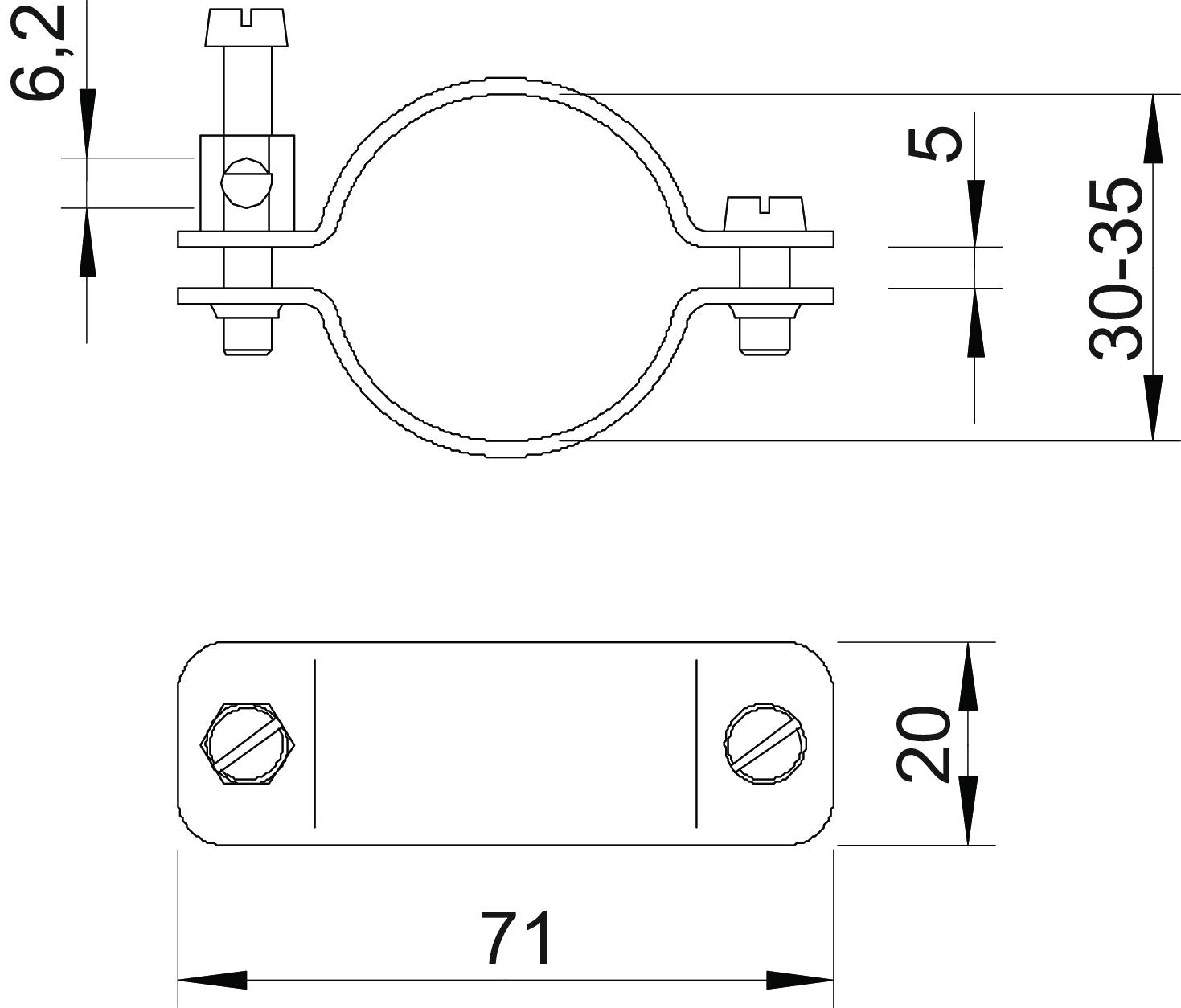

Abmessungen
| Maß A | 71 mm |
|---|---|
| Maß b | 20 mm |
| Maß X | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Maß A
Spannbereich D max.
Maß X
Art.Nr.
942 11
8 mm
44 mm
11 mm
3,5 mm
5038014
942 15
13 mm
50 mm
15 mm
3 mm
5038030
942 18
16 mm
52 mm
18 mm
2 mm
5038057
942 22
19 mm
55 mm
22 mm
3 mm
5038073
942 28
24 mm
63 mm
28 mm
3 mm
5038081
942 35
30 mm
71 mm
35 mm
5 mm
5038111
942 43
39 mm
81 mm
43 mm
5 mm
5038138
942 49
44 mm
86 mm
49 mm
5 mm
5038154
Spannbereich D min.
Maß A
Spannbereich D max.
Maß X
942 11
Art.Nr.
5038014
Spannbereich D min.
8 mm
Maß A
44 mm
Spannbereich D max.
11 mm
Maß X
3,5 mm
942 15
Art.Nr.
5038030
Maß X
3 mm
Maß A
50 mm
Spannbereich D min.
13 mm
Spannbereich D max.
15 mm
942 18
Art.Nr.
5038057
Spannbereich D max.
18 mm
Spannbereich D min.
16 mm
Maß A
52 mm
Maß X
2 mm
942 22
Art.Nr.
5038073
Maß X
3 mm
Spannbereich D min.
19 mm
Spannbereich D max.
22 mm
Maß A
55 mm
942 28
Art.Nr.
5038081
Maß X
3 mm
Maß A
63 mm
Spannbereich D min.
24 mm
Spannbereich D max.
28 mm
942 35
Art.Nr.
5038111
Spannbereich D max.
35 mm
Maß X
5 mm
Maß A
71 mm
Spannbereich D min.
30 mm
942 43
Art.Nr.
5038138
Spannbereich D max.
43 mm
Spannbereich D min.
39 mm
Maß A
81 mm
Maß X
5 mm
942 49
Art.Nr.
5038154
Maß A
86 mm
Spannbereich D max.
49 mm
Spannbereich D min.
44 mm
Maß X
5 mm
