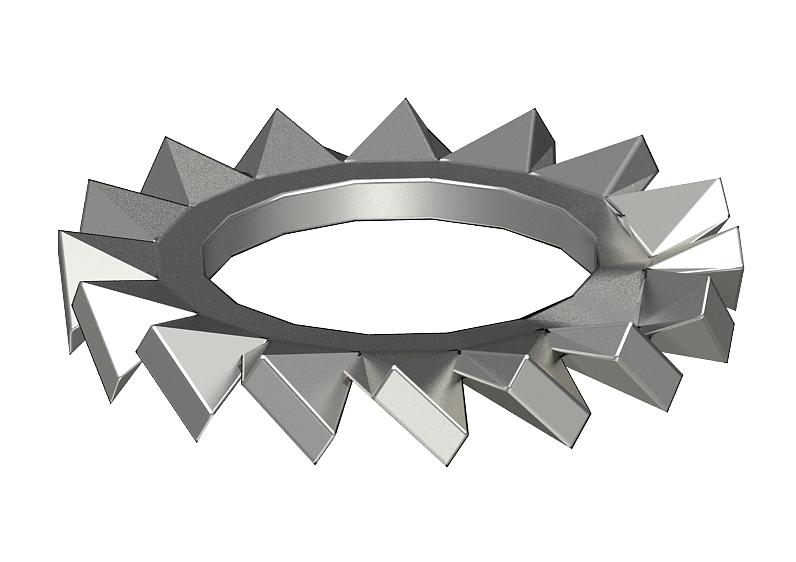

Fächerscheibe DIN 6798 A4
Fächerscheibe DIN 6798 A4
Typ SWS M6 A4 | OBO Art.Nr. 3404372 | EAN 4012196095506
Art.Nr. / Typ
Maß D min.
Maß h
Maß d
Gewinde
kl. VKE: 100 Stück
100Stück
Beschreibung
Fächerscheibe nach DIN 6798, Form A.
Technische Daten
Technische Daten
| Außendurchmesser | 11 mm |
|---|---|
| Ausführung Sicherungsscheibe | offene Außenverzahnung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0041 kg CO₂e / 1 Stück |
| Dimension | M6 |
| Gewinde | M6 |
| Oberfläche | blank, nachbehandelt |
| Stärke | 2,1 mm |
| Werkstoff | Edelstahl, rostfrei |
Abmessungen
| Höhe | 2,1 mm |
|---|---|
| Maß d | 6,4 mm |
| Maß D max. | 11 mm |
| Maß D min. | 11 mm |
| Maß h | 2,1 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Artikelbilder (2)
Ausführungen
Typ
Maß D min.
Maß h
Maß d
Gewinde
OBO Art.Nr.
SWS M6 A4
11 mm
2,1 mm
6,4 mm
M6
3404372
SWS M8 A4
15 mm
2,4 mm
8,4 mm
M8
3404377
SWS M10 A4
18 mm
2,7 mm
10,5 mm
M10
3404381
SWS M12 A4
20,5 mm
3 mm
13 mm
M12
3404385
Maß D min.
Maß h
Maß d
Gewinde
SWS M6 A4
OBO Art.Nr.
3404372
Maß D min.
11 mm
Maß h
2,1 mm
Maß d
6,4 mm
Gewinde
M6
SWS M8 A4
OBO Art.Nr.
3404377
Maß D min.
15 mm
Gewinde
M8
Maß h
2,4 mm
Maß d
8,4 mm
SWS M10 A4
OBO Art.Nr.
3404381
Maß D min.
18 mm
Maß d
10,5 mm
Maß h
2,7 mm
Gewinde
M10
SWS M12 A4
OBO Art.Nr.
3404385
Maß d
13 mm
Maß h
3 mm
Maß D min.
20,5 mm
Gewinde
M12
