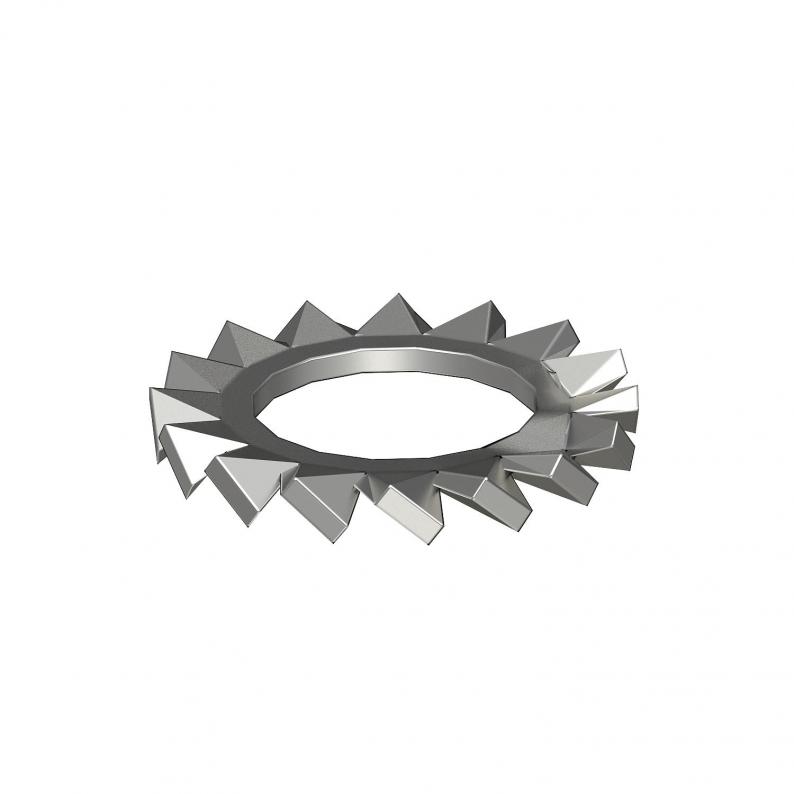

Fächerscheibe DIN 6798 A4
Typ SWS M8 A4 | Art.Nr. 3404377 | EAN 4012196095513
Art.Nr. / Typ
Maß d
Gewinde
Maß D min.
Maß h
kl. VKE: 100 Stück
100Stück
Beschreibung
Fächerscheibe nach DIN 6798, Form A.
Technische Daten

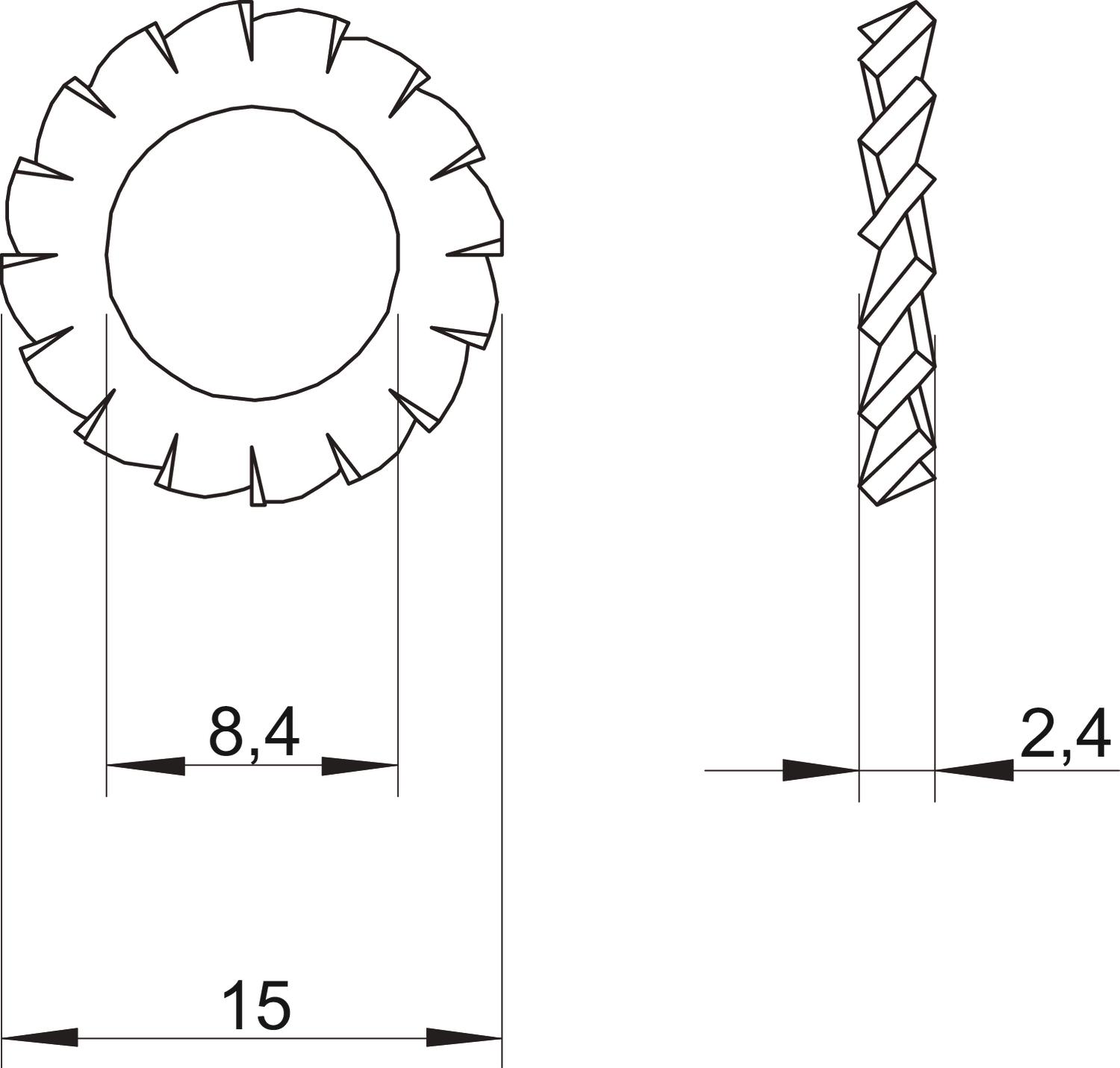

Abmessungen
| Höhe | 2,4 mm |
|---|---|
| Maß d | 8,4 mm |
| Maß D max. | 15 mm |
| Maß D min. | 15 mm |
| Maß h | 2,4 mm |
Technische Daten
| Gewinde | M8 |
|---|---|
| Außendurchmesser | 15 mm |
| Stärke | 2,4 mm |
| Dimension | M8 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei |
| Ausführung Sicherungsscheibe | offene Außenverzahnung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0041 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Artikelbilder (3)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß d
Gewinde
Maß D min.
Maß h
Art.Nr.
SWS M6 A4
6,4
M6
11
2,1
3404372
SWS M8 A4
8,4
M8
15
2,4
3404377
SWS M10 A4
10,5
M10
18
2,7
3404381
SWS M12 A4
13
M12
20,5
3
3404385
