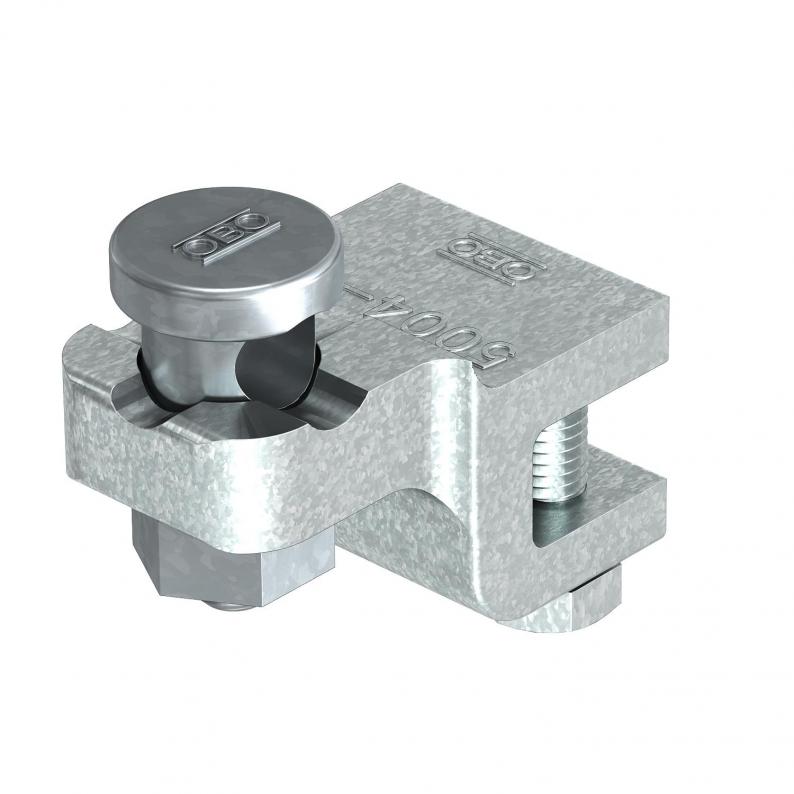

Falz- und Konstruktionsklemme 12 mm
Typ 5004 DIN-FT 12 | Art.Nr. 5304407 | EAN 4012195416357
Art.Nr. / Typ
Passung
Klemmbereich max.
kl. VKE: 10 Stück
10Stück
Beschreibung
• Flanschdicke bis 12 mm
• mit vormontierter Fix-Kontakt-Klemmschraube 5000
• 2 Sechskantschrauben M8 x 20, Schrauben aus Stahl feuerverzinkt
• Klemmkörper aus Temperguss, feuerverzinkt

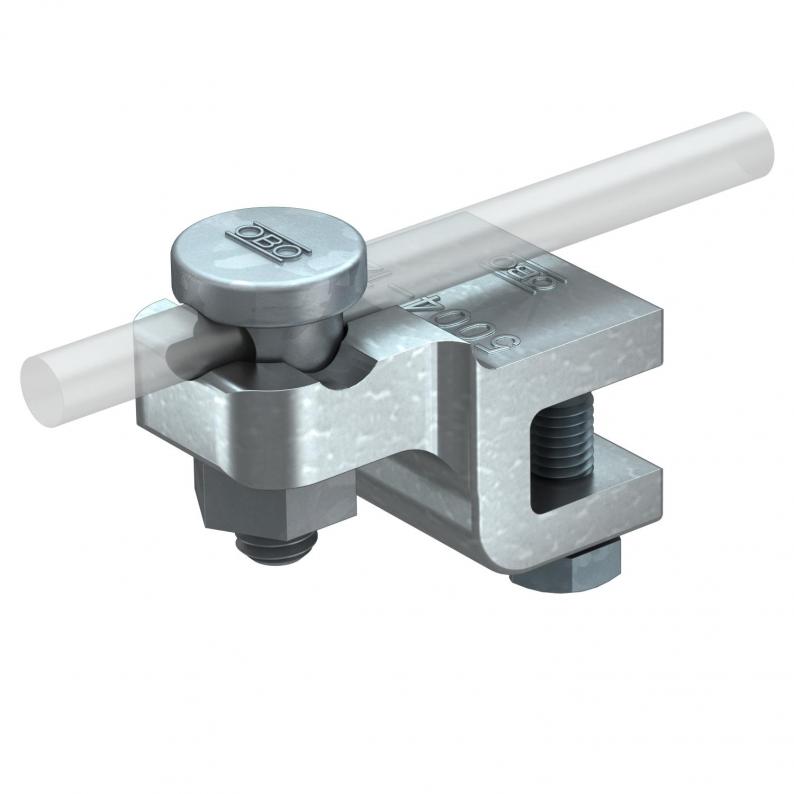

• Montage des Rundleiters senkrecht oder quer zur Konstruktion möglich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• mit vormontierter Fix-Kontakt-Klemmschraube 5000
• 2 Sechskantschrauben M8 x 20, Schrauben aus Stahl feuerverzinkt
• Klemmkörper aus Temperguss, feuerverzinkt
• Montage des Rundleiters senkrecht oder quer zur Konstruktion möglich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
Technische Daten
Technische Daten
| Zwischenplatte | nein |
|---|---|
| Art der Befestigungsschraube | Klemmschraube |
| Art des Verbinders | Klemmverbinder |
| Geeignet für Verbindung | sonstige |
| Blitzstromtragfähigkeit | N/50 kA |
| Passung | Rd 8-10 mm |
| Dimension | 12mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahlguss |
| Klemmbereich max. | 12 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,5329 kg CO2e / 1 Stück |
Abmessungen
| Maß L | 55 mm |
|---|---|
| Maß T | 20 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Passung
Klemmbereich max.
Klemmbereich min.
Art.Nr.
5004 DIN-FT 12
Rd 8-10
12
5304407
5004 DIN-FT 20
Rd 8-10
20
10
5304504
Klemmbereich max.
5004 DIN-FT 12
Art.Nr.
5304407
Passung
Rd 8-10
Klemmbereich max.
12
5004 DIN-FT 20
Art.Nr.
5304504
Passung
Rd 8-10
Klemmbereich min.
10
Klemmbereich max.
20
