FireBox T100 mit Einsteckdichtungen, Einzelklemmen
FireBox T100 mit Einsteckdichtungen, Einzelklemmen
Art.Nr. 7205740 | EAN 4012196812325
Art.Nr. / Typ
Lichte Innenmaße
Anzahl der Einführungen
Farbe
pastellorange; RAL 2003
Schutzart
IP66
kl. VKE: 1 Stück
1Stück
Beschreibung
Verbindungskasten mit weichen Einsteckdichtungen. Ausreichender Verdrahtungsraum durch diagonal angeordnete Anschlusseinheit mit komplett vormontierten hochtemperaturbeständigen Keramikklemmen. Grün-gelb gekennzeichnete Schutzleiterklemme. Befestigung an gut zugänglichen Außenlaschen. Zugelassen für Kabelanlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12 mit den Klassen E30, E60 und E90. Keramikklemmen wurden nach DIN EN 60998-2-1:2004 geprüft.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Technische Daten
Technische Daten
| Anreihbar | nein |
|---|---|
| Anzahl der Einführungen | 10 |
| Anzahl der Klemmen | 5 |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Bemessungsisolationsspannung Ui | 690 V |
| Bestückung | Klemme |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,0381 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 150x116x67 |
| Einführung von Hinten | nein |
| Einzelklemme | 4 |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | pastellorange; RAL 2003 |
| Form | rechteckig |
| Funktionserhalt | E 90 |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Halogenfrei | ja |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Nennquerschnitt min. | 6 mm² |
| Nennspannung | 660 V |
| Plombierbar | nein |
| Schlagfest | nein |
| Schutzart | IP66 |
| Schutzklemme | 1 |
| Transparenter Deckel | nein |
| Werkstoff | Polypropylen |
| Witterungsbeständig | nein |

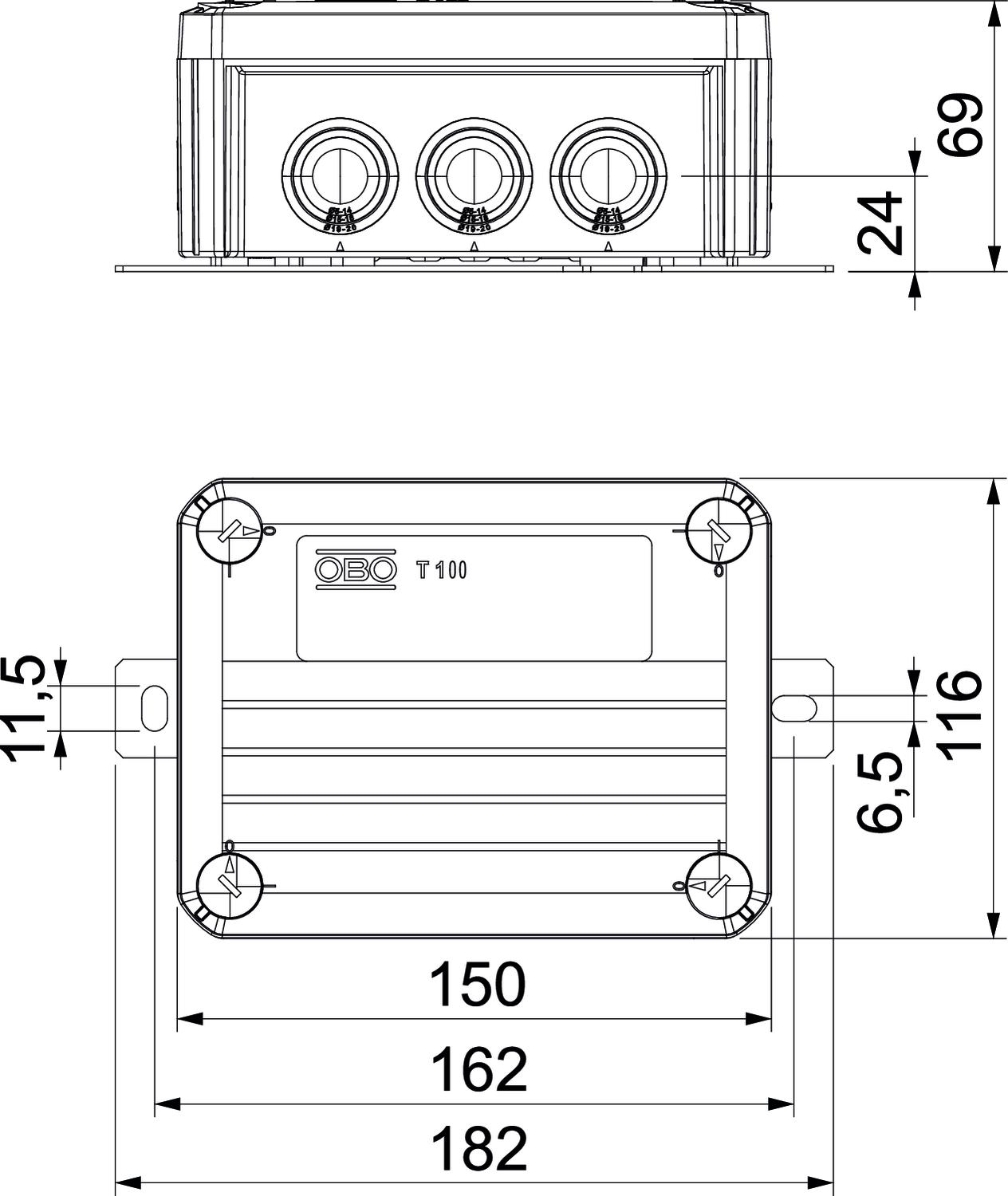

Abmessungen
| Breite | 116 mm |
|---|---|
| Höhe | 67 mm |
| Länge | 150 mm |
| Lichte Innenmaße | 136x102x57 mm |
| Maß B | 116 mm |
| Maß H | 67 mm |
| Maß L | 150 mm |
| Maß L1 | 162 mm |
| Maß L2 | 182 mm |
