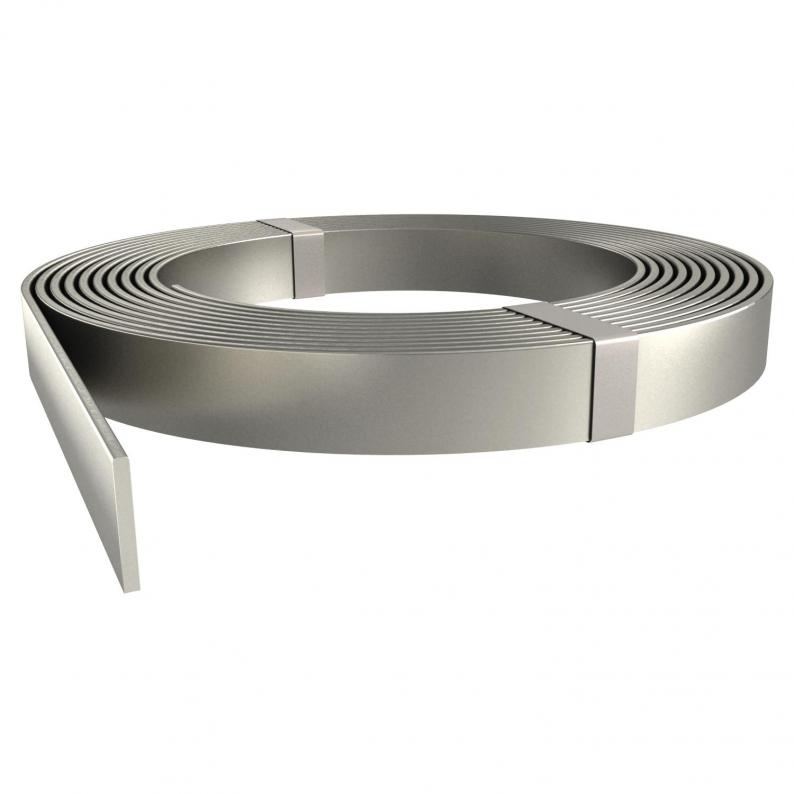

Flachleiter Edelstahl A4
Typ 5052 V4A 30X3.5
|Art.Nr. 5018706
|EAN 4012195800477
Art.Nr. / Typ
Breite
Höhe
kl. VKE: 50 m
50m
m
Beschreibung
• einsetzbar als Erdungsleiter nach DIN EN 62561-2 (VDE 0185-561-2)
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• nach Fundamenterdernorm DIN 18014 wird im Erdreich V4A gefordert
• für den Einsatz in korrosionsgefährdeten Bereichen
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• nach Fundamenterdernorm DIN 18014 wird im Erdreich V4A gefordert
• für den Einsatz in korrosionsgefährdeten Bereichen
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
Technische Daten

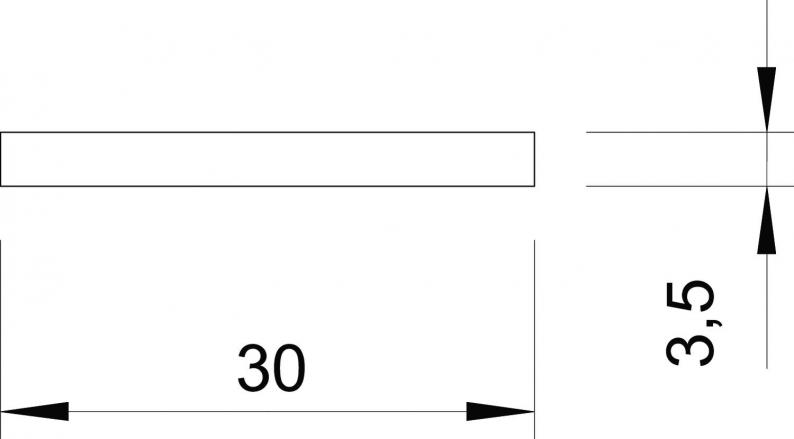

Abmessungen
| Breite | 30 mm |
|---|---|
| Höhe | 3,5 mm |
| Maß B | 30 mm |
| Maß H | 3,5 mm |
Technische Daten
| Normalring (ca. kg) | 42 |
|---|---|
| Querschnitt | 105 mm² |
| Normalring (ca. m) | 50 |
| Dimension | 30x3,5mm |
| Werkstoff | Edelstahl, rostfrei 1.4571/1.4404 |
| Längentoleranz ± | 5 % |
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
252 8-10x16 V4A
5312346
kl. VKE: 10 Stück
10Stück
Stück
205 DG L180 FT
5420024
kl. VKE: 10 Stück
10Stück
Stück
Art.Nr. 5312318
Kreuzverbinder mit Zwischenplatte für Rd 8-10 mm A4Typ
252 8-10 V4A
kl. VKE: 10 Stück
10Stück
Stück
Art.Nr. 5312346
Kreuzverbinder mit Zwischenplatte für Rd 8-10 x Rd 16 A4Typ
252 8-10x16 V4A
kl. VKE: 10 Stück
10Stück
Stück
Art.Nr. 5312582
Kreuzverbinder rund/rund ohne Zwischenplatte A4Typ
253 8-10 V4A
kl. VKE: 25 Stück
25Stück
Stück
