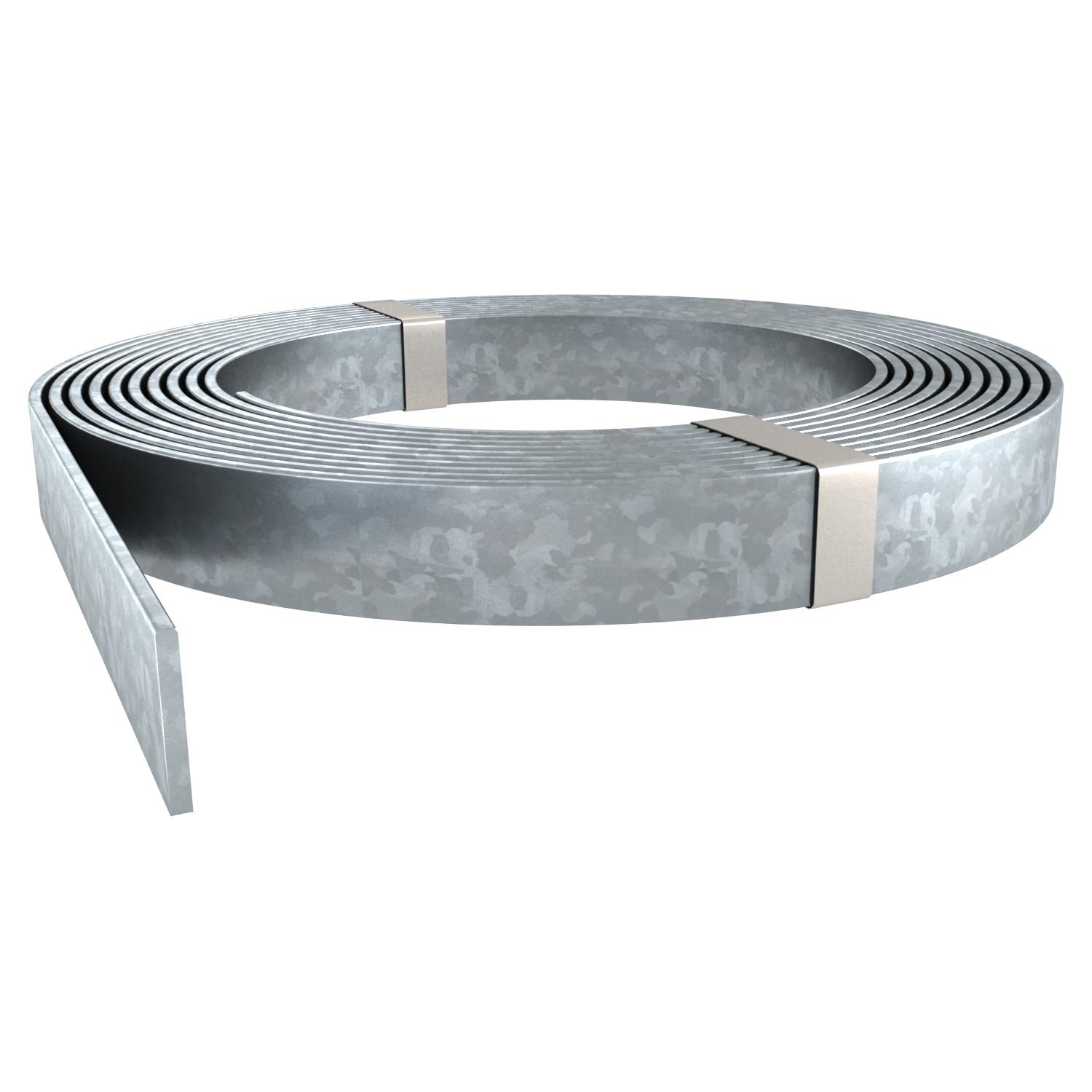

Flachleiter Stahl, verzinkt
Flachleiter Stahl, verzinkt
Art.Nr. 5019355 | EAN 4012195680505
Art.Nr. / Typ
Breite
Höhe
kl. VKE: 40 m
40m
Beschreibung
• einsetzbar als Ableitung und Erdungsleiter nach DIN EN 62561-2 (VDE 0185-561-2)
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• Zinkauflage: ≥ 500 g/m² (ca. 70 µm im Mittelwert)
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• Zinkauflage: ≥ 500 g/m² (ca. 70 µm im Mittelwert)
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
Technische Daten
Technische Daten
| Dimension | 40x4mm |
|---|---|
| Längentoleranz ± | 5 % |
| Normalring (ca. kg) | 51 kg |
| Normalring (ca. m) | 40 |
| Oberfläche | tauchfeuerverzinkt |
| Querschnitt | 160 mm² |
| Werkstoff | Stahl |

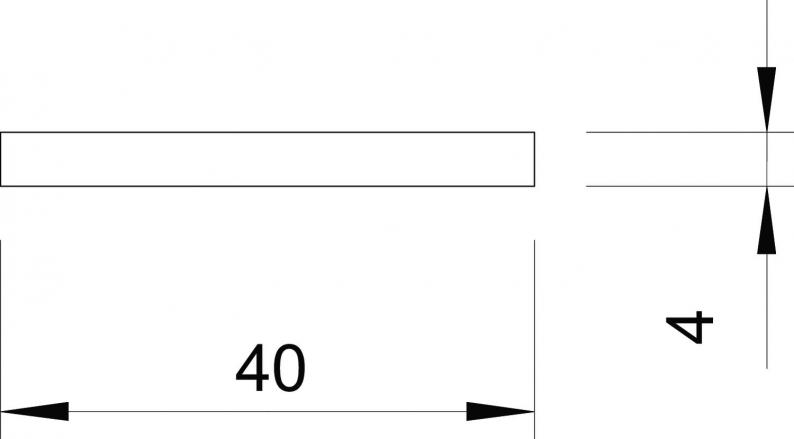

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 4 mm |
| Maß B | 40 mm |
| Maß H | 4 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 5314623

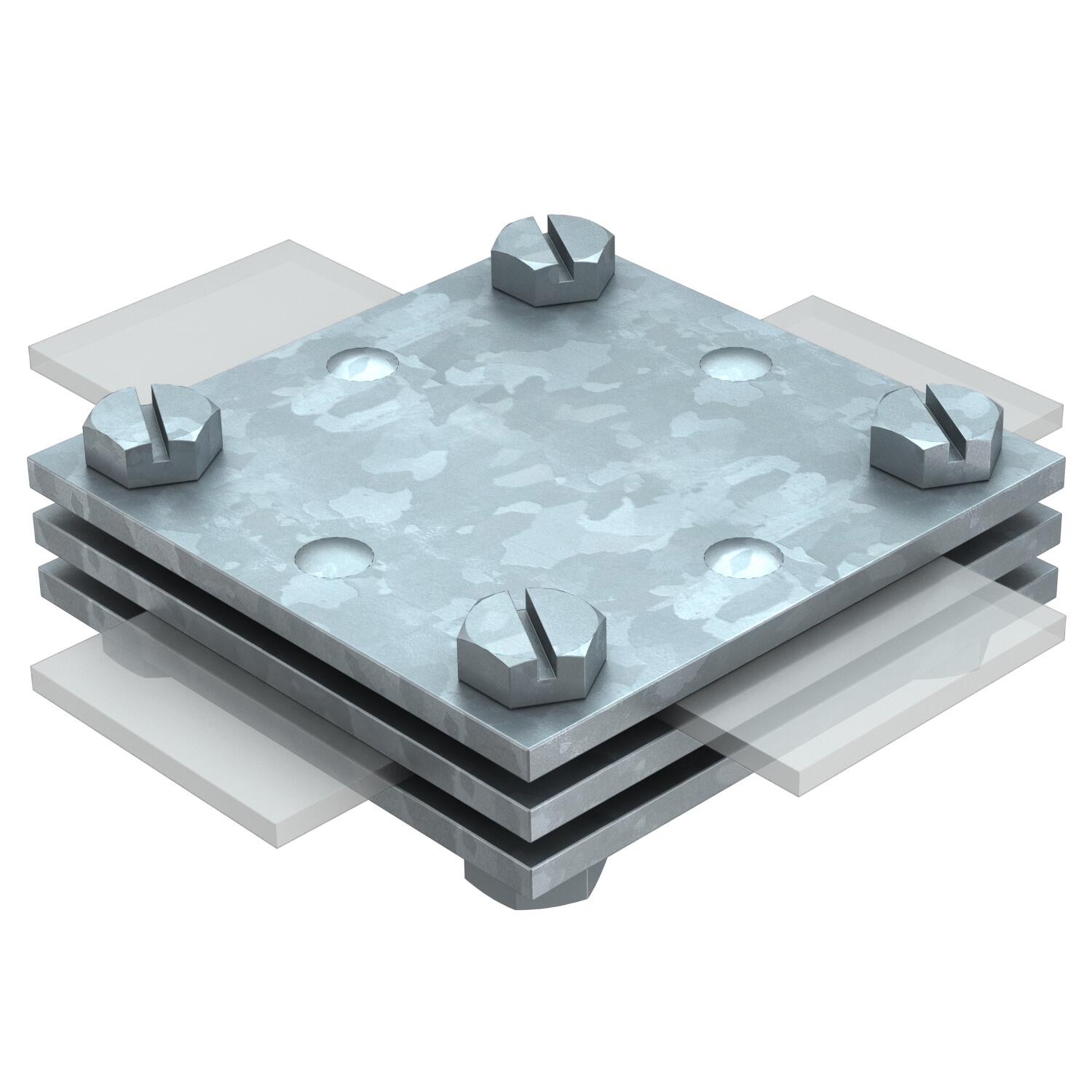

DIN-Kreuzverbinder für Flachleiter, mit ZwischenplatteTyp
256 DIN 40 FT
kl. VKE: 10 Stück
10Stück
Ausführungen
Typ
Breite
Höhe
Art.Nr.
5052 DIN 30X3
30 mm
3 mm
5019344
5052 DIN 30X3.5
30 mm
3,5 mm
5019345
5052 DIN 30X3.5
30 mm
3,5 mm
5019347
5052 DIN 30X4
30 mm
4 mm
5019350
5052 DIN 40X4
40 mm
4 mm
5019355
5052 DIN 40X5
40 mm
5 mm
5019360
Breite
Höhe
5052 DIN 30X3
Art.Nr.
5019344
Breite
30 mm
Höhe
3 mm
5052 DIN 30X3.5
Art.Nr.
5019345
Breite
30 mm
Höhe
3,5 mm
5052 DIN 30X3.5
Art.Nr.
5019347
Breite
30 mm
Höhe
3,5 mm
5052 DIN 30X4
Art.Nr.
5019350
Höhe
4 mm
Breite
30 mm
5052 DIN 40X4
Art.Nr.
5019355
Höhe
4 mm
Breite
40 mm
5052 DIN 40X5
Art.Nr.
5019360
Breite
40 mm
Höhe
5 mm
