Flachwinkel, Kanalhöhe 120 mm, FS
Typ PLM FA 1220 FS
|Art.Nr. 7218070
|EAN 4012197365486
Art.Nr. / Typ
Maß A
Maß
B
Maß H
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

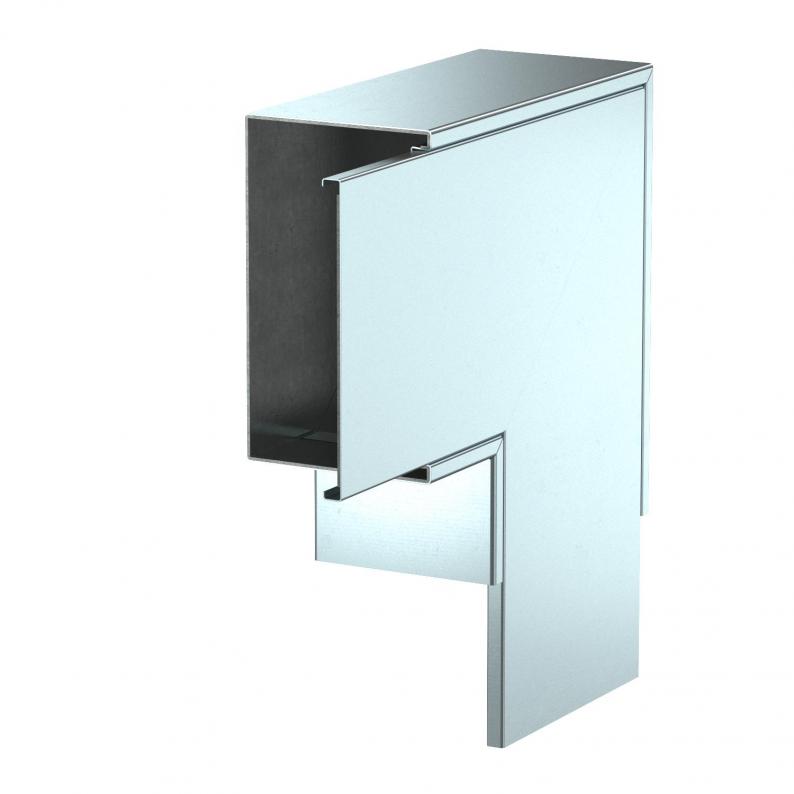

Flachwinkel mit intumeszierendem Brandschutzgewebe für Installationskanal PYROLINE® Rapid PLM. Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Deckelüberstand ermöglicht versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke.
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Technische Daten
Technische Daten
| Nutzquerschnitt | 18500 mm² |
|---|---|
| Winkel des Bogens | 90 ° |
| Deckelbefestigung | sonstige |
| Mit Lochung | ja |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Anzahl der beflammbaren Seiten | 4 |
| Klassifizierung EI - Installationskanal | 90 |
| Dimension | 350x350x120 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |

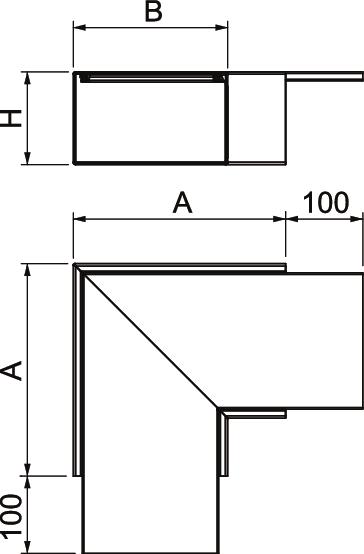

Abmessungen
| Maß A | 275 mm |
|---|---|
| Maß B | 200 mm |
| Maß H | 120 mm |
Umweltdaten
12,6263 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 12,6263 kg CO2e / 1 Stück |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Farbe
Maß A
Maß B
Maß H
Art.Nr.
PLM FA45 1220 FS
zink
7218071
PLM FA 1220 FS
zink
275
200
120
7218070
PLM FA45 1220 FS
Art.Nr.
7218071
Farbe
zink
PLM FA 1220 FS
Art.Nr.
7218070
Maß A
275
Maß
B
200
Maß H
120
Farbe
zink
