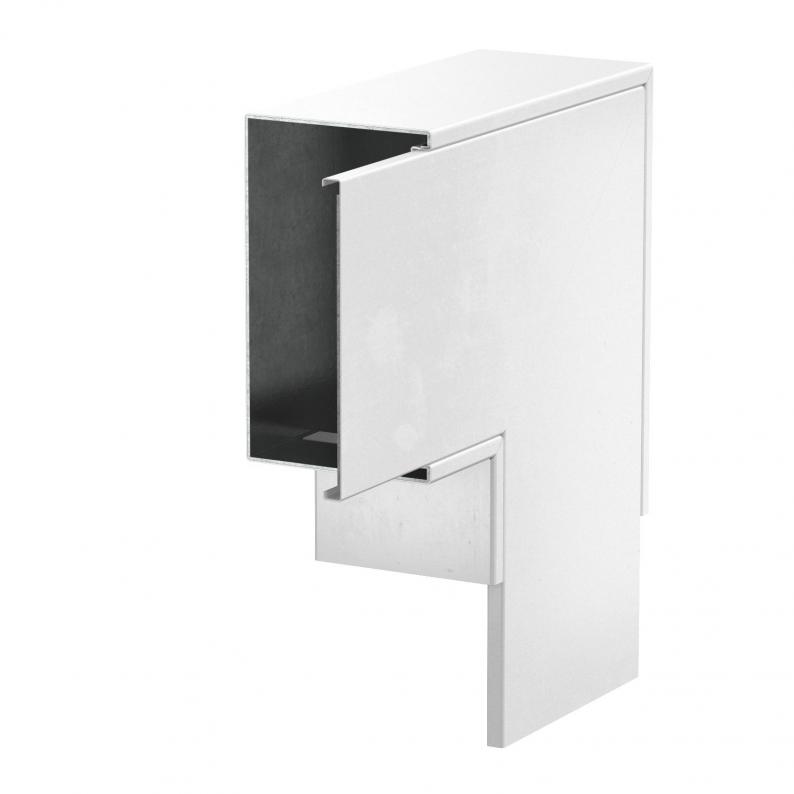

Flachwinkel, Kanalhöhe 120 mm, reinweiß
Typ PLM FA 1220 RW | Art.Nr. 7218072 | EAN 4012197365547
Art.Nr. / Typ
7218072 / PLM FA 1220 RW
Farbe
reinweiß; RAL 9010
kl. VKE: 1 translation missing
1translation missing
Beschreibung
Flachwinkel mit intumeszierendem Brandschutzgewebe für Installationskanal PYROLINE® Rapid PLM. Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Deckelüberstand ermöglicht versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke.
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Technische Daten
Technische Daten
| Nutzquerschnitt | 18500 mm² |
|---|---|
| Winkel des Bogens | 90 ° |
| Deckelbefestigung | sonstige |
| Mit Lochung | ja |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Anzahl der beflammbaren Seiten | 4 |
| Klassifizierung EI - Installationskanal | 90 |
| Dimension | 350x350x120 |
| Oberfläche | pulverbeschichtet |
| Werkstoff | Stahl |
| Farbe | reinweiß; RAL 9010 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 12,8732 kg CO2e / 1 Stück |

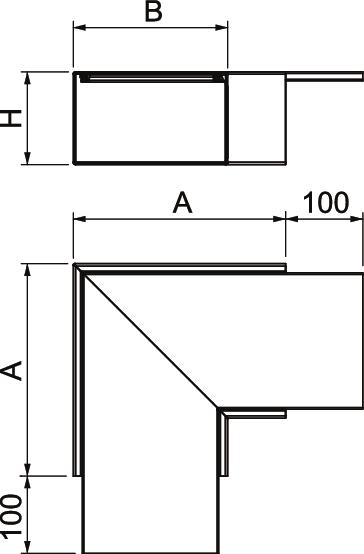

Abmessungen
| Maß A | 275 mm |
|---|---|
| Maß B | 200 mm |
| Maß H | 120 mm |
