G-Gitterrinne Magic® 125 A2

Typ G-GRM 125 75 A2 | Art.Nr. 6005556 | EAN 4012195686491

Datenblatt (PDF)

RoHS (PDF)

REACH (PDF)

Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

6005556 / G-GRM 125 75 A2

Funktionserhalt

nein

kl. VKE: 3 m

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

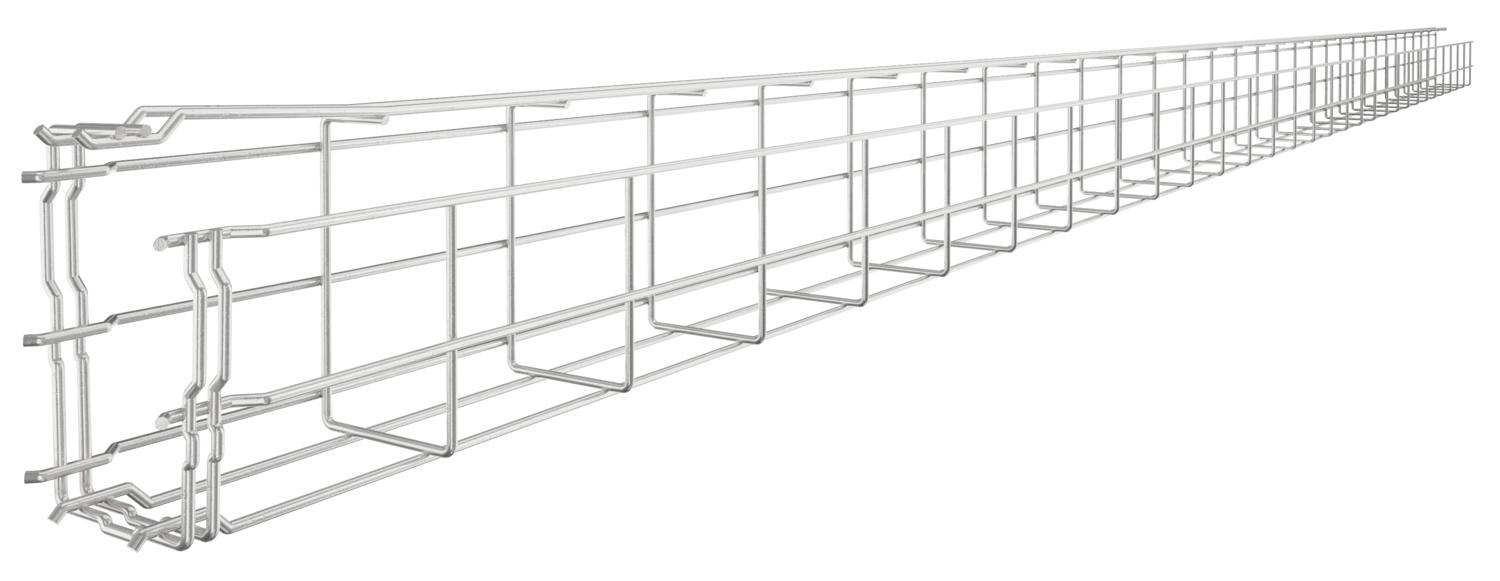

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.

Magnetische Schirmdämpfung 15 dB.

Technische Daten

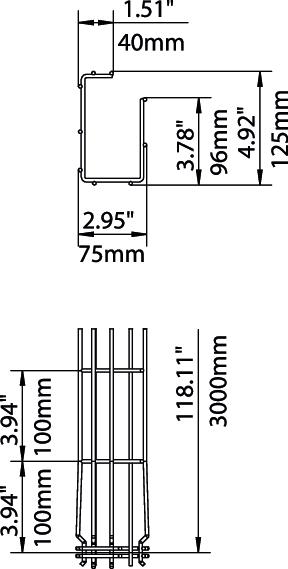

Abmessungen

Länge	3000 mm
Breite	75 mm
Höhe	125 mm
Maß A	96 mm
Maß B	75 mm
Maß H	125 mm
Maß C	38 mm

Technische Daten

Funktionserhalt	nein
Ausführung Verbinder	integrierter Verbinder
Weitspann-Ausführung	nein
Nutzquerschnitt	61 cm²
Rostfreier Stahl, gebeizt	ja
Nutzquerschnitt	6100 mm²
Integrierte Trennwand	ohne
Schraublose Verbinder	ja
Profilform	G-Form
Draht-Durchmesser	3,9 mm
Dimension	125x75x3000
Oberfläche	blank, nachbehandelt
Werkstoff	Edelstahl, rostfrei 1.4301
Farbe	edelstahl
Belastungstesttyp nach IEC 61537	Typ II
Art des Verbinders Kabeltragsystem	Klickbefestigung
CO2 Fußabdruck (GWP) Cradle-to-Gate	5,4826 kg CO2e / 1 Meter

Belastungen

Stützabstand 2,0m	0,3 kN/m
Stützabstand 2,5m	0,25 kN/m
Stützabstand 1,0m	0,6 kN/m
Stützabstand 1,5m	0,35 kN/m

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (4)

Erklärungen (4)

Anleitungen & Hilfen (3)

Artikelbilder (3)

3D Daten Downloads (1)

Ausschreibungstexte (2)

Zubehör

Montagezubehör

Art.Nr. 6016642

Stoßstellenverbinder A2

Typ

GSV 34 A2

kl. VKE: 20 Stück

Art.Nr. 6017164

Wand- und Bodenbefestiger A4

Typ

WB GR A4

kl. VKE: 20 Stück

Ausführungen

G-GRM 125 75 A2

Art.Nr.

6005556

Länge

3000

Breite

Höhe

125

Funktionserhalt

nein

Nutzquerschnitt

Draht-Durchmesser

3,9
