G-Gitterrinne Magic® 125 G
Typ G-GRM 125 75 G | Art.Nr. 6005541 | EAN 4012195686453
Art.Nr. / Typ
6005541 / G-GRM 125 75 G
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

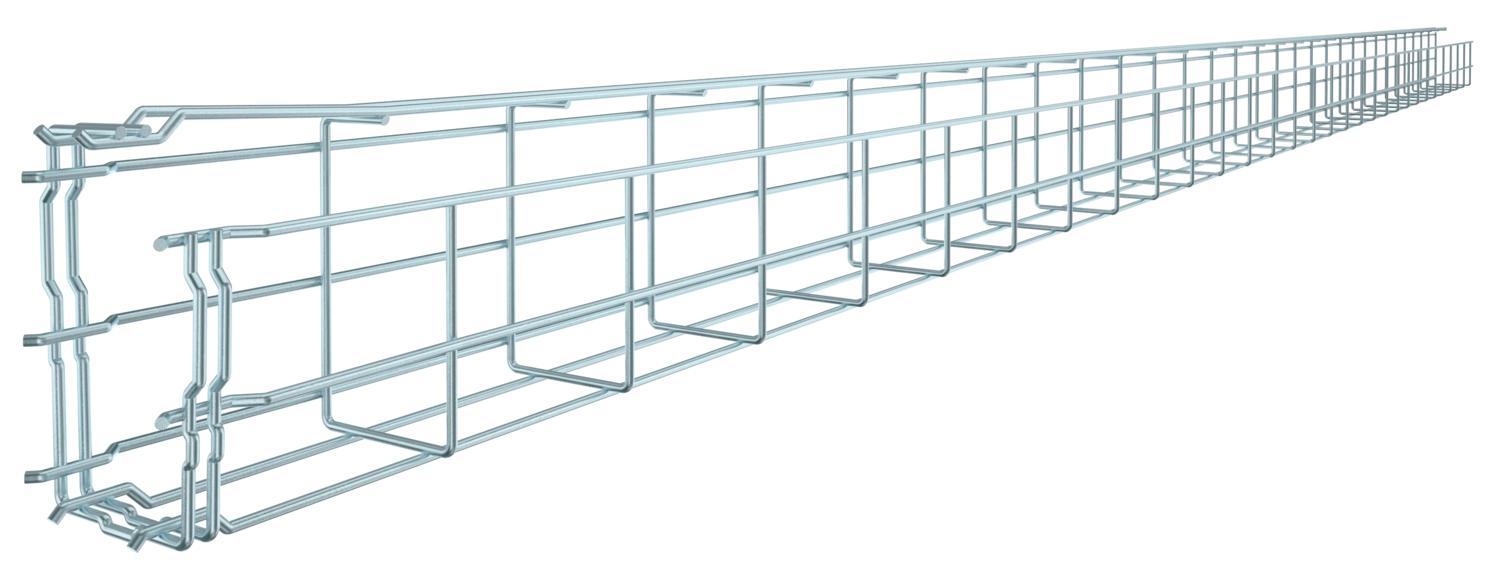

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Technische Daten

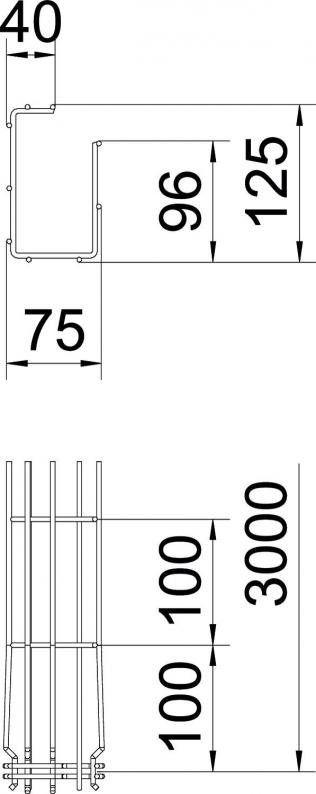

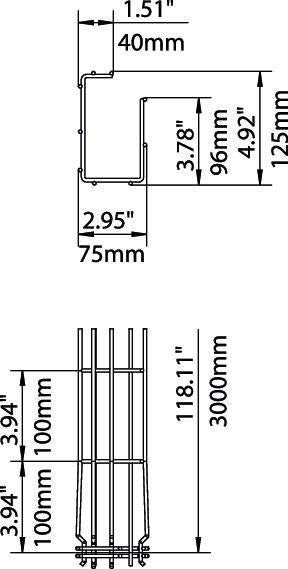

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 75 mm |
| Höhe | 125 mm |
| Maß A | 96 mm |
| Maß B | 75 mm |
| Maß H | 125 mm |
| Maß C | 38 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 61 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 6100 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | G-Form |
| Draht-Durchmesser | 3,9 mm |
| Dimension | 125x75x3000 |
| Oberfläche | galvanisch verzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,0574 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,3 kN/m |
|---|---|
| Stützabstand 2,5m | 0,25 kN/m |
| Stützabstand 1,0m | 0,6 kN/m |
| Stützabstand 1,5m | 0,35 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
G-GRM 125 75 G
3000
75
125
nein
61
3,9
6005541
G-GRM 125 75 G
Art.Nr.
6005541
Länge
3000
Breite
75
Höhe
125
Funktionserhalt
nein
Nutzquerschnitt
61
Draht-Durchmesser
3,9
