G-Gitterrinne Magic® 150 A2

Typ G-GRM 150 100 A2 | Art.Nr. 6005559 | EAN 4012195686507

Datenblatt (PDF)

RoHS (PDF)

REACH (PDF)

Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

6005559 / G-GRM 150 100 A2

Funktionserhalt

nein

kl. VKE: 3 m

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

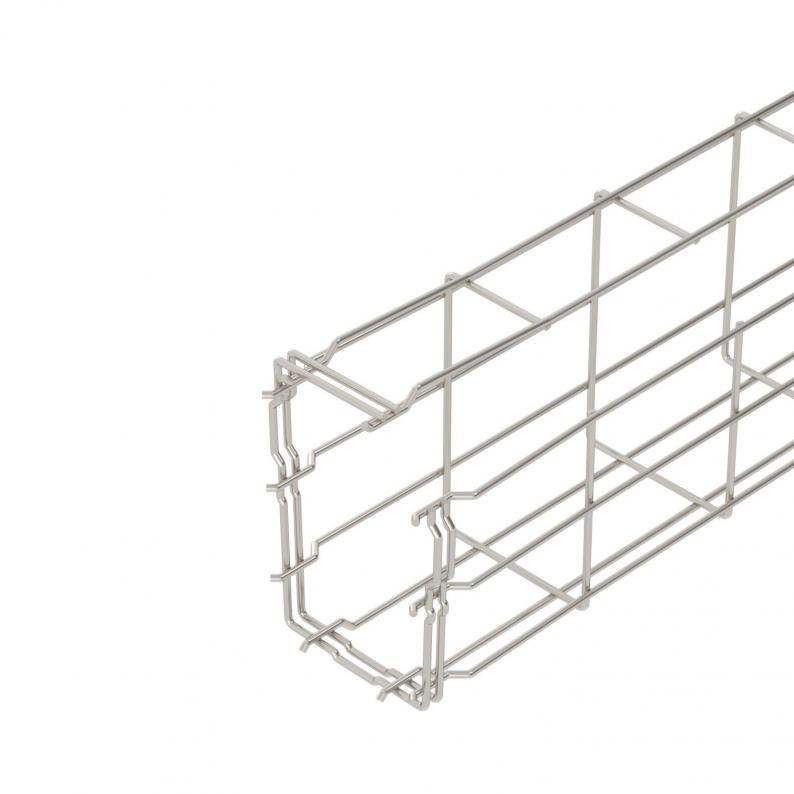

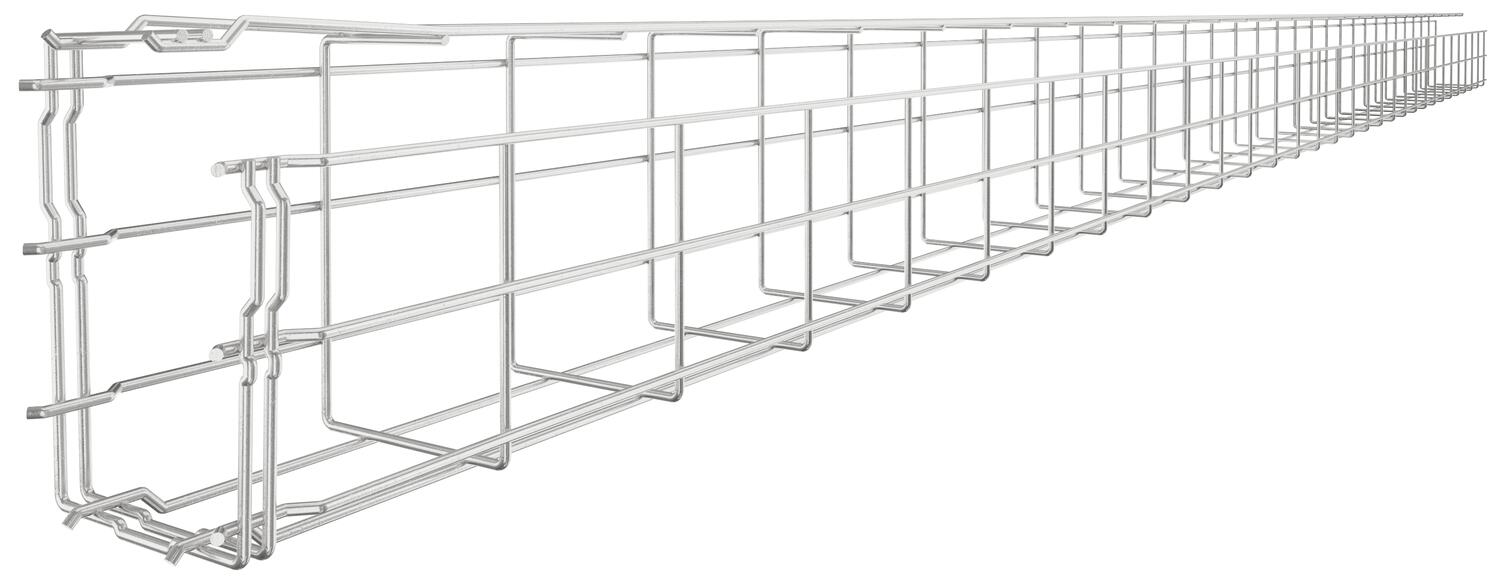

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.

Magnetische Schirmdämpfung 15 dB.

Technische Daten

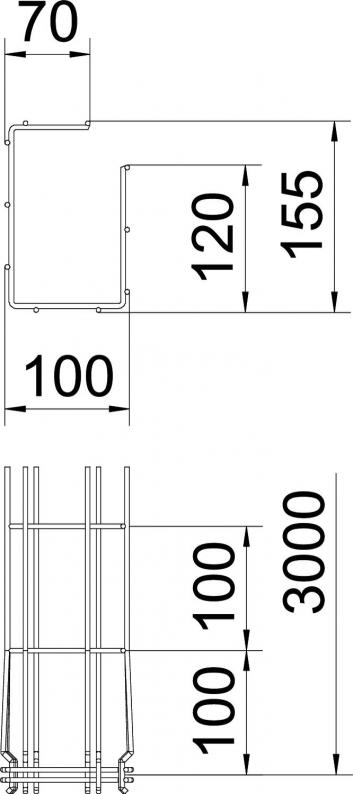

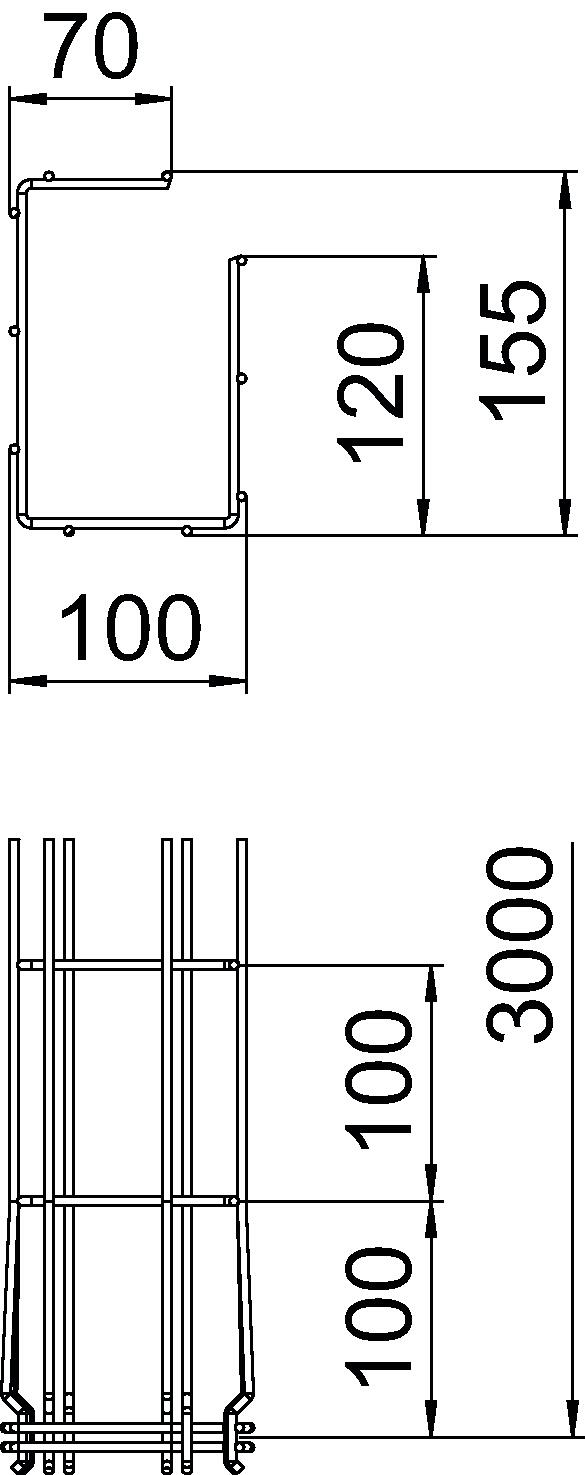

Abmessungen

Länge	3000 mm
Breite	100 mm
Höhe	150 mm
Maß A	120 mm
Maß B	100 mm
Maß H	155 mm
Maß C	68 mm

Technische Daten

Funktionserhalt	nein
Ausführung Verbinder	integrierter Verbinder
Weitspann-Ausführung	nein
Nutzquerschnitt	107 cm²
Rostfreier Stahl, gebeizt	ja
Nutzquerschnitt	10700 mm²
Integrierte Trennwand	ohne
Schraublose Verbinder	ja
Profilform	G-Form
Draht-Durchmesser	3,9 mm
Dimension	150x100x3000
Oberfläche	blank, nachbehandelt
Werkstoff	Edelstahl, rostfrei 1.4301
Farbe	edelstahl
Belastungstesttyp nach IEC 61537	Typ II
Art des Verbinders Kabeltragsystem	Klickbefestigung
CO2 Fußabdruck (GWP) Cradle-to-Gate	6,4222 kg CO2e / 1 Meter

Belastungen

Stützabstand 2,0m	0,35 kN/m
Stützabstand 2,5m	0,3 kN/m
Stützabstand 1,0m	0,6 kN/m
Stützabstand 1,5m	0,5 kN/m

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (4)

Erklärungen (4)

Anleitungen & Hilfen (3)

Artikelbilder (3)

3D Daten Downloads (1)

Ausschreibungstexte (2)

Zubehör

Montagezubehör

Art.Nr. 6016642

Stoßstellenverbinder A2

Typ

GSV 34 A2

kl. VKE: 20 Stück

Art.Nr. 6017164

Wand- und Bodenbefestiger A4

Typ

WB GR A4

kl. VKE: 20 Stück

Ausführungen

G-GRM 150 100 A2

Art.Nr.

6005559

Länge

3000

Breite

100

Höhe

150

Funktionserhalt

nein

Nutzquerschnitt

107

Draht-Durchmesser

3,9
