G-Gitterrinne Magic® 150 FT
Typ G-GRM 150 100 FT | Art.Nr. 6005529 | EAN 4012195686422
Art.Nr. / Typ
6005529 / G-GRM 150 100 FT
Funktionserhalt
ja
kl. VKE: 3 m
3m
Beschreibung

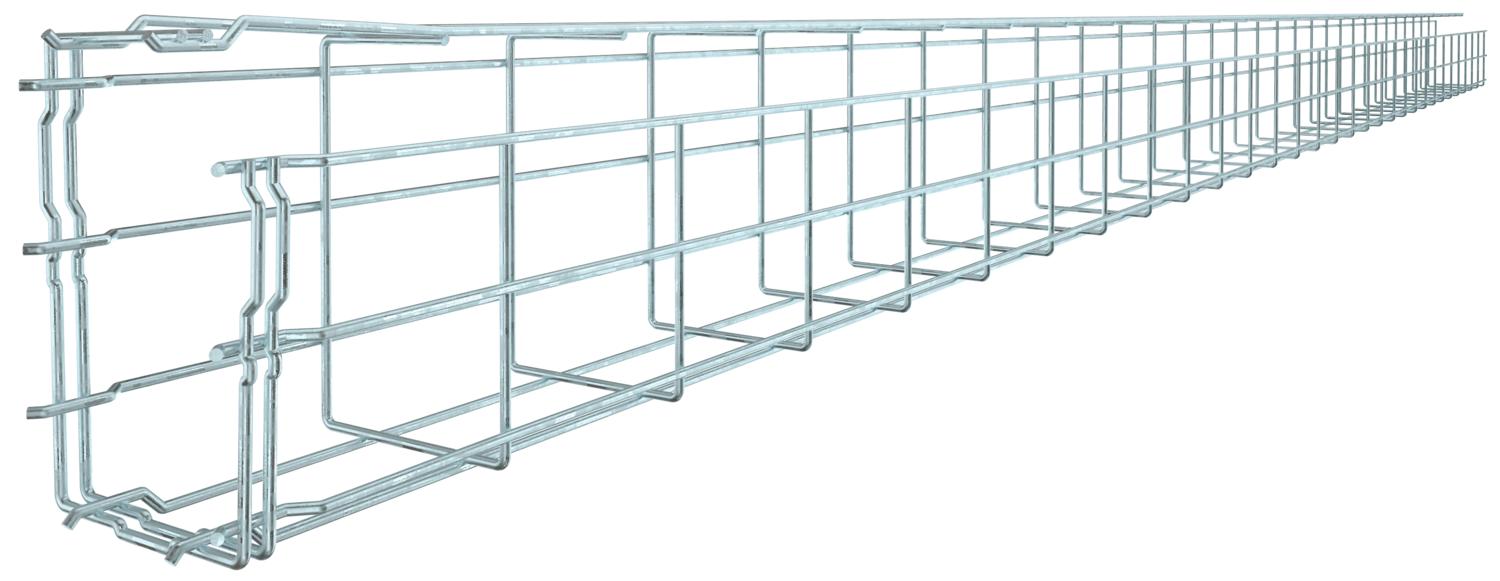

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Technische Daten

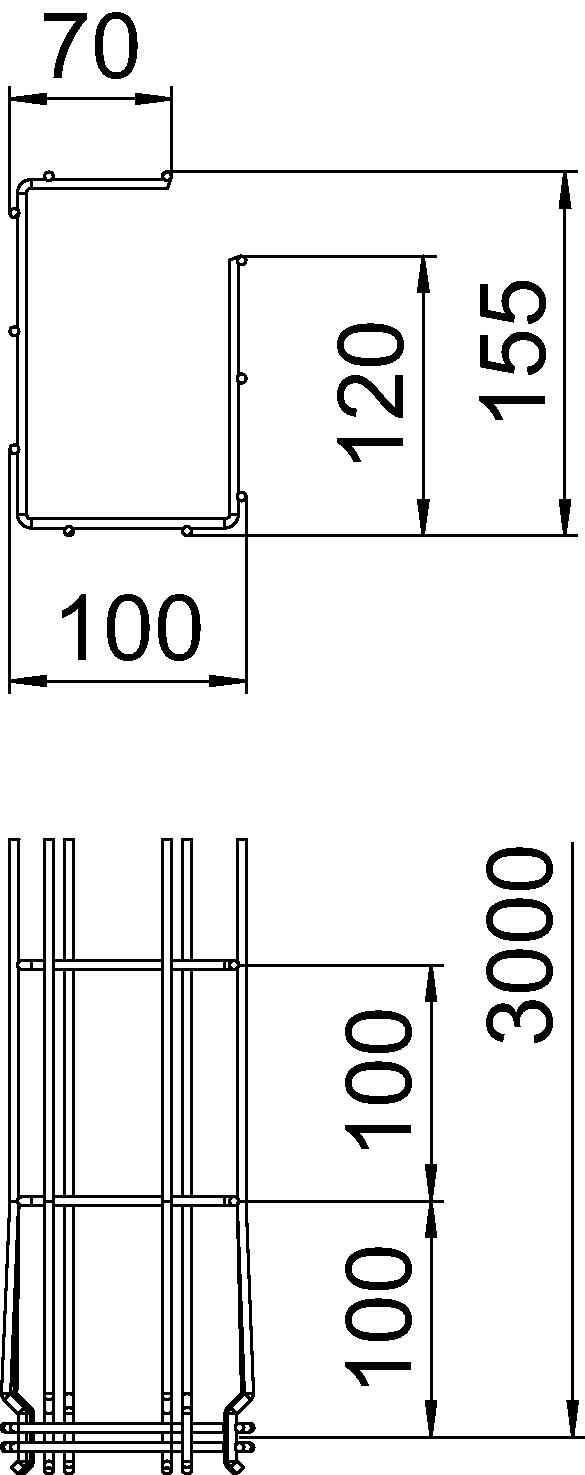

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 150 mm |
| Maß A | 120 mm |
| Maß B | 100 mm |
| Maß H | 155 mm |
| Maß C | 68 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 107 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 10700 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | G-Form |
| Draht-Durchmesser | 3,9 mm |
| Dimension | 150x100x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,7376 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,35 kN/m |
|---|---|
| Stützabstand 2,5m | 0,3 kN/m |
| Stützabstand 1,0m | 0,6 kN/m |
| Stützabstand 1,5m | 0,5 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
G-GRM 150 100 FT
3000
100
150
ja
107
3,9
6005529
G-GRM 150 100 FT
Art.Nr.
6005529
Länge
3000
Breite
100
Höhe
150
Funktionserhalt
ja
Nutzquerschnitt
107
Draht-Durchmesser
3,9
