G-Gitterrinne Magic® 150 G
Typ G-GRM 150 100 G | Art.Nr. 6005544 | EAN 4012195686460
Art.Nr. / Typ
6005544 / G-GRM 150 100 G
Funktionserhalt
ja
kl. VKE: 3 m
3m
Beschreibung

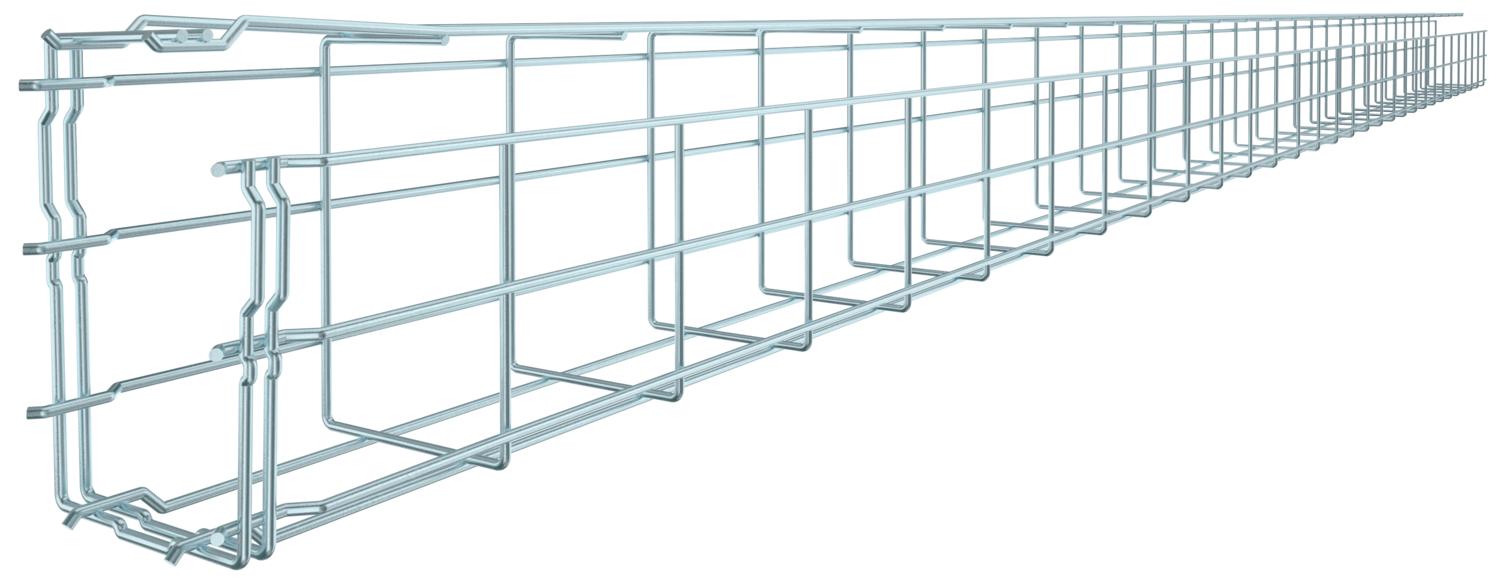

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Technische Daten

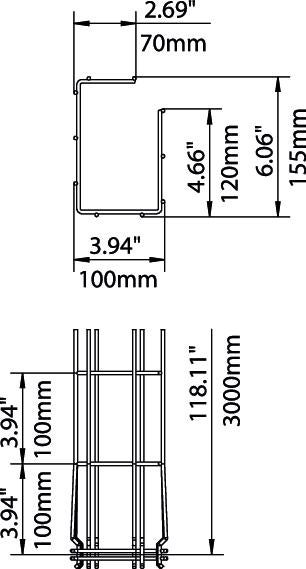

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 150 mm |
| Maß A | 120 mm |
| Maß B | 100 mm |
| Maß H | 155 mm |
| Maß C | 68 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 107 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 10700 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | G-Form |
| Draht-Durchmesser | 3,9 mm |
| Dimension | 150x100x3000 |
| Oberfläche | galvanisch verzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,3738 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,35 kN/m |
|---|---|
| Stützabstand 2,5m | 0,3 kN/m |
| Stützabstand 1,0m | 0,6 kN/m |
| Stützabstand 1,5m | 0,5 kN/m |
