G-Gitterrinne Magic® 75 FT
Typ G-GRM 75 50 FT | Art.Nr. 6005523 | EAN 4012195686408
Art.Nr. / Typ
6005523 / G-GRM 75 50 FT
Funktionserhalt
ja
kl. VKE: 3 m
3m
Beschreibung

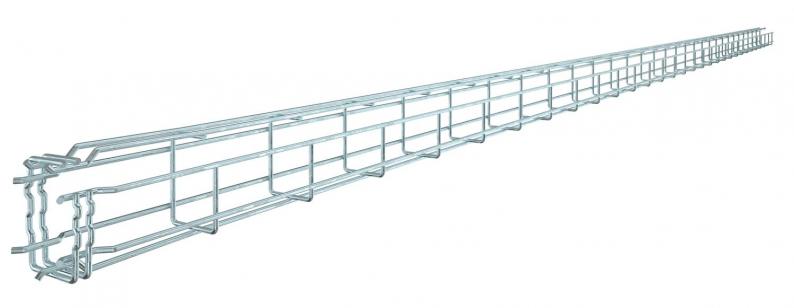

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 50 mm |
| Höhe | 75 mm |
| Maß A | 53 mm |
| Maß B | 53 mm |
| Maß H | 73 mm |
| Maß C | 38 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 22 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 2200 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | G-Form |
| Draht-Durchmesser | 3,9 mm |
| Dimension | 75x50x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,768 kg CO2e / 1 Meter |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
G-GRM 75 50 FT
3000
50
75
ja
22
3,9
6005523
G-GRM 75 50 FT
Art.Nr.
6005523
Länge
3000
Breite
50
Höhe
75
Funktionserhalt
ja
Nutzquerschnitt
22
Draht-Durchmesser
3,9
