Generatoranschlusskasten Typ 1+2 für 3 x 2 PV-String
Generatoranschlusskasten Typ 1+2 für 3 x 2 PV-String
Art.Nr. 5088460 | EAN 4012197435097
Art.Nr. / Typ
5088460 / PVG-BC 900K 222
Schutzart
IP67
kl. VKE: 1 Stück
1Stück
Beschreibung
Generatoranschlusskasten Typ 1+2 für Photovoltaikanlagen zum Anschluss von 3 x 2 String. Zum DC-Schutz des Wechselrichters.
• Varistor-Ableiter, steckbar, mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900 V DC)
• 3 Schutzgeräte mit je 3 Push-In-Klemmstellen bis 6 mm² im Gehäuse vorinstalliert, bis 41 A DC pro Klemme
• Polycarbonat-Gehäuse (IP67), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset und Druckausgleichselement
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
• Varistor-Ableiter, steckbar, mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900 V DC)
• 3 Schutzgeräte mit je 3 Push-In-Klemmstellen bis 6 mm² im Gehäuse vorinstalliert, bis 41 A DC pro Klemme
• Polycarbonat-Gehäuse (IP67), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset und Druckausgleichselement
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Anzahl der Eingänge | 2 |
| Anzahl der Leitungseinführungen | 19 |
| Anzahl der String-Eingänge | 2 |
| Anzahl MPPT | 3 |
| Art der Einführung | Verschraubung |
| Ausführung | Für 3 MPPT und mit Push-In Klemme |
| Ausgänge pro MPPT | 1 |
| Betriebstemperatur max. | 60 °C |
| Betriebstemperatur min. | -25 °C |
| Blitzstoßstrom (10/350 μs) | 7 kA |
| Dimension | 900V DC |
| Eingänge pro MPPT | 2 |
| Gehäusewerkstoff Überspannungsschutzbauteile | PC |
| Höchste Dauerspannung DC | 900 V |
| Leiterquerschnitt flexibel (feindrähtig) max. | 10 AWG |
| Leiterquerschnitt flexibel (feindrähtig) max. | 6 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 21 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 0,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 10 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 8 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 21 AWG |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung DC (PV) |
| LPZ | 0→2 |
| Max. Ausgangsstrom | 41 A |
| Max. Eingangsspannung DC | 900 V |
| Max. Eingangsstrom pro String | 41 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Mit Lasttrennschalter bestückt | nein |
| Monitoring-Funktion | nein |
| Montageart | vormontiert im Gehäuse |
| Nennableitstoßstrom (8/20 µs) | 30 kA |
| Netzform | DC |
| Netzform DC | ja |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| Prüfklasse Typ 3 | nein |
| Schutzart | IP67 |
| Schutzgrad IK-Code | IK08 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class II |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -25 °C |
| Tiefe | 126 mm |

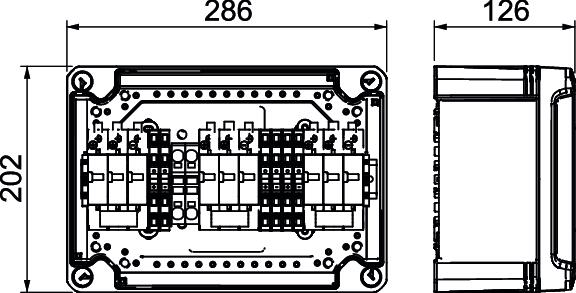

Abmessungen
| Breite | 286 mm |
|---|---|
| Höhe | 202 mm |
Anschlussmöglichkeiten
| Anschlussart Generatoranschlusskasten | Push-In Klemme |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 0,5 mm² |
