Geräteeinsatz GES2DB mit Griffbügel
Typ GES2 DB 7011 | Art.Nr. 7405100 | EAN 4012195102113
Art.Nr. / Typ
Bodenbelagdicke
Farbe
Nenngröße für Geräteeinbaueinheiten
2
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Griffbügel für bis zu 3 Modul 45-Einzelgeräte in einem Universalträger UT3, Einsatz in Systemböden im Innenbereich.
Geräteeinsatz mit Griffbügel, 1-zügig, für den Einbau des Montageträger MT2.
Geräteeinsatz mit Griffbügel, 1-zügig, für den Einbau des Montageträger MT2.
Bis zu 2 Installationsgeräte mit 50er-Zentralplatte einsetzbar.
Technische Daten
Technische Daten
| Fußbodenhöhe min. | 73 mm |
|---|---|
| Bodenbelagdicke | 5 mm |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Anzahl der einbaubaren Geräte | 3 |
| Dichtungseinbaumöglichkeit | nein |

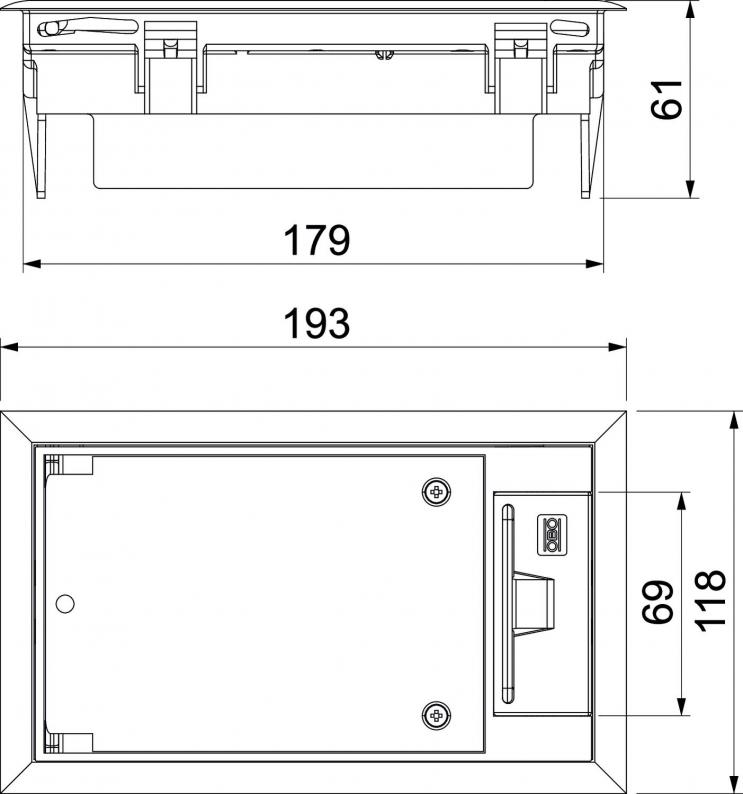

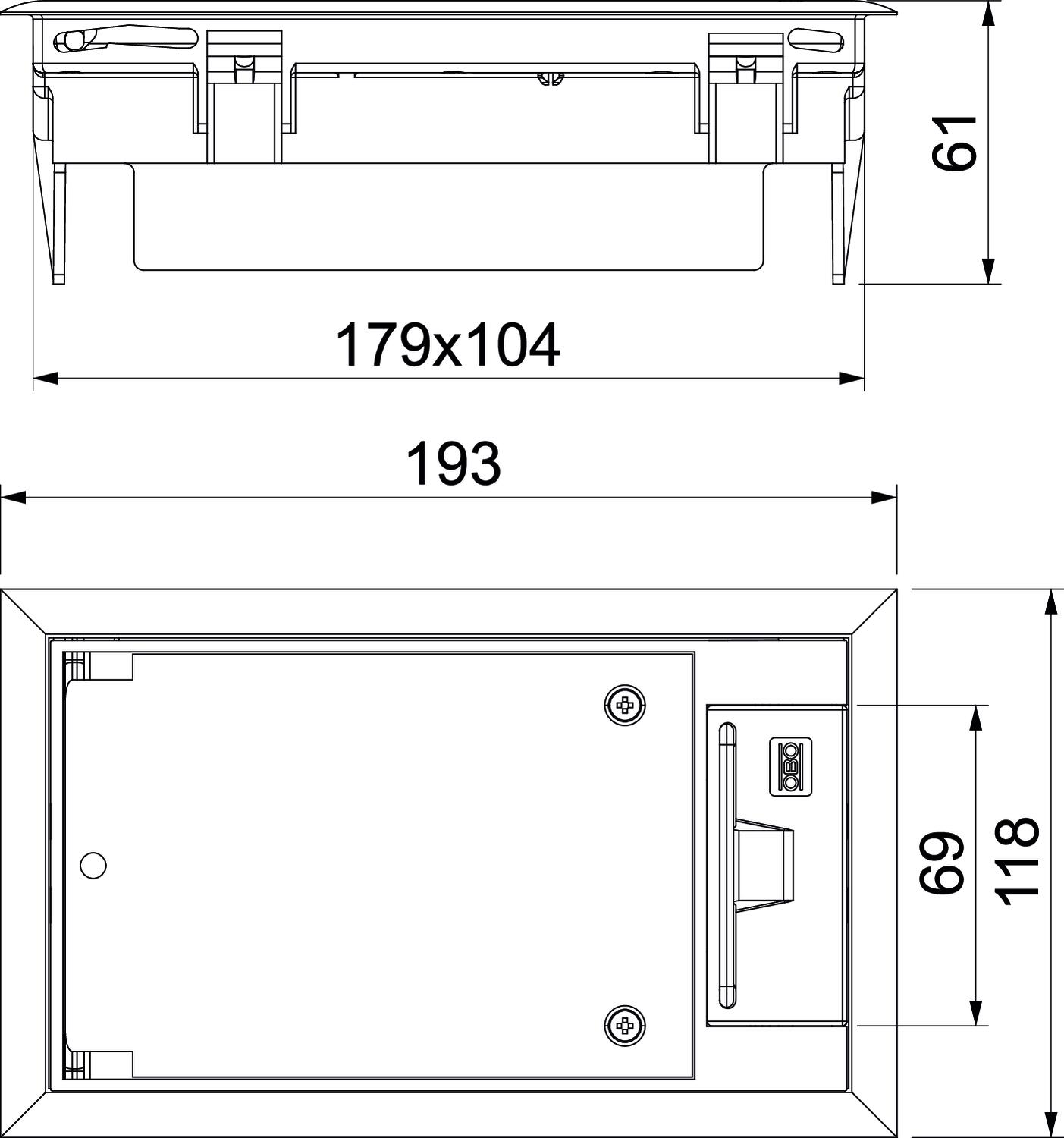

| Länge Einbaumaß | 180 mm |
| Breite Einbaumaß | 104 mm |
| Länge Außenmaß | 194 mm |
| Breite Außenmaß | 118 mm |
| Geeignet für Unterflurkanal | nein |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | trocken |
| Rahmenausführung | Teppichschutzrahmen |
| Anzahl der Gerätebecher | 1 |
| Geeignet für Nasspflege | nein |
| Einbautiefe | 73 mm |
| Mit Bodenbelagsaussparung | ja |
| Bodenbelagsschutzrahmen | ja |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Schutzgrad IK-Code | IK08 |
| Typ des Einbausystems | UT3 |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | 2 |
| Zulassungen | VDE |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 3.000 N |
| Ausführung | rechteckig |
| Öffnungsmechanismus | Griffbügel |
| Spannbereich D min. | 20 mm |
| Spannbereich D max. | 57 mm |
| Dimension | 192x118x91 |
| Werkstoff | Polyamid |
| Farbe | eisengrau; RAL 7011 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,6639 kg CO2e / 1 Stück |
