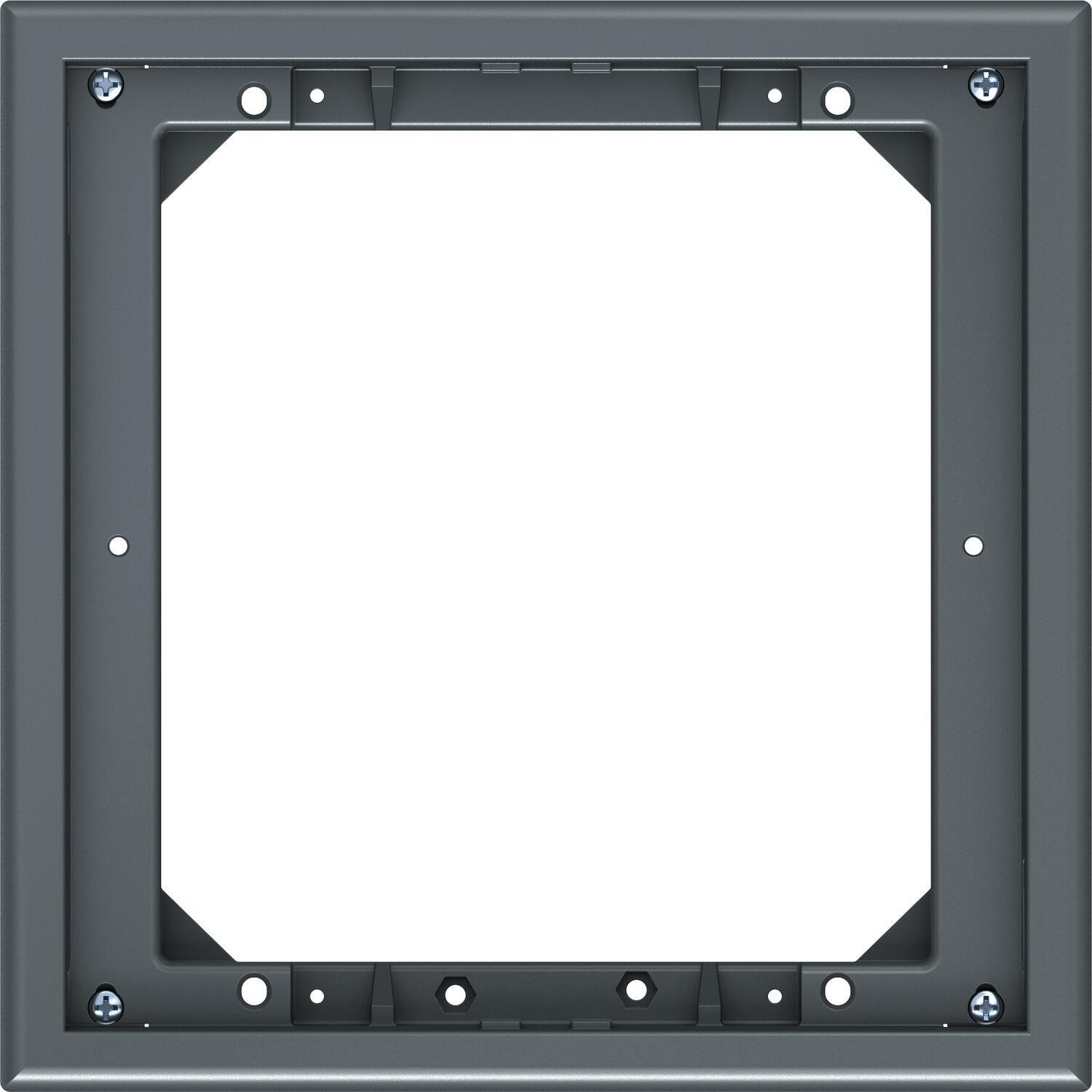

Geräteeinsatz GES4 mit Griffbügel
Typ GES4 U 7011 | Art.Nr. 7405196 | EAN 4012195102588
Art.Nr. / Typ
Bodenbelagdicke
Farbe
Nenngröße für Geräteeinbaueinheiten
4
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Griffbügel für bis zu 6 Modul 45-Einzelgeräte in 2 Universalträger UT3, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Geräteeinsatz mit Griffbügel, 2-zügig, für den Einbau des Montageträger MT4. Es können 2 Abdeckplatten der Bauform APMT2 installiert werden.
Geräteeinsatz mit Griffbügel, 2-zügig, für den Einbau des Montageträger MT4. Es können 2 Abdeckplatten der Bauform APMT2 installiert werden.
Bis zu 4 Installationsgeräte mit 50er Zentralplatte einsetzbar.
Technische Daten
Technische Daten
| Fußbodenhöhe min. | 72 mm |
|---|---|
| Bodenbelagdicke | 5 mm |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Anzahl der einbaubaren Geräte | 6 |
| Dichtungseinbaumöglichkeit | nein |
| Länge Einbaumaß | 200 mm |
| Breite Einbaumaß | 200 mm |
| Länge Außenmaß | 217 mm |
| Breite Außenmaß | 217 mm |
| Geeignet für Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | trocken |
| Rahmenausführung | Teppichschutzrahmen |
| Anzahl der Gerätebecher | 2 |
| Geeignet für Nasspflege | nein |
| Einbautiefe | 73 mm |
| Mit Bodenbelagsaussparung | ja |
| Bodenbelagsschutzrahmen | ja |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Schutzgrad IK-Code | IK08 |
| Typ des Einbausystems | MT3 / GB2 |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | 4 |
| Zulassungen | VDE |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Vertikale Last, kleine Fläche | bis 2.000 N |
| Vertikale Last, große Fläche | bis 3.000 N |
| Ausführung | quadratisch |
| Öffnungsmechanismus | Griffbügel |
| Spannbereich D min. | 9 mm |
| Spannbereich D max. | 32 mm |

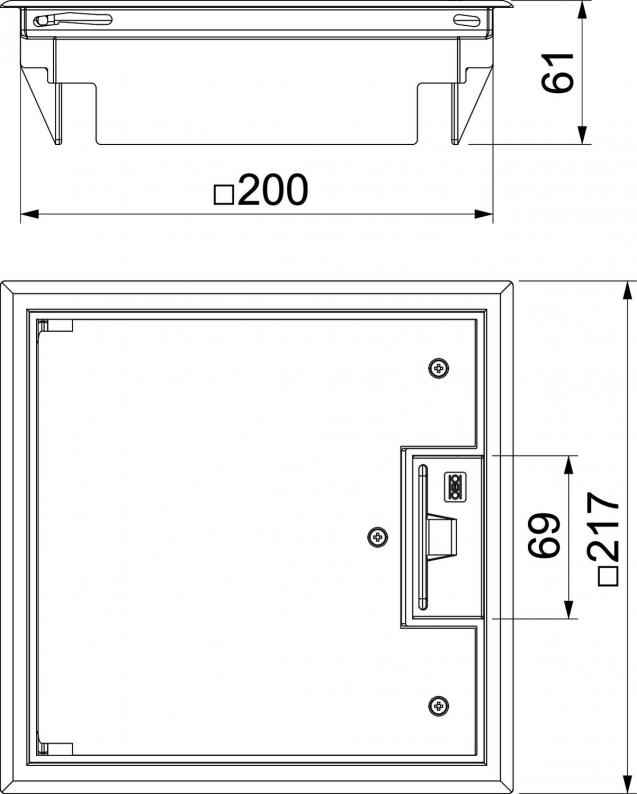

| Dimension | 217x217x61 |
| Werkstoff | Polyamid |
| Farbe | eisengrau; RAL 7011 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,7939 kg CO2e / 1 Stück |
Abmessungen
| Maß h | 73 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 2
7407836
kl. VKE: 1 Stück
1Stück

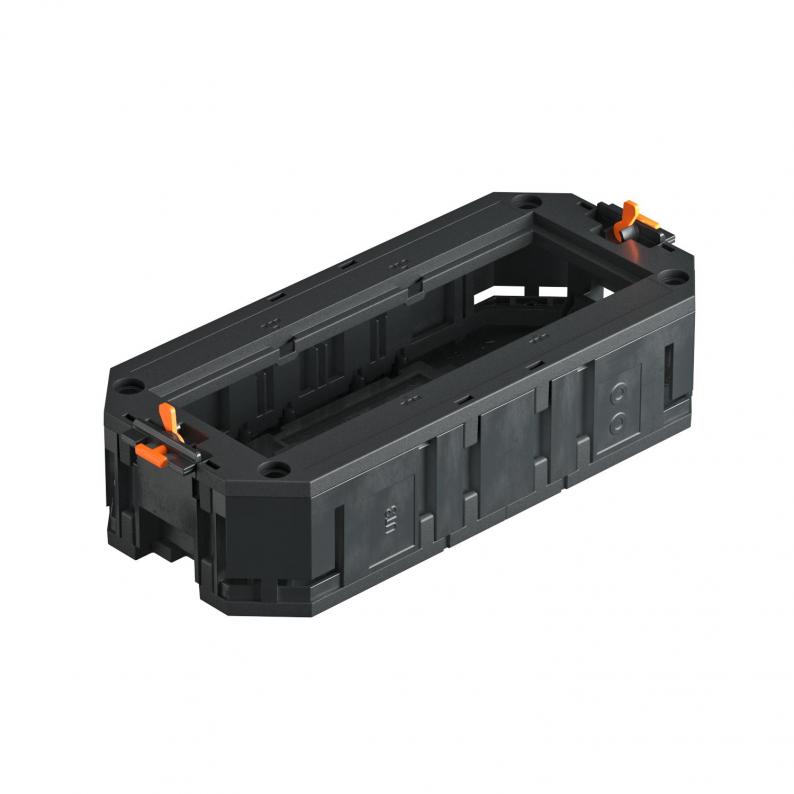

UT3 45 3
7408723
kl. VKE: 1 Stück
1Stück
Typ
MTU 2
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Farbe
Art.Nr.
GES4 U 7011
5
4
eisengrau; RAL 7011
7405196
GES4 U 9011
5
4
graphitschwarz; RAL 9011
7405200
GES4 U 1019
5
4
graubeige; RAL 1019
7405204
