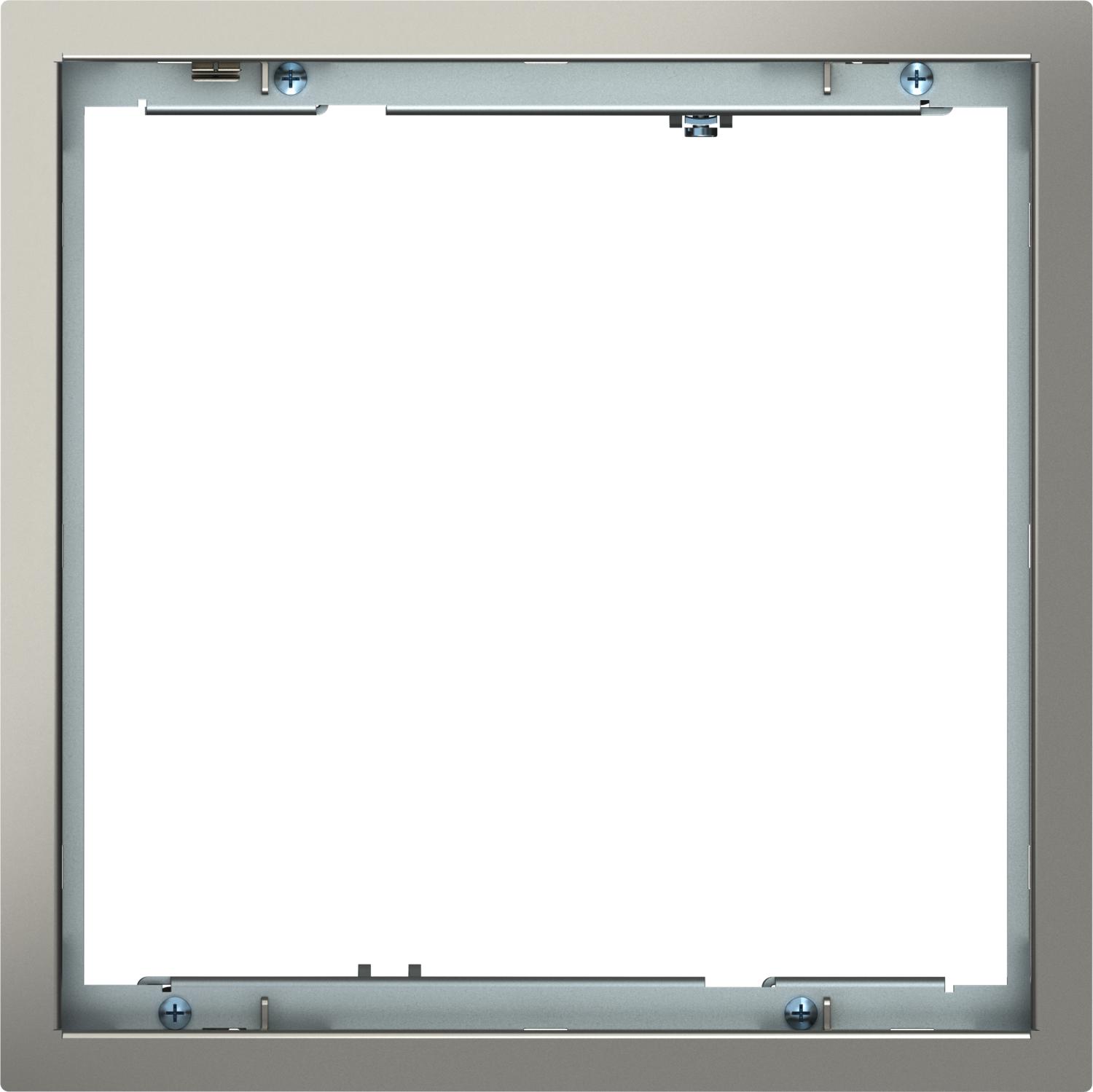

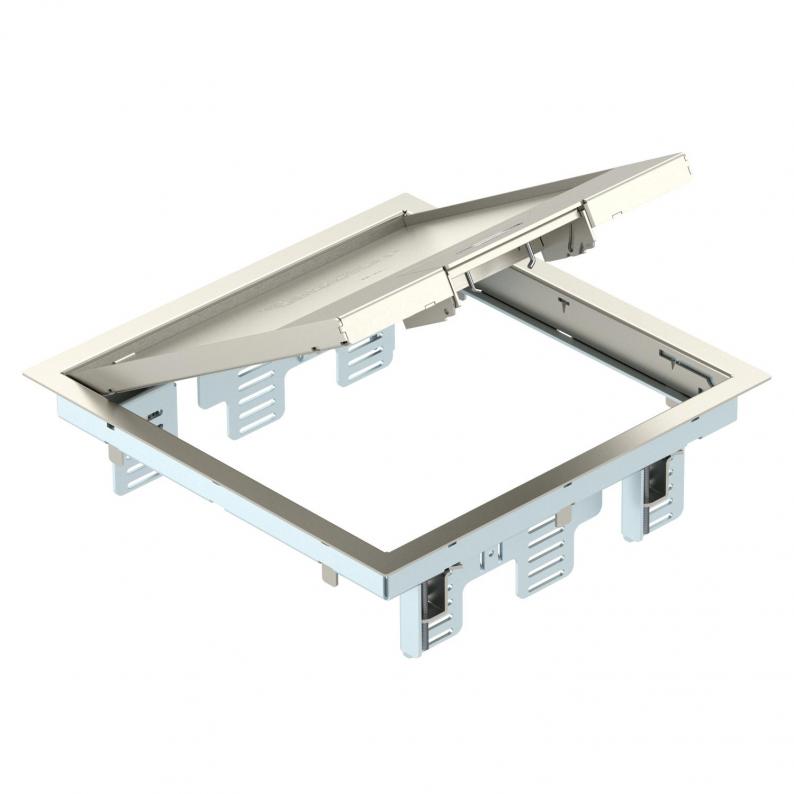

Geräteeinsatz GES9M-2 mit Griffbügel
Typ GES9M-2 10U | Art.Nr. 7405371 | EAN 4012196028740
Art.Nr. / Typ
7405371 / GES9M-2 10U
kl. VKE: 1 Stück
1Stück
Beschreibung

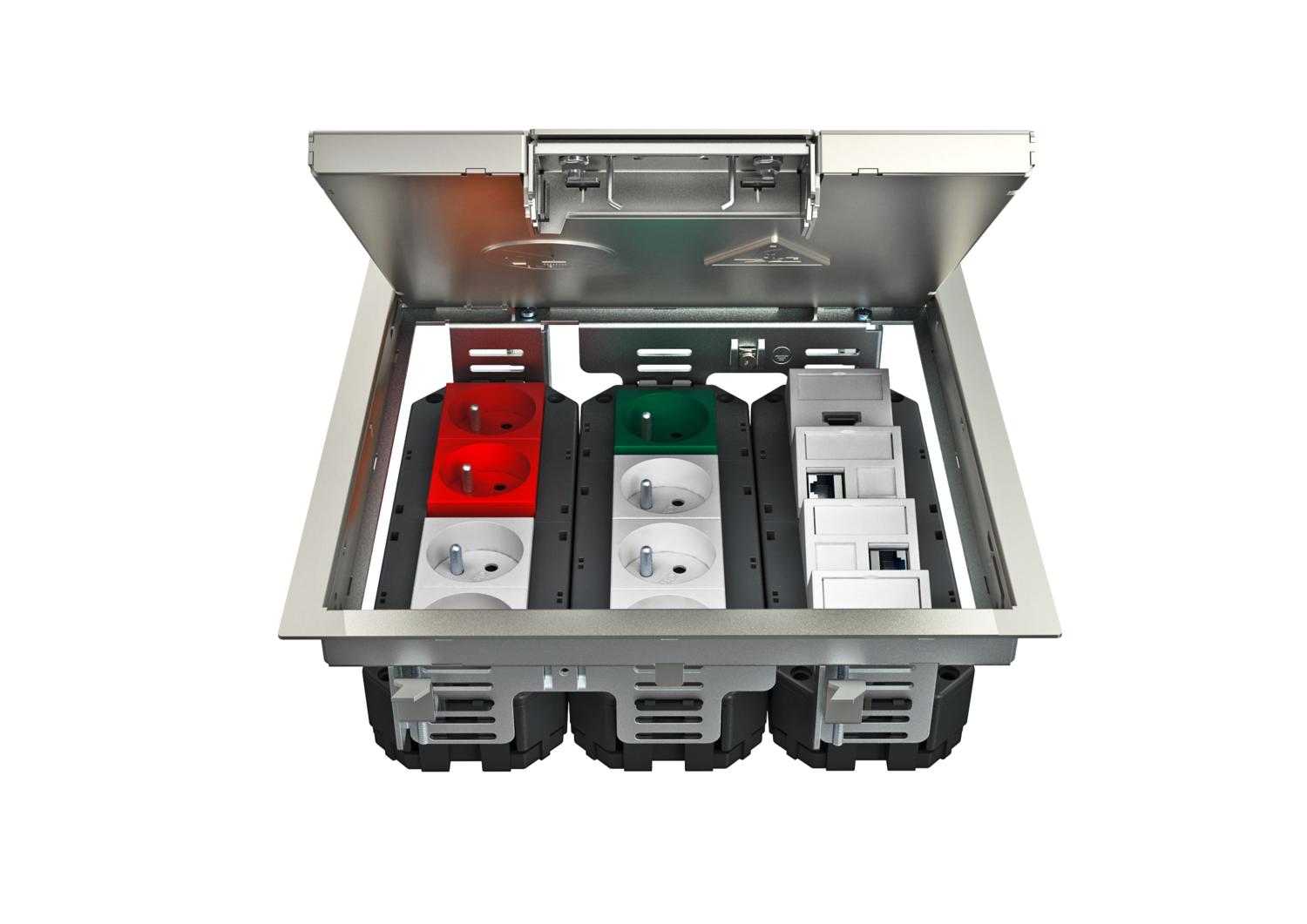

Geräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Rastleiter aus verzinktem Stahlblech. Die Bodenbelagsdicke ist auf 5 mm eingestellt, bei Bedarf anpassbar auf 10 mm.

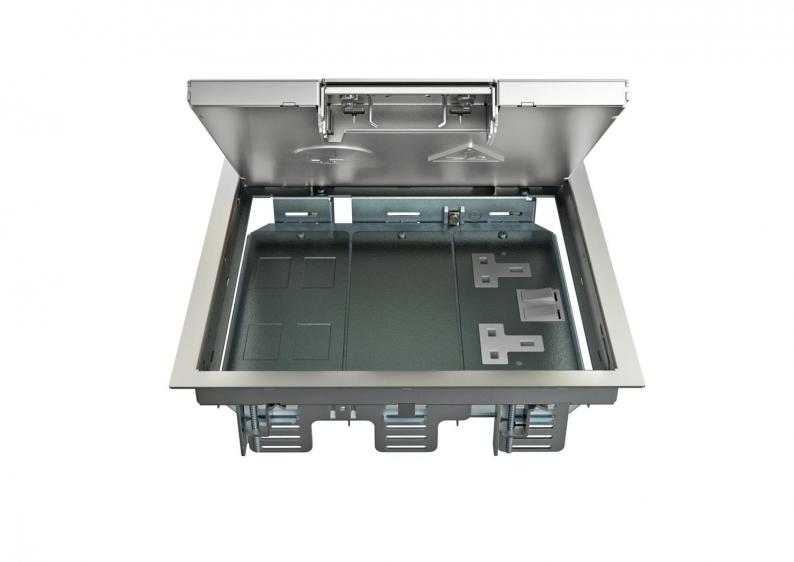

Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden
Rastleiter aus verzinktem Stahlblech. Die Bodenbelagsdicke ist auf 5 mm eingestellt, bei Bedarf anpassbar auf 10 mm.
Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden
Bis zu 9 Installationsgeräte mit 50er Zentralplatte einsetzbar.
Technische Daten
Abmessungen
| Länge | 265 mm |
|---|---|
| Breite | 265 mm |
| Höhe | 67 mm |
Technische Daten
| Fußbodenhöhe min. | 78 mm |
|---|---|
| Bodenbelagdicke | 5 mm |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Anzahl der einbaubaren Geräte | 12 |
| Dichtungseinbaumöglichkeit | nein |
| Länge Einbaumaß | 244 mm |
| Breite Einbaumaß | 244 mm |
| Länge Außenmaß | 265 mm |
| Breite Außenmaß | 265 mm |
| Geeignet für Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | trocken |
| Rahmenausführung | Teppichschutzrahmen |
| Anzahl der Gerätebecher | 3 |
| Geeignet für Nasspflege | nein |
| Einbautiefe | 78 mm |
| Mit Bodenbelagsaussparung | ja |
| Bodenbelagsschutzrahmen | ja |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Schutzgrad IK-Code | IK10 |
| Typ des Einbausystems | MT4 / GB3 |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 5.000 N |
| Ausführung | quadratisch |
| Öffnungsmechanismus | Griffbügel |
| Spannbereich D min. | 3 mm |
| Spannbereich D max. | 61 mm |
| Dimension | 266x266x69 |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 20,0394 kg CO2e / 1 Stück |
| Bodenbelagdicke max. | 10 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (4)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge

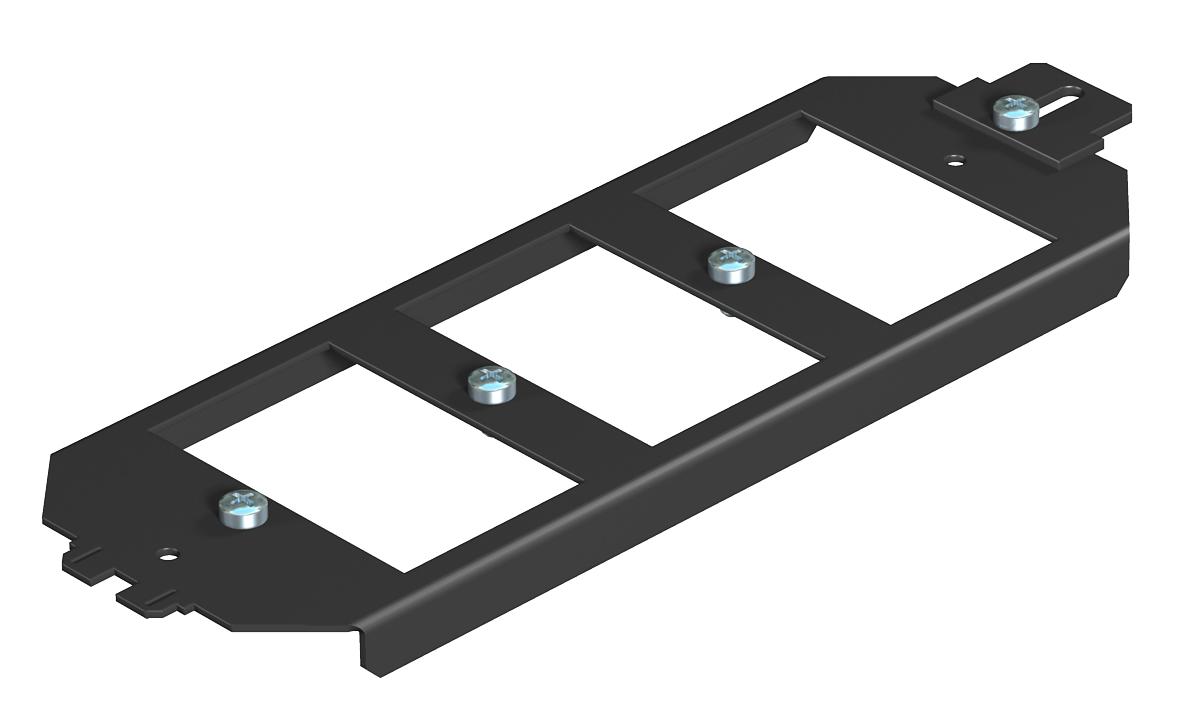

MTU 3
