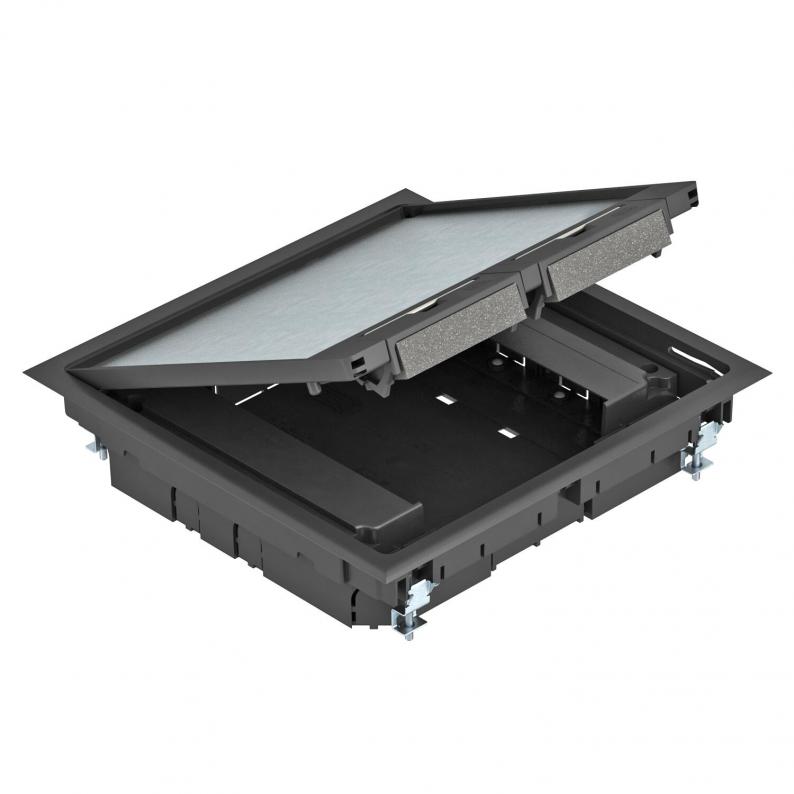

Geräteeinsatz quadratisch für Estrichhöhe 55 mm

…

Typ GES9 55U V 9011 | OBO Art.Nr. 7405039 | EAN 4012195674443

Datenblatt (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Nenngröße für Geräteeinbaueinheiten

Öffnungsmechanismus

Griffbügel

Bodenbelagdicke

5 mm

Farbe

graphitschwarz; RAL 9011

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Geräteeinsatz GES9 mit einer festen Bauhöhe von 55 mm für den Einsatz in Installationskanal-Systemen in trockenen Räumen mit trocken gepflegten Fußböden im Innenbereich. Mit zwei Einbaugehäusen zur vertikalen Montage von Modul 45-Geräten und vier Zugentlastungen. Zur Montage der Modul 45-Geräte werden zwei Einbaurahmen benötigt.
Die Montage von Datenmodulen erfolgt mit max. zwei optionalen Montageplatten MPMT45.
Der Geräteeinsatz ist mit Universal-Befestigungswinkeln ausgestattet.

Technische Daten

Anzahl der einbaubaren Geräte	8
Ausführung	quadratisch
Ausführung Leitungsauslass	Schwenkbarer Schnurauslass
Bodenbelagdicke	5 mm
Bodenbelagsschutzrahmen	ja
Bodenpflege	trocken
Breite Außenmaß	263 mm
Breite Einbaumaß	242 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	6,3663 kg CO2e / 1 Stück
Dichtungseinbaumöglichkeit	nein
Dimension	263x263x59
Einbautiefe	58 mm
Estrichhöhe min.	55 mm
Farbe	graphitschwarz; RAL 9011
Fußbodenhöhe min.	58 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal	ja
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für Hohlbodeneinbau	ja
Geeignet für Nasspflege	nein
Geeignet für Unterflurkanal	ja
Geräteträger zur Aufnahme von Gerätebechern	nein
Länge Außenmaß	263 mm
Länge Einbaumaß	242 mm
Mit Bodenbelagsaussparung	nein
Nenngröße für Geräteeinbaueinheiten	9
Öffnungsmechanismus	Griffbügel
Rahmenausführung	Teppichschutzrahmen
Schwerlastausführung	nein
Spannbereich D max.	31 mm
Spannbereich D min.	9 mm
Vertikale Last, große Fläche	bis 5.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Polyamid
