Geräteeinsatz rund für Estrichhöhe 55 mm
Typ GESR9 55U V 7011 | Art.Nr. 7405047 | EAN 4012195674450
Art.Nr. / Typ
Bodenbelagdicke
Farbe
Nenngröße für Geräteeinbaueinheiten
R9
kl. VKE: 1 Stück
1Stück
Beschreibung

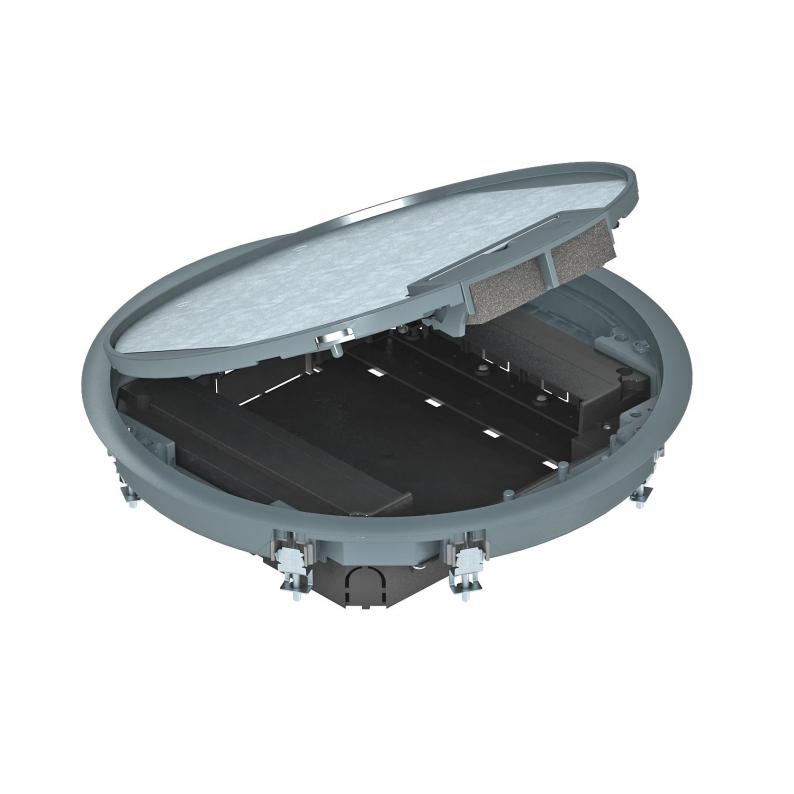

Geräteeinsatz GESR9 mit einer festen Bauhöhe von 55 mm im Innenbereich. Mit zwei Einbaugehäusen zur vertikalen Montage von Modul 45-Geräten und vier Zugentlastungen. Zur Montage der Modul 45-Geräte werden zwei Einbaurahmen benötigt.
Die Montage von Datenmodulen erfolgt mit einer optionalen Montageplatte MPMT45.
Der Geräteeinsatz ist mit Universal-Befestigungswinkel ausgestattet.
Die Montage von Datenmodulen erfolgt mit einer optionalen Montageplatte MPMT45.
Der Geräteeinsatz ist mit Universal-Befestigungswinkel ausgestattet.
Technische Daten

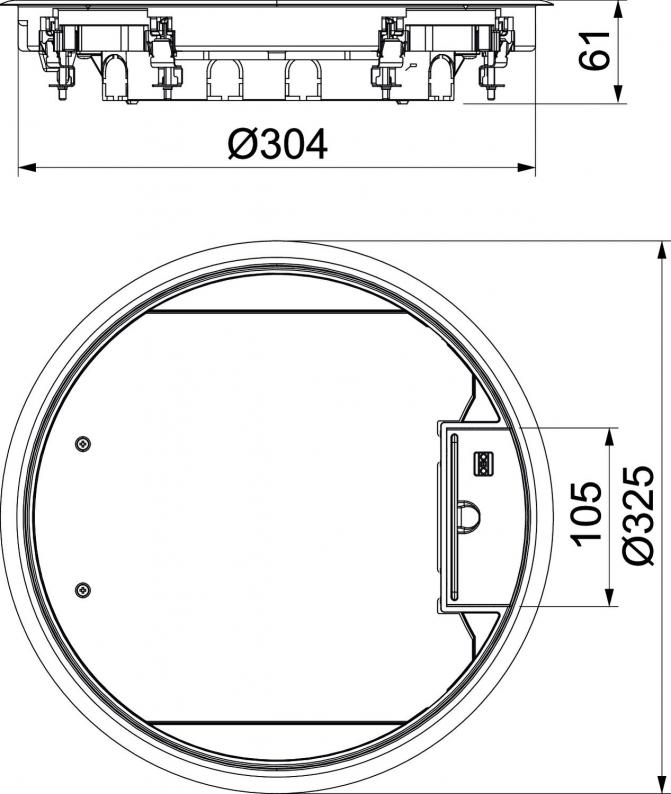

Abmessungen
| Länge | 325 mm |
|---|---|
| Breite | 325 mm |
| Höhe | 61 mm |
Technische Daten
| Estrichhöhe min. | 55 mm |
|---|---|
| Fußbodenhöhe min. | 58 mm |
| Bodenbelagdicke | 5 mm |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | ja |
| Anzahl der einbaubaren Geräte | 8 |
| Dichtungseinbaumöglichkeit | nein |
| Einbaudurchmesser | 304 |
| Geeignet für Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | trocken |
| Geeignet für Nasspflege | nein |
| Einbautiefe | 58 mm |
| Außendurchmesser | 325 mm |
| Mit Bodenbelagsaussparung | nein |
| Bodenbelagsschutzrahmen | ja |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 5.000 N |
| Ausführung | rund |
| Öffnungsmechanismus | Griffbügel |
| Spannbereich D max. | 28 mm |
| Spannbereich D min. | 10 mm |
| Dimension | Ø325x61 |
| Werkstoff | Polyamid |
| Farbe | eisengrau; RAL 7011 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,7669 kg CO2e / 1 Stück |
