Geräteeinsatzdeckel für GES9

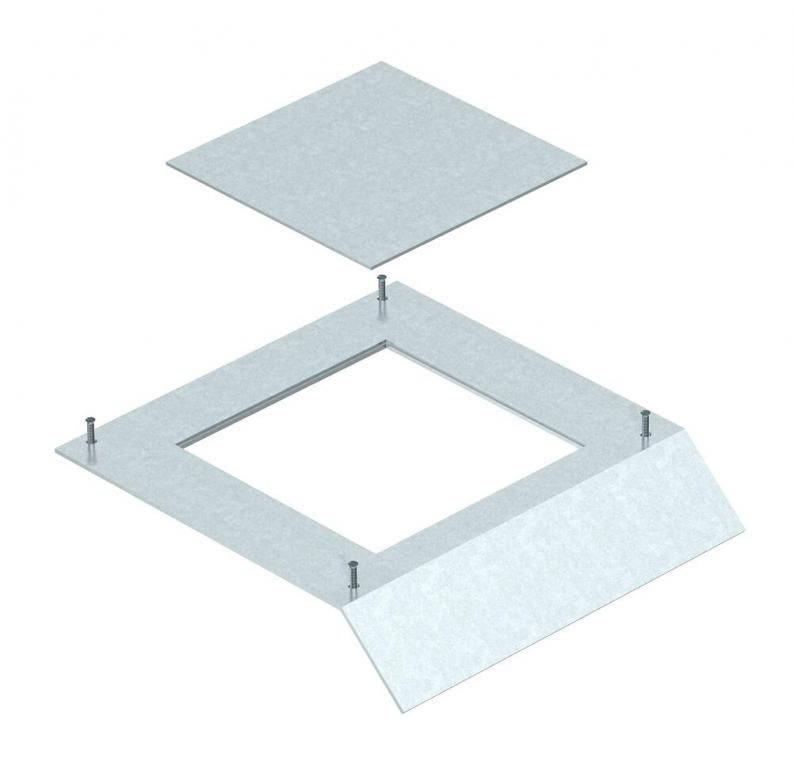

Geräteeinsatzdeckel für Kanalunterteil AIK/U für den Einbau eines Geräteeinsatzes der Nenngröße 9. Montageöffnung durch 2-mm-Alu-Blindplatte verschlossen. Der Kanaldeckel wird in den Al-Seitenprofilen des Kanalunterteils festgeschraubt. Die Deckelschräge überragt das Kanalunterteil im 45°-Winkel.

Technische Daten

Anzahl der Montageöffnungen	1
Ausführung	Deckel einseitig abgeschrägt
Funktion	Standard
Mit Anschlussöffnung	nein
Mit Überstand	ja
Montageöffnung	quadratisch
Oberfläche	bandverzinkt
Werkstoff	Stahl

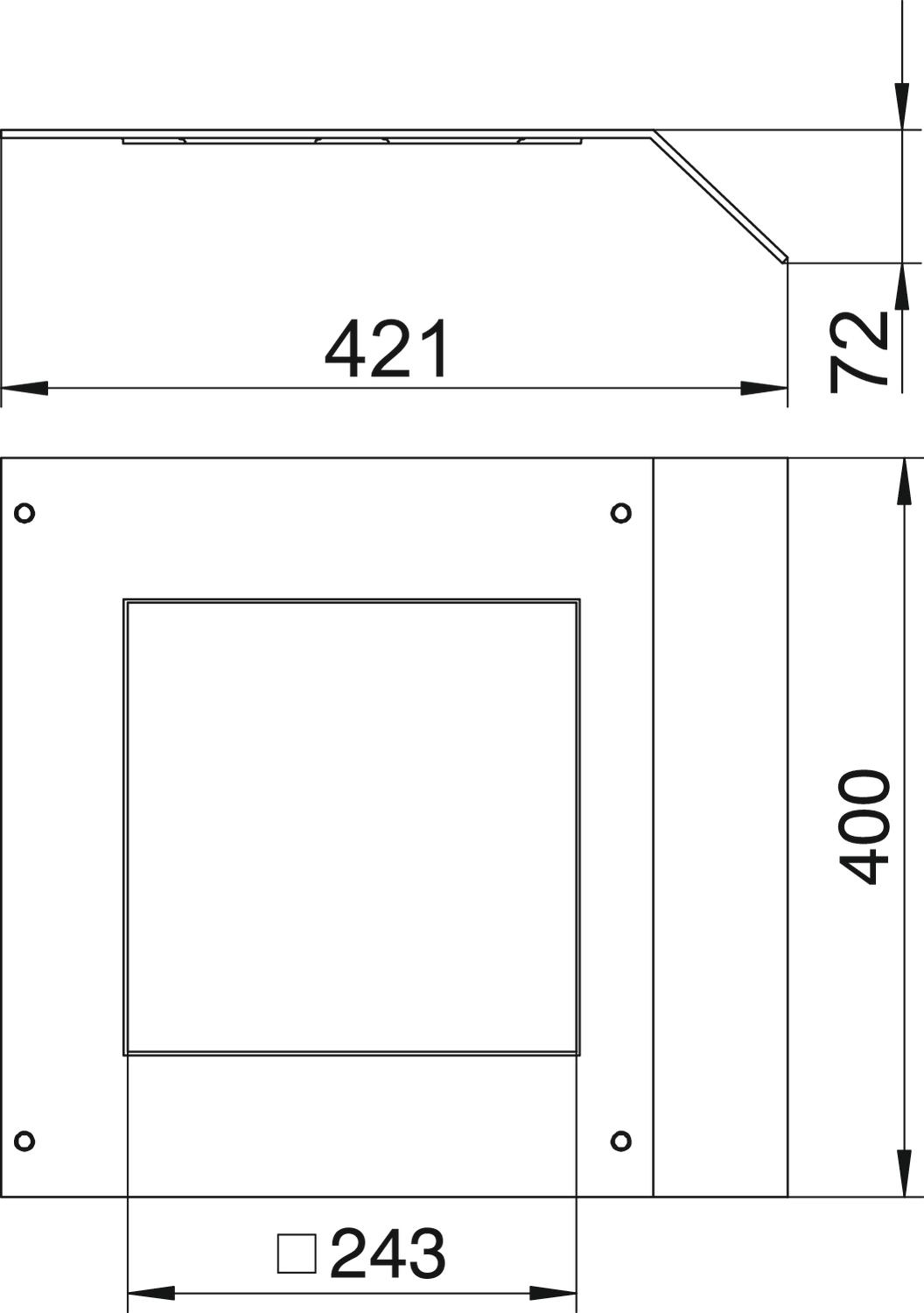

Abmessungen

Breite	350 mm
Höhe	75 mm
Länge	400 mm
Maß b	421 mm
Maß h	72 mm

Downloads

0 ausgewählt

Datenblatt (1)

Erklärungen (1)

Zertifikate (1)

Artikelbilder (2)

Ausführungen

AIKF DG9 35075

Art.Nr.

7404988

Höhe

75 mm

Länge

400 mm

Breite

350 mm
