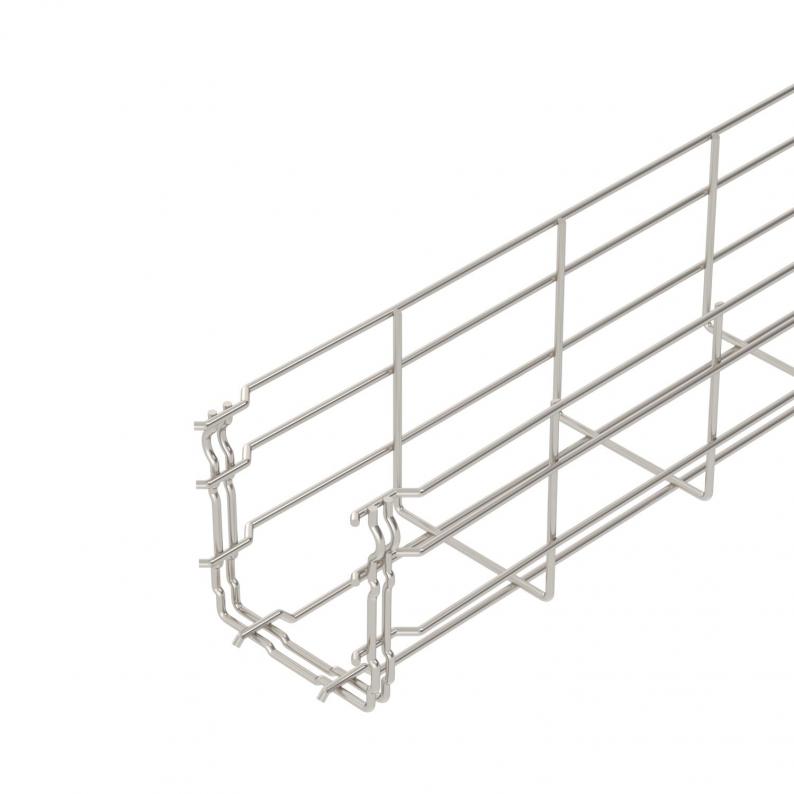

Gitterrinne GR-Magic® 105 A2
Gitterrinne GR-Magic® 105 A2
Typ GRM 105 100 A2 | OBO Art.Nr. 6002451 | EAN 4012195149620
Art.Nr. / Typ
Nutzquerschnitt
Breite
Draht-Durchmesser
Funktionserhalt
nein
Höhe
105 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

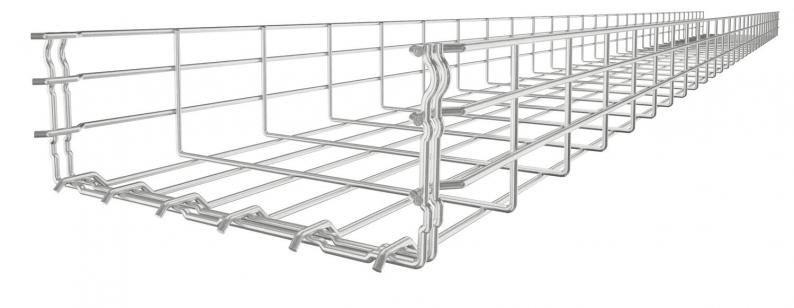

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,0002 kg CO2e / 1 Meter |
| Dimension | 105x100x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 82 cm² |
| Nutzquerschnitt | 8200 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

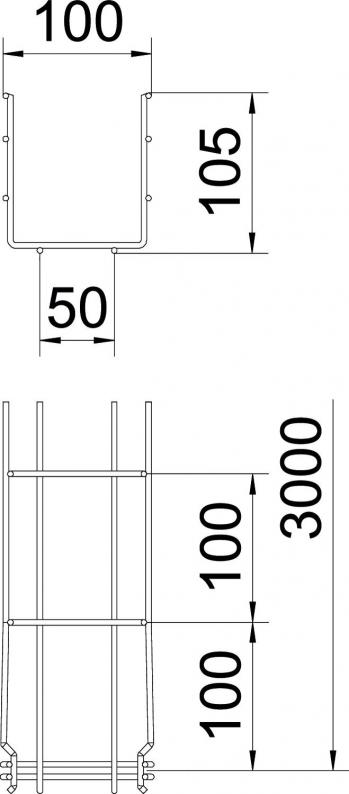

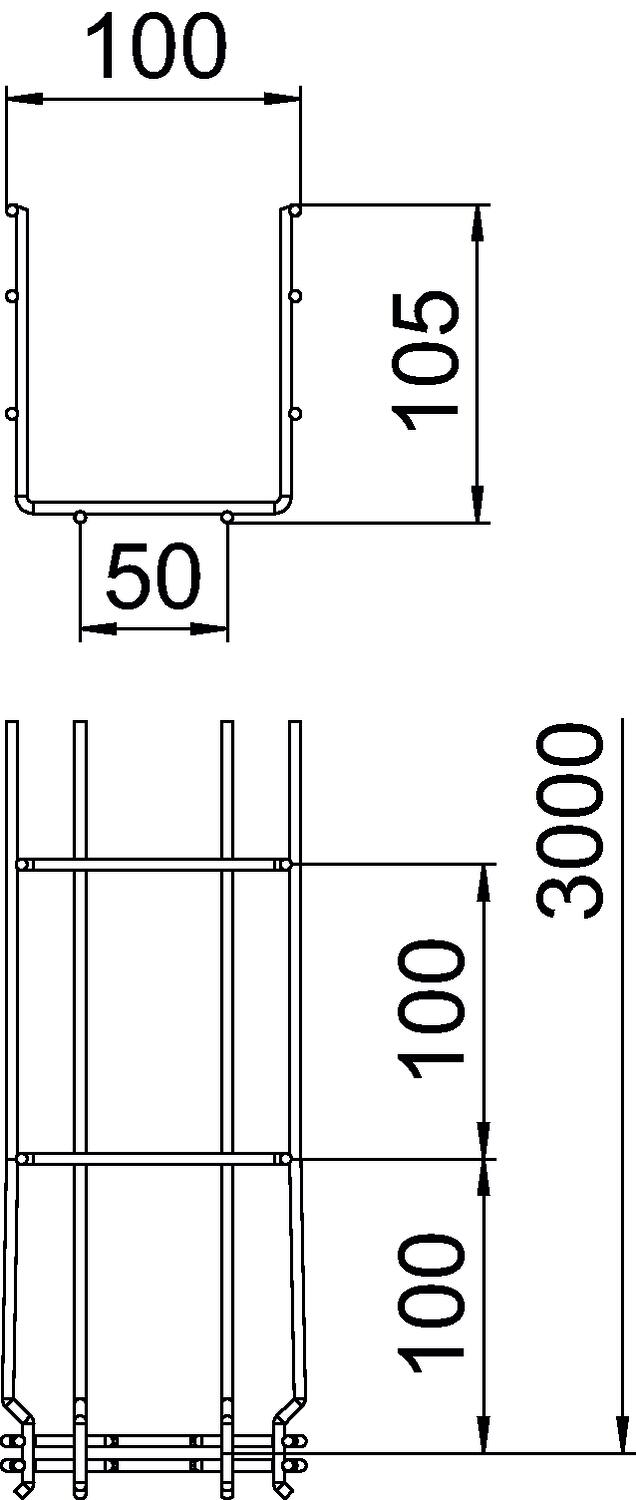

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 0,8 kN/m |
|---|---|
| Stützabstand 1,5m | 0,55 kN/m |
| Stützabstand 2,0m | 0,37 kN/m |
| Stützabstand 2,5m | 0,27 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (7)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Nutzquerschnitt
Funktionserhalt
Breite
Höhe
Länge
Draht-Durchmesser
OBO Art.Nr.
GRM 105 100 A2
82 cm²
nein
100 mm
105 mm
3000 mm
3,9 mm
6002451
GRM 105 200 A2
175 cm²
nein
200 mm
105 mm
3000 mm
4,8 mm
6002457
GRM 105 300 A2
268 cm²
nein
300 mm
105 mm
3000 mm
4,8 mm
6002460
GRM 105 400 A2
363 cm²
nein
400 mm
105 mm
3000 mm
4,8 mm
6002463
GRM 105 500 A2
459 cm²
nein
500 mm
105 mm
3000 mm
4,8 mm
6002466
GRM 105 600 A2
554 cm²
nein
600 mm
105 mm
3000 mm
4,8 mm
6002469
Nutzquerschnitt
Breite
Draht-Durchmesser
GRM 105 100 A2
OBO Art.Nr.
6002451
Nutzquerschnitt
82 cm²
Funktionserhalt
nein
Breite
100 mm
Höhe
105 mm
Länge
3000 mm
Draht-Durchmesser
3,9 mm
GRM 105 200 A2
OBO Art.Nr.
6002457
Nutzquerschnitt
175 cm²
Länge
3000 mm
Höhe
105 mm
Breite
200 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
GRM 105 300 A2
OBO Art.Nr.
6002460
Breite
300 mm
Funktionserhalt
nein
Höhe
105 mm
Länge
3000 mm
Nutzquerschnitt
268 cm²
Draht-Durchmesser
4,8 mm
GRM 105 400 A2
OBO Art.Nr.
6002463
Funktionserhalt
nein
Nutzquerschnitt
363 cm²
Draht-Durchmesser
4,8 mm
Breite
400 mm
Höhe
105 mm
Länge
3000 mm
GRM 105 500 A2
OBO Art.Nr.
6002466
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
Breite
500 mm
Nutzquerschnitt
459 cm²
Draht-Durchmesser
4,8 mm
GRM 105 600 A2
OBO Art.Nr.
6002469
Länge
3000 mm
Breite
600 mm
Draht-Durchmesser
4,8 mm
Höhe
105 mm
Nutzquerschnitt
554 cm²
Funktionserhalt
nein
