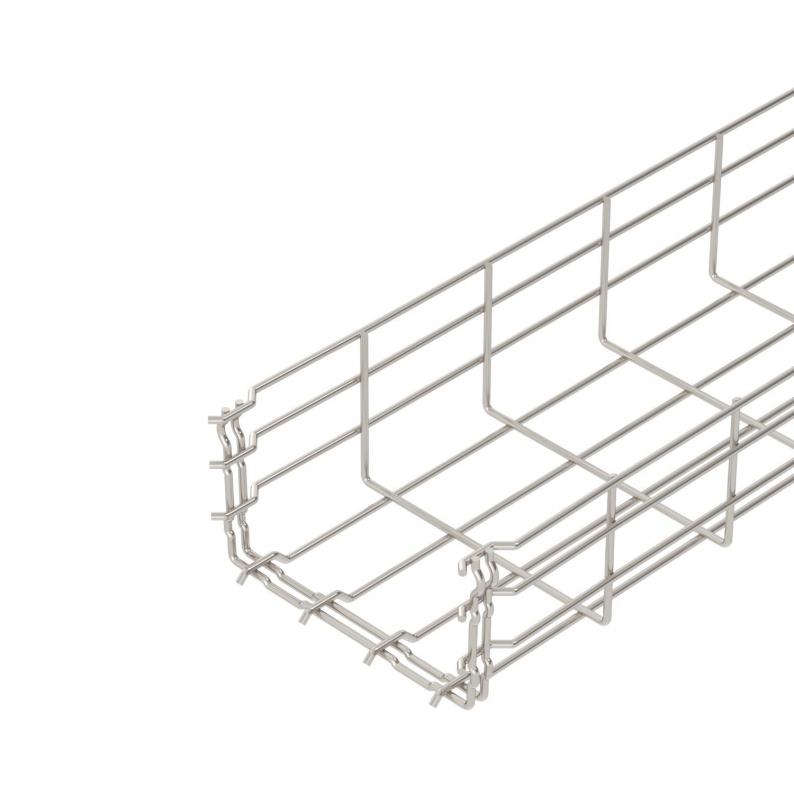

Gitterrinne GR-Magic® 105 A4
Typ GRM 105 200 A4 | Art.Nr. 6002477 | EAN 4012195874928
Art.Nr. / Typ
Länge
Breite
Höhe
Nutzquerschnitt
Draht-Durchmesser
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

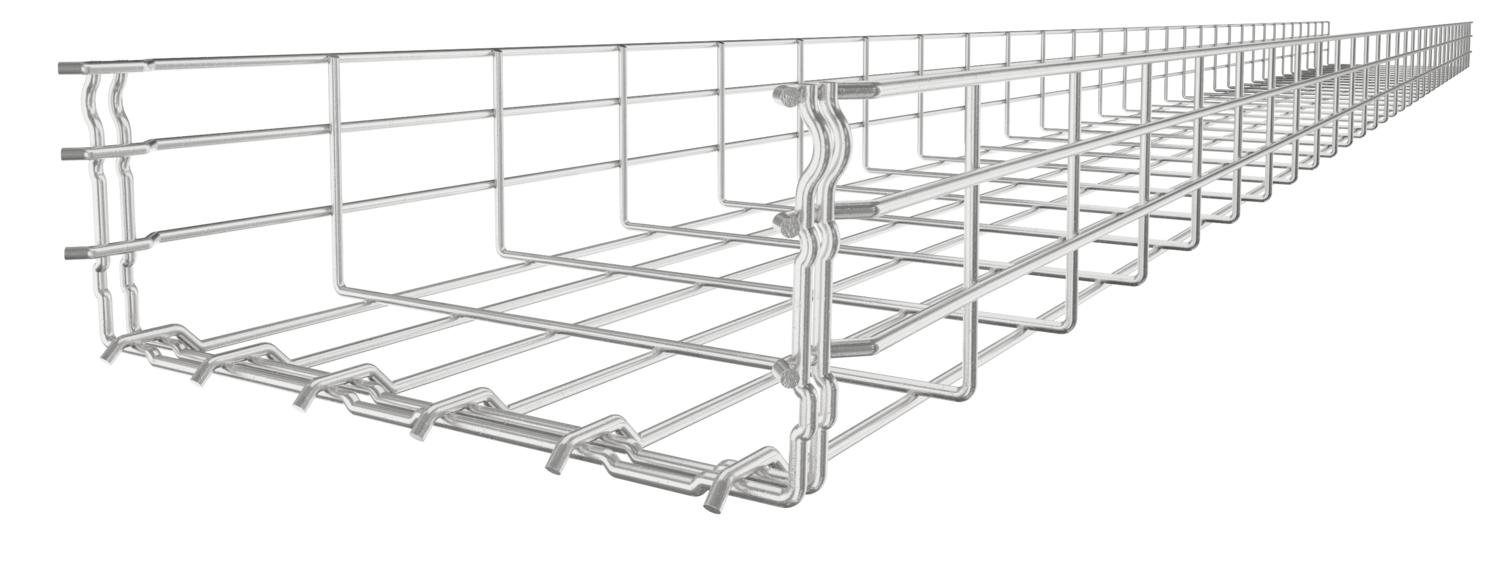

Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm.
Technische Daten

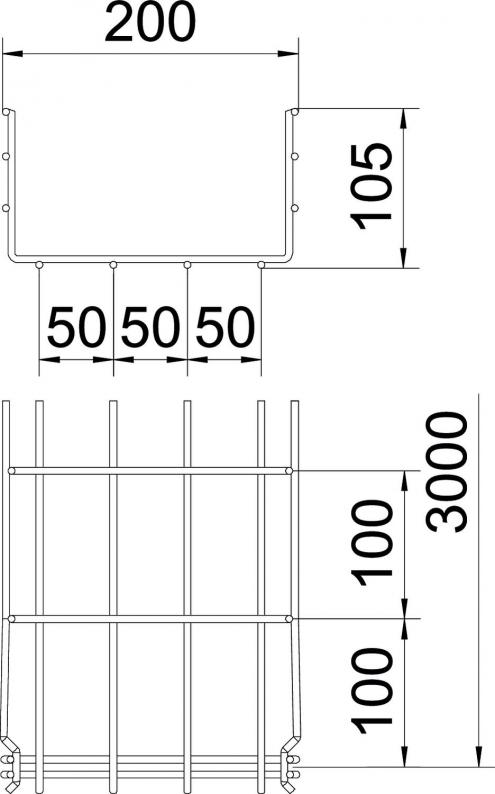

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 105 mm |
| Maß B | 200 mm |
| Maß H | 108 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 175 cm² |
| Rostfreier Stahl, gebeizt | ja |
| Nutzquerschnitt | 17500 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | U-Form |
| Draht-Durchmesser | 4,8 mm |
| Dimension | 105x200x3000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4401 |
| Farbe | edelstahl |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,7733 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,37 kN/m |
|---|---|
| Stützabstand 2,5m | 0,27 kN/m |
| Stützabstand 1,0m | 0,8 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
| Stützabstand 1,5m | 0,55 kN/m |
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (7)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (3)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
GRM 105 100 A4
3000
100
105
nein
82
3,9
6002475
GRM 105 200 A4
3000
200
105
nein
175
4,8
6002477
GRM 105 300 A4
3000
300
105
nein
268
4,8
6002479
GRM 105 400 A4
3000
400
105
nein
363
4,8
6002481
GRM 105 500 A4
3000
500
105
nein
459
4,8
6002483
GRM 105 600 A4
3000
600
105
nein
554
4,8
6002485
Breite
Nutzquerschnitt
Draht-Durchmesser
GRM 105 100 A4
Art.Nr.
6002475
Länge
3000
Breite
100
Höhe
105
Funktionserhalt
nein
Nutzquerschnitt
82
Draht-Durchmesser
3,9
GRM 105 200 A4
Art.Nr.
6002477
Länge
3000
Breite
200
Höhe
105
Funktionserhalt
nein
Nutzquerschnitt
175
Draht-Durchmesser
4,8
GRM 105 300 A4
Art.Nr.
6002479
Länge
3000
Breite
300
Höhe
105
Funktionserhalt
nein
Nutzquerschnitt
268
Draht-Durchmesser
4,8
GRM 105 400 A4
Art.Nr.
6002481
Länge
3000
Breite
400
Höhe
105
Funktionserhalt
nein
Nutzquerschnitt
363
Draht-Durchmesser
4,8
GRM 105 500 A4
Art.Nr.
6002483
Länge
3000
Breite
500
Höhe
105
Funktionserhalt
nein
Nutzquerschnitt
459
Draht-Durchmesser
4,8
GRM 105 600 A4
Art.Nr.
6002485
Länge
3000
Breite
600
Höhe
105
Funktionserhalt
nein
Nutzquerschnitt
554
Draht-Durchmesser
4,8
