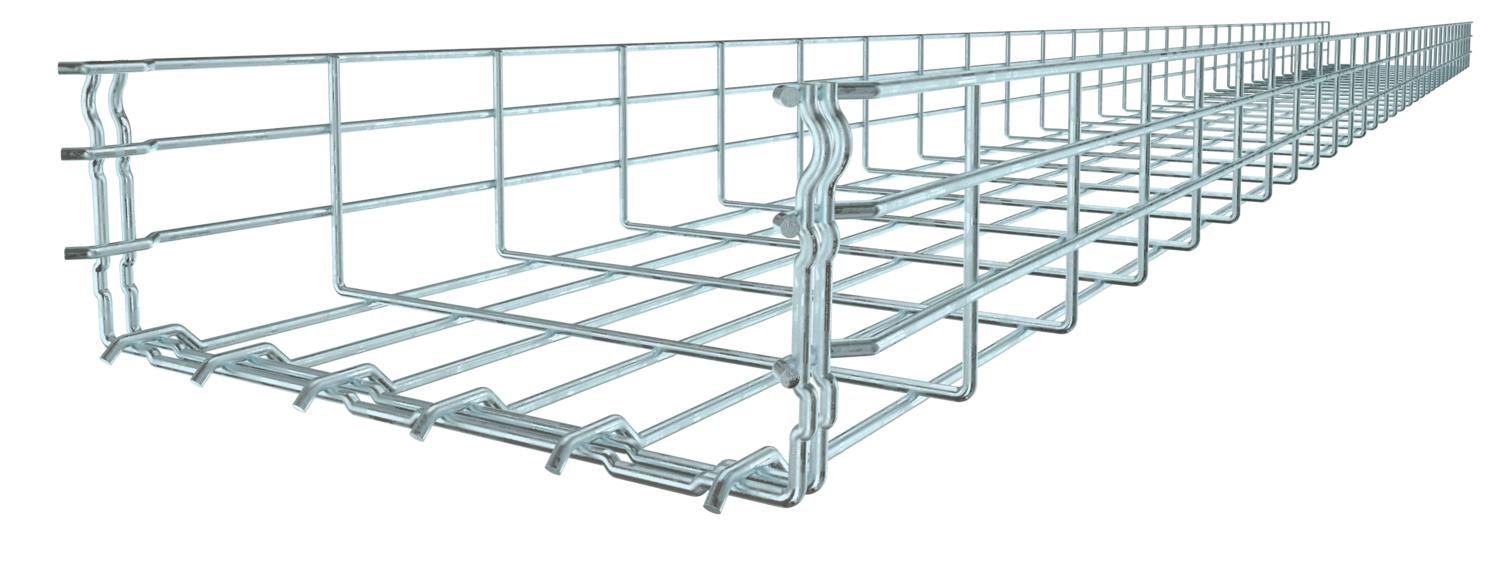

Gitterrinne GR-Magic® 105 FT
Gitterrinne GR-Magic® 105 FT
Typ GRM 105 100 FT | OBO Art.Nr. 6002431 | EAN 4012196021239
Art.Nr. / Typ
Breite
Nutzquerschnitt
Draht-Durchmesser
Länge
3000 mm
Höhe
105 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,1665 kg CO2e / 1 Meter |
| Dimension | 105x100x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 8200 mm² |
| Nutzquerschnitt | 82 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

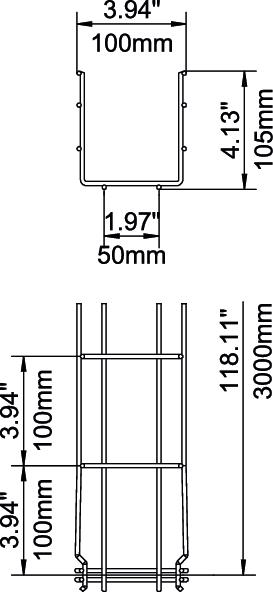

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 0,8 kN/m |
|---|---|
| Stützabstand 1,5m | 0,55 kN/m |
| Stützabstand 2,0m | 0,37 kN/m |
| Stützabstand 2,5m | 0,27 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
