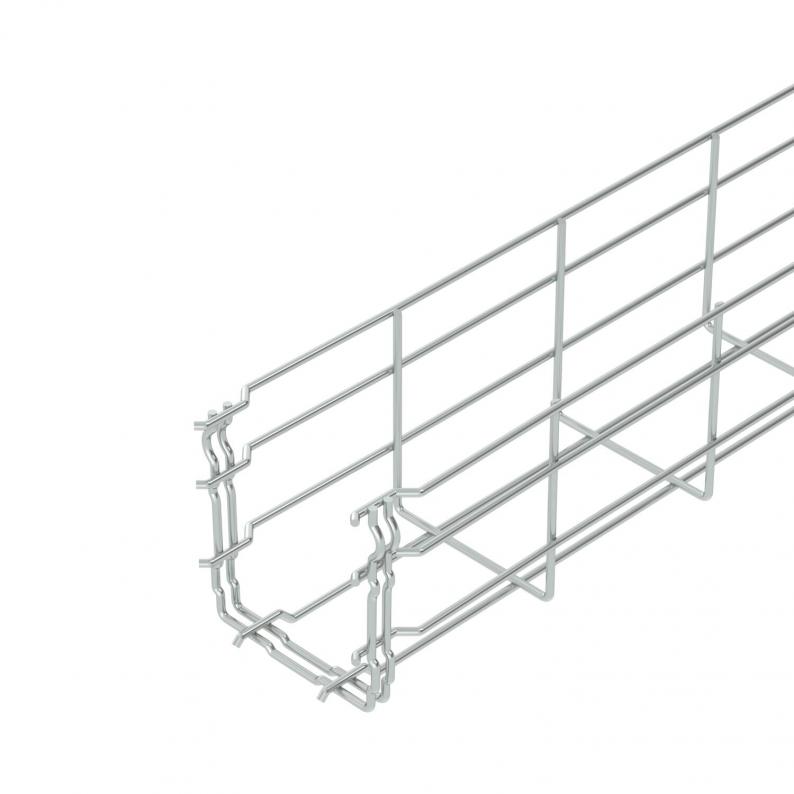

Gitterrinne GR-Magic® 105 G
Gitterrinne GR-Magic® 105 G
Typ GRM 105 100 G | OBO Art.Nr. 6002402 | EAN 4012196020270
Art.Nr. / Typ
Draht-Durchmesser
Nutzquerschnitt
Breite
Funktionserhalt
nein
Höhe
105 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,8532 kg CO2e / 1 Meter |
| Dimension | 105x100x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 82 cm² |
| Nutzquerschnitt | 8200 mm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

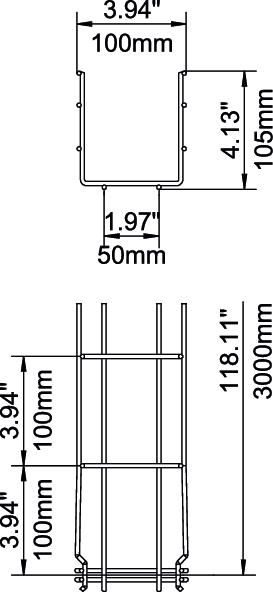

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 0,8 kN/m |
|---|---|
| Stützabstand 1,5m | 0,55 kN/m |
| Stützabstand 2,0m | 0,37 kN/m |
| Stützabstand 2,5m | 0,27 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Funktionserhalt
Höhe
Länge
Nutzquerschnitt
Breite
OBO Art.Nr.
GRM 105 100 G
3,9 mm
nein
105 mm
3000 mm
82 cm²
100 mm
6002402
GRM 105 150 G
3,9 mm
nein
105 mm
3000 mm
130 cm²
150 mm
6002404
GRM 105 200 G
4,8 mm
nein
105 mm
3000 mm
175 cm²
200 mm
6002406
GRM 105 300 G
4,8 mm
nein
105 mm
3000 mm
268 cm²
300 mm
6002408
GRM 105 400 G
4,8 mm
nein
105 mm
3000 mm
363 cm²
400 mm
6002410
GRM 105 500 G
4,8 mm
nein
105 mm
3000 mm
459 cm²
500 mm
6002415
GRM 105 600 G
4,8 mm
nein
105 mm
3000 mm
554 cm²
600 mm
6002417
