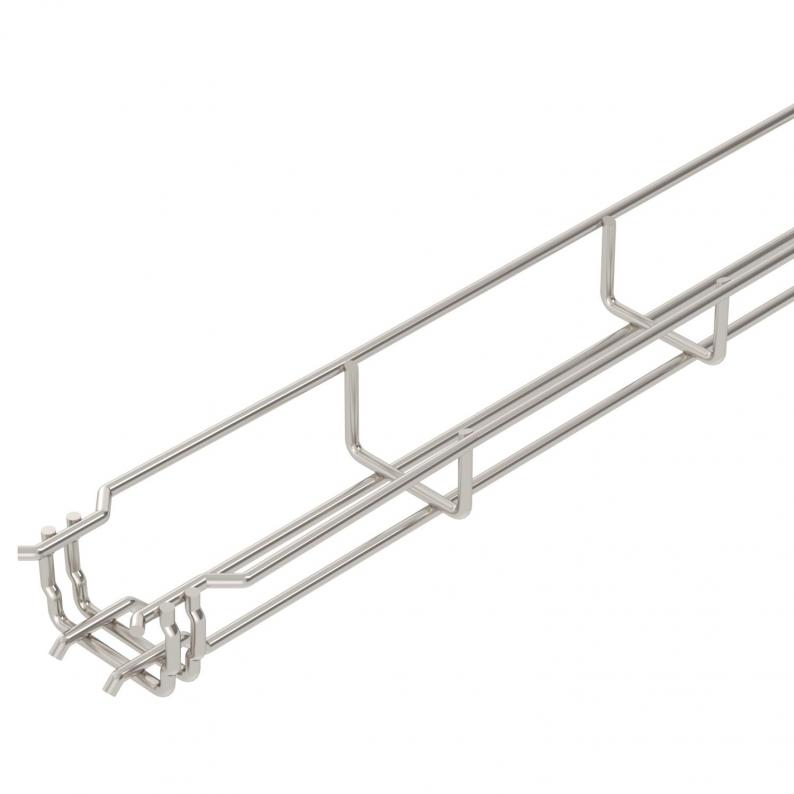

Gitterrinne GR-Magic® 35 A4
Typ GRM 35 50 A4 | Art.Nr. 6000086 | EAN 4012195978077
Art.Nr. / Typ
Länge
Breite
Höhe
Nutzquerschnitt
Draht-Durchmesser
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 35/50 = 20 x 100 mm).
Technische Daten

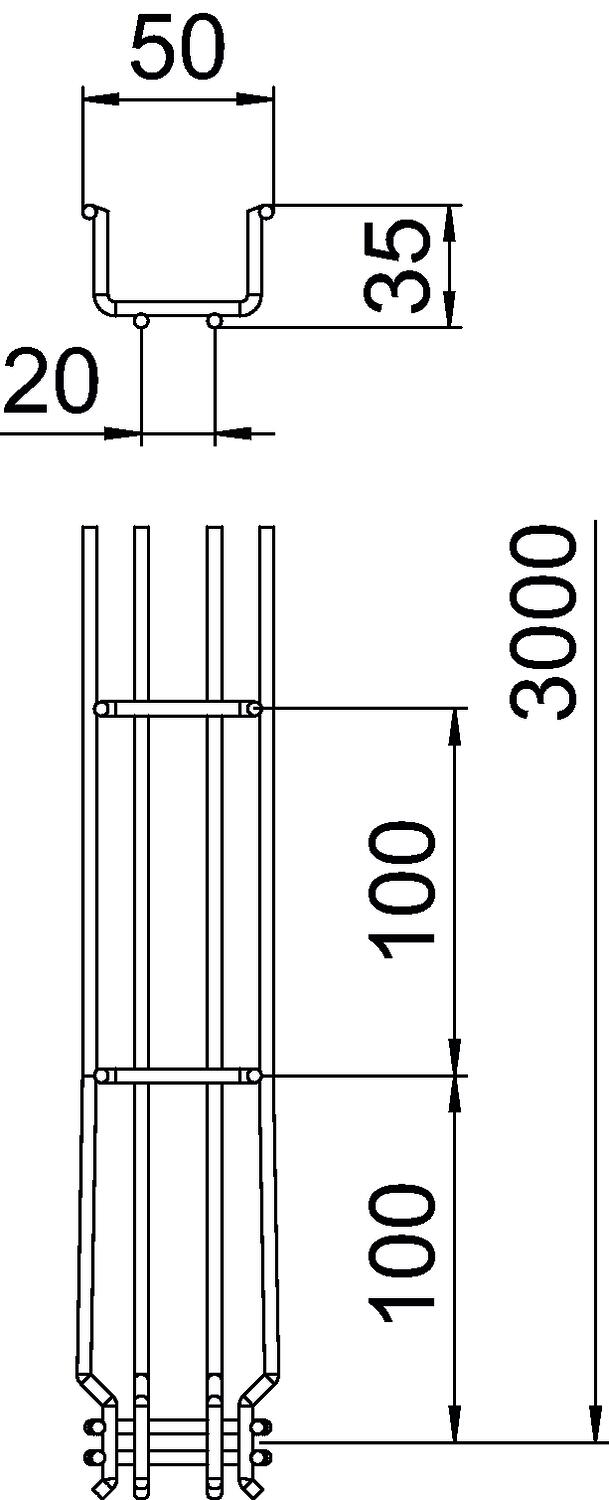

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 50 mm |
| Höhe | 35 mm |
| Maß B | 52 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 9,4 cm² |
| Rostfreier Stahl, gebeizt | ja |
| Nutzquerschnitt | 1750 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | U-Form |
| Draht-Durchmesser | 3,9 mm |
| Dimension | 35x50x3000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4401 |
| Farbe | edelstahl |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,3129 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,1 kN/m |
|---|---|
| Stützabstand 1,0m | 0,25 kN/m |
| Stützabstand 1,5m | 0,11 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (7)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (3)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
GRM 35 50 A4
3000
50
35
nein
9,4
3,9
6000086
GRM 35 100 A4
3000
100
35
nein
23
3,9
6000087
GRM 35 150 A4
3000
150
35
nein
36,6
3,9
6000089
GRM 35 200 A4
3000
200
35
nein
50,1
3,9
6000090

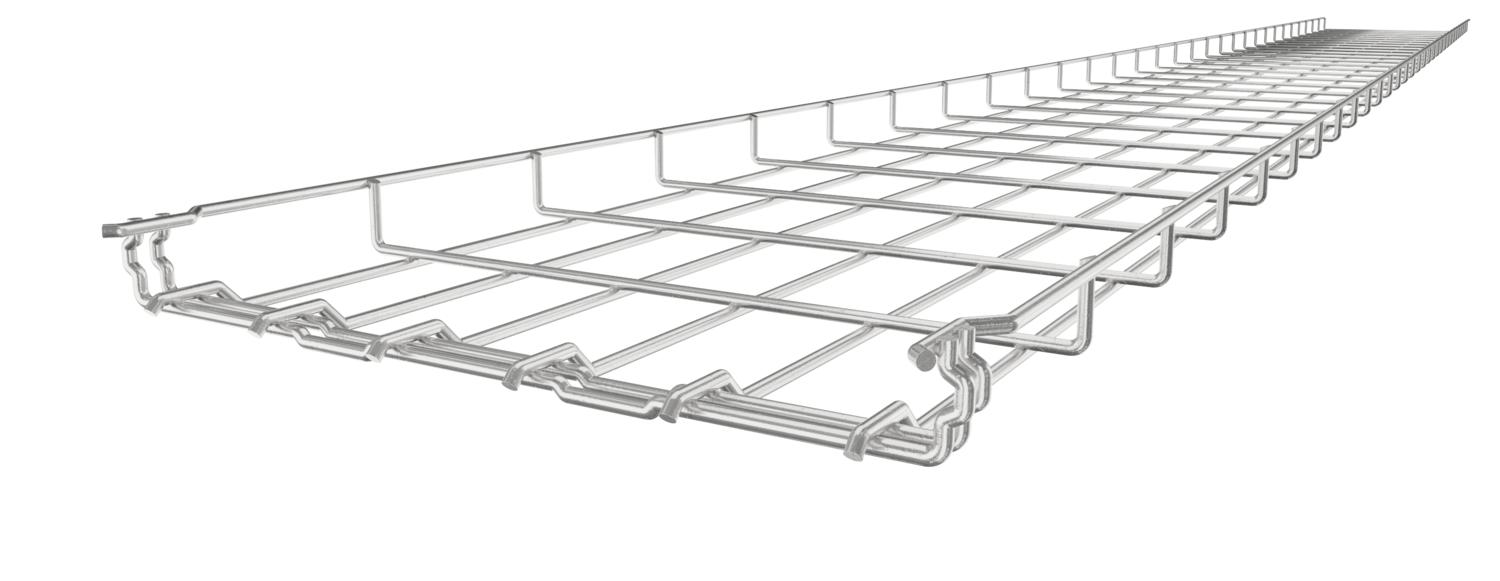

GRM 35 300 A4
3000
300
35
nein
71,3
4,8
6000091
Breite
Nutzquerschnitt
Draht-Durchmesser
GRM 35 50 A4
Art.Nr.
6000086
Länge
3000
Breite
50
Höhe
35
Funktionserhalt
nein
Nutzquerschnitt
9,4
Draht-Durchmesser
3,9
GRM 35 100 A4
Art.Nr.
6000087
Länge
3000
Breite
100
Höhe
35
Funktionserhalt
nein
Nutzquerschnitt
23
Draht-Durchmesser
3,9
GRM 35 150 A4
Art.Nr.
6000089
Länge
3000
Breite
150
Höhe
35
Funktionserhalt
nein
Nutzquerschnitt
36,6
Draht-Durchmesser
3,9
GRM 35 200 A4
Art.Nr.
6000090
Länge
3000
Breite
200
Höhe
35
Funktionserhalt
nein
Nutzquerschnitt
50,1
Draht-Durchmesser
3,9
GRM 35 300 A4
Art.Nr.
6000091
Länge
3000
Breite
300
Höhe
35
Funktionserhalt
nein
Nutzquerschnitt
71,3
Draht-Durchmesser
4,8
