Gitterrinne GR-Magic® 35 FT
Gitterrinne GR-Magic® 35 FT
Art.Nr. 6000071 | EAN 4012195037200
Art.Nr. / Typ
Breite
Nutzquerschnitt
Draht-Durchmesser
Höhe
35 mm
Funktionserhalt
nein
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

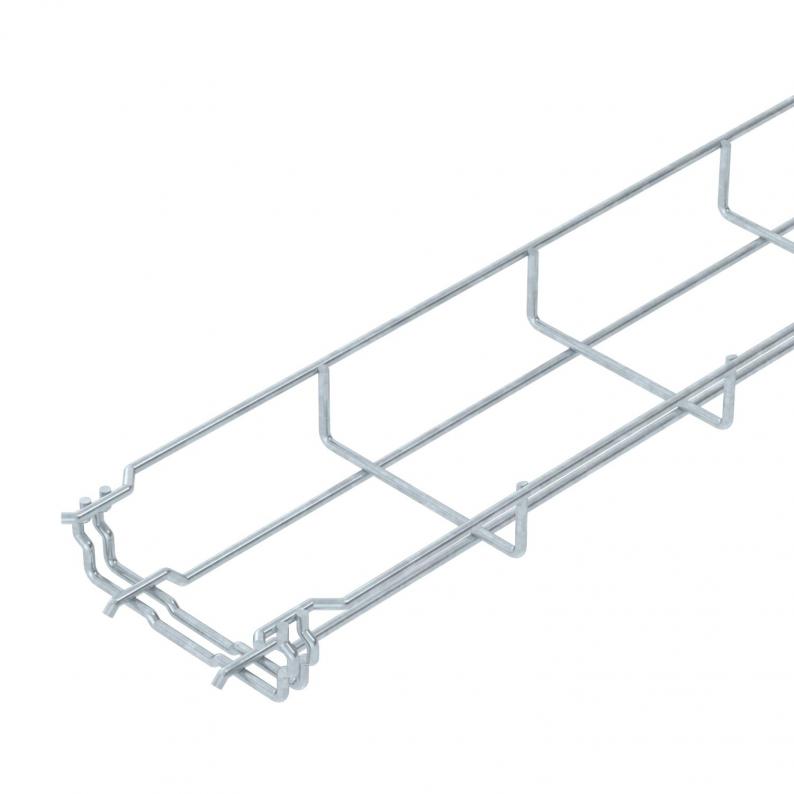

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,1225 kg CO2e / 1 Meter |
| Dimension | 35x100x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 3500 mm² |
| Nutzquerschnitt | 23 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

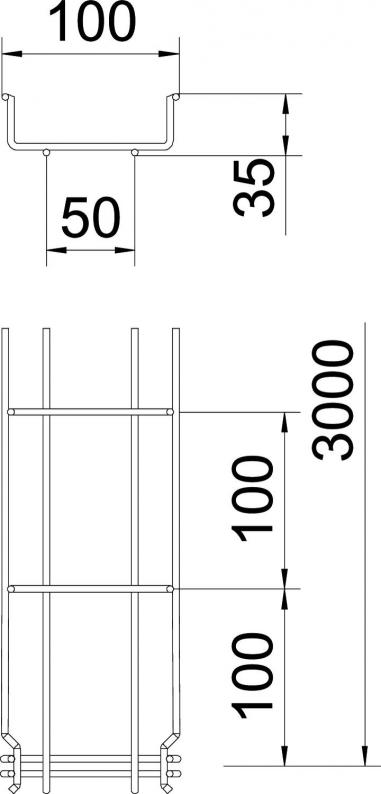

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,0m | 0,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,11 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (5)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Nutzquerschnitt
Höhe
Funktionserhalt
Draht-Durchmesser
Länge
Art.Nr.
GRM 35 50 FT
50 mm
9,4 cm²
35 mm
nein
3,9 mm
3000 mm
6000069
GRM 35 100 FT
100 mm
23 cm²
35 mm
nein
3,9 mm
3000 mm
6000071
GRM 35 150 FT
150 mm
36,6 cm²
35 mm
nein
3,9 mm
3000 mm
6000072
GRM 35 200 FT
200 mm
50,1 cm²
35 mm
nein
3,9 mm
3000 mm
6000073
GRM 35 300 FT
300 mm
71,3 cm²
35 mm
nein
4,8 mm
3000 mm
6000075
Breite
Nutzquerschnitt
Draht-Durchmesser
GRM 35 50 FT
Art.Nr.
6000069
Breite
50 mm
Nutzquerschnitt
9,4 cm²
Höhe
35 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Länge
3000 mm
GRM 35 100 FT
Art.Nr.
6000071
Nutzquerschnitt
23 cm²
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Höhe
35 mm
Breite
100 mm
Länge
3000 mm
GRM 35 150 FT
Art.Nr.
6000072
Funktionserhalt
nein
Nutzquerschnitt
36,6 cm²
Höhe
35 mm
Länge
3000 mm
Breite
150 mm
Draht-Durchmesser
3,9 mm
GRM 35 200 FT
Art.Nr.
6000073
Funktionserhalt
nein
Höhe
35 mm
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Nutzquerschnitt
50,1 cm²
Breite
200 mm
GRM 35 300 FT
Art.Nr.
6000075
Höhe
35 mm
Breite
300 mm
Funktionserhalt
nein
Nutzquerschnitt
71,3 cm²
Länge
3000 mm
Draht-Durchmesser
4,8 mm
