Gitterrinne GR-Magic® 35 FT

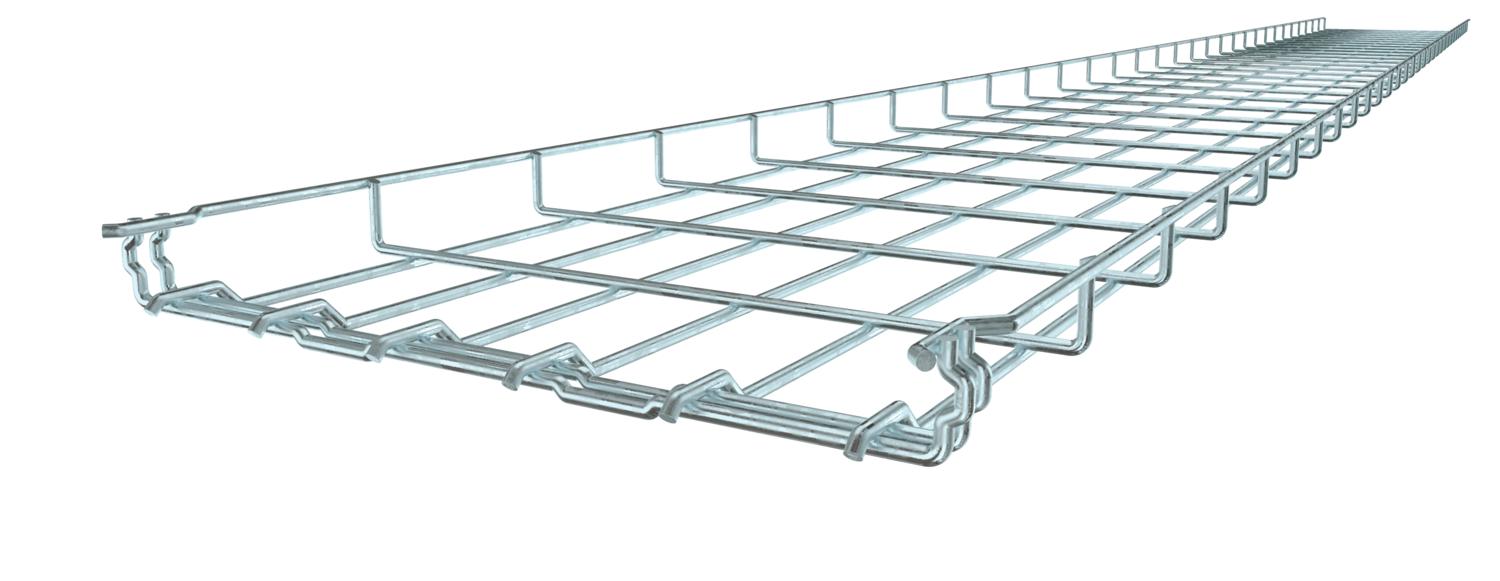

Gitterrinne GR-Magic® 35 FT
Typ GRM 35 50 FT | OBO Art.Nr. 6000069 | EAN 4012195624820
Art.Nr. / Typ
Draht-Durchmesser
Breite
Nutzquerschnitt
Höhe
35 mm
Funktionserhalt
nein
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,0255 kg CO2e / 1 Meter |
| Dimension | 35x50x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 9,4 cm² |
| Nutzquerschnitt | 1750 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 52 mm |
Belastungen
| Stützabstand 1,0m | 0,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,11 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Breite
Nutzquerschnitt
Höhe
Funktionserhalt
Länge
OBO Art.Nr.
GRM 35 50 FT
3,9 mm
50 mm
9,4 cm²
35 mm
nein
3000 mm
6000069
GRM 35 100 FT
3,9 mm
100 mm
23 cm²
35 mm
nein
3000 mm
6000071
GRM 35 150 FT
3,9 mm
150 mm
36,6 cm²
35 mm
nein
3000 mm
6000072
GRM 35 200 FT
3,9 mm
200 mm
50,1 cm²
35 mm
nein
3000 mm
6000073
GRM 35 300 FT
4,8 mm
300 mm
71,3 cm²
35 mm
nein
3000 mm
6000075
Draht-Durchmesser
Breite
Nutzquerschnitt
GRM 35 50 FT
OBO Art.Nr.
6000069
Draht-Durchmesser
3,9 mm
Breite
50 mm
Nutzquerschnitt
9,4 cm²
Höhe
35 mm
Funktionserhalt
nein
Länge
3000 mm
GRM 35 100 FT
OBO Art.Nr.
6000071
Draht-Durchmesser
3,9 mm
Höhe
35 mm
Funktionserhalt
nein
Nutzquerschnitt
23 cm²
Breite
100 mm
Länge
3000 mm
GRM 35 150 FT
OBO Art.Nr.
6000072
Draht-Durchmesser
3,9 mm
Breite
150 mm
Länge
3000 mm
Höhe
35 mm
Funktionserhalt
nein
Nutzquerschnitt
36,6 cm²
GRM 35 200 FT
OBO Art.Nr.
6000073
Draht-Durchmesser
3,9 mm
Breite
200 mm
Höhe
35 mm
Funktionserhalt
nein
Nutzquerschnitt
50,1 cm²
Länge
3000 mm
GRM 35 300 FT
OBO Art.Nr.
6000075
Höhe
35 mm
Breite
300 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Nutzquerschnitt
71,3 cm²
