Gitterrinne GR-Magic® 35 G
Gitterrinne GR-Magic® 35 G
Typ GRM 35 100 G | OBO Art.Nr. 6000062 | EAN 4012195037149
Art.Nr. / Typ
Draht-Durchmesser
Nutzquerschnitt
Breite
Länge
3000 mm
Höhe
35 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

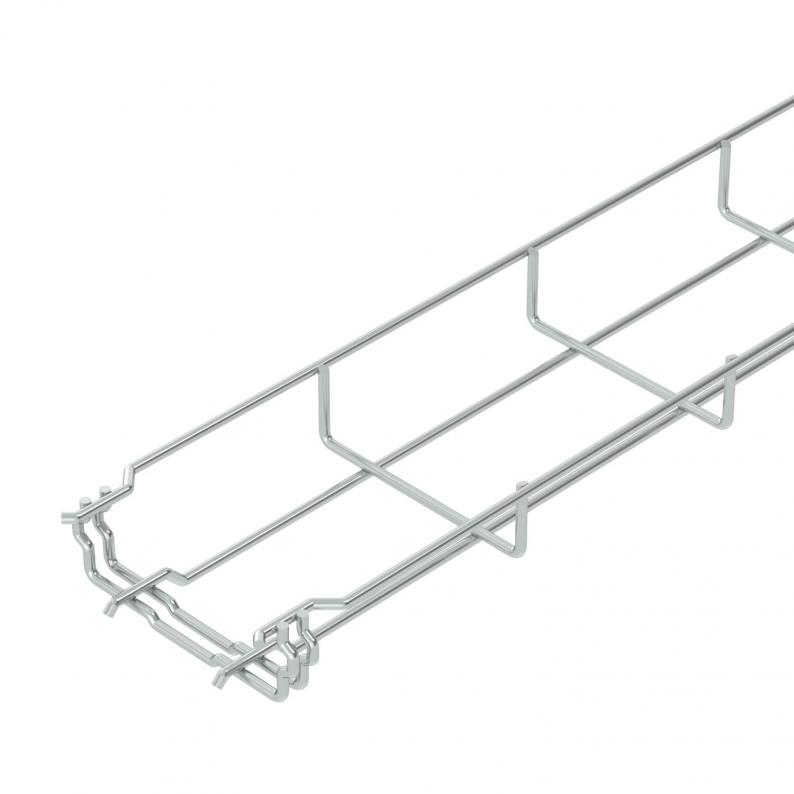

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,9521 kg CO2e / 1 Meter |
| Dimension | 35x100x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 23 cm² |
| Nutzquerschnitt | 3500 mm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

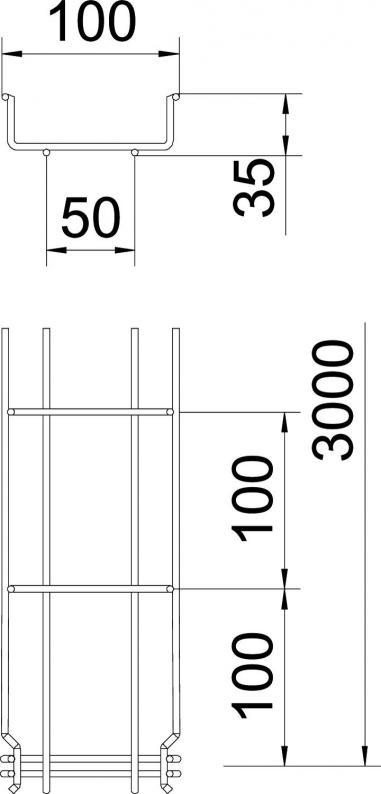

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,0m | 0,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,11 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |

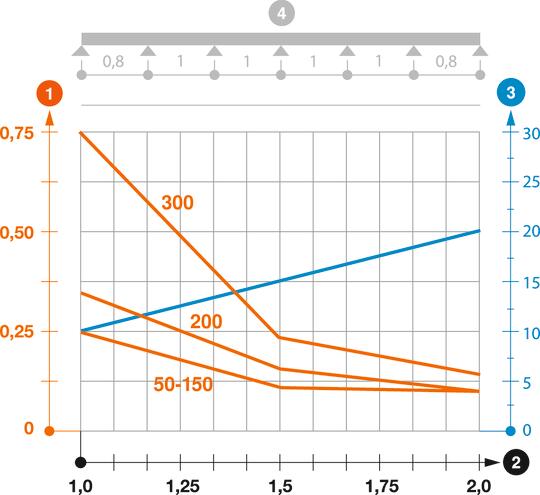

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Länge
Höhe
Funktionserhalt
Draht-Durchmesser
Nutzquerschnitt
Breite
OBO Art.Nr.
GRM 35 50 G
3000 mm
35 mm
nein
3,9 mm
9,4 cm²
50 mm
6000060
GRM 35 100 G
3000 mm
35 mm
nein
3,9 mm
23 cm²
100 mm
6000062
GRM 35 150 G
3000 mm
35 mm
nein
3,9 mm
36,6 cm²
150 mm
6000063
GRM 35 200 G
3000 mm
35 mm
nein
3,9 mm
50,1 cm²
200 mm
6000064
GRM 35 300 G
3000 mm
35 mm
nein
4,8 mm
71,3 cm²
300 mm
6000066
Draht-Durchmesser
Nutzquerschnitt
Breite
GRM 35 50 G
OBO Art.Nr.
6000060
Länge
3000 mm
Höhe
35 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
9,4 cm²
Breite
50 mm
GRM 35 100 G
OBO Art.Nr.
6000062
Funktionserhalt
nein
Nutzquerschnitt
23 cm²
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Höhe
35 mm
Breite
100 mm
GRM 35 150 G
OBO Art.Nr.
6000063
Höhe
35 mm
Draht-Durchmesser
3,9 mm
Breite
150 mm
Nutzquerschnitt
36,6 cm²
Länge
3000 mm
Funktionserhalt
nein
GRM 35 200 G
OBO Art.Nr.
6000064
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Länge
3000 mm
Breite
200 mm
Höhe
35 mm
Nutzquerschnitt
50,1 cm²
GRM 35 300 G
OBO Art.Nr.
6000066
Breite
300 mm
Nutzquerschnitt
71,3 cm²
Funktionserhalt
nein
Höhe
35 mm
Draht-Durchmesser
4,8 mm
Länge
3000 mm
