Gitterrinne GR-Magic® 35 G
Gitterrinne GR-Magic® 35 G
Typ GRM 35 50 G | OBO Art.Nr. 6000060 | EAN 4012195624813
Art.Nr. / Typ
Breite
Draht-Durchmesser
Nutzquerschnitt
Länge
3000 mm
Höhe
35 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

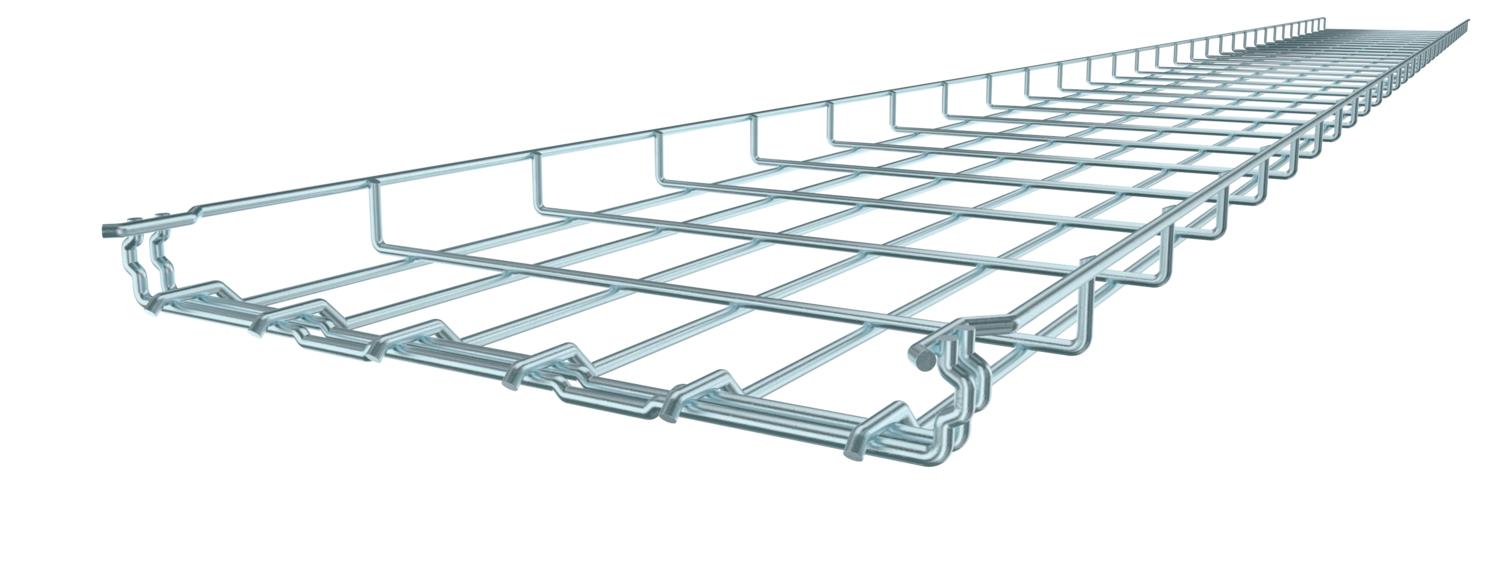

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,8706 kg CO2e / 1 Meter |
| Dimension | 35x50x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 9,4 cm² |
| Nutzquerschnitt | 1750 mm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

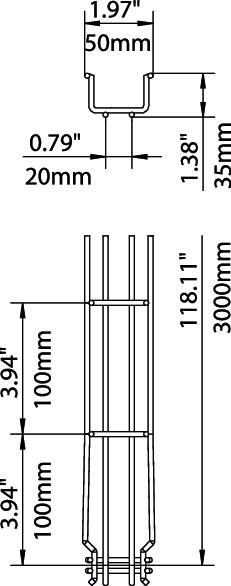

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 52 mm |
Belastungen
| Stützabstand 1,0m | 0,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,11 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Draht-Durchmesser
Höhe
Funktionserhalt
Nutzquerschnitt
OBO Art.Nr.
GRM 35 50 G
3000 mm
50 mm
3,9 mm
35 mm
nein
9,4 cm²
6000060
GRM 35 100 G
3000 mm
100 mm
3,9 mm
35 mm
nein
23 cm²
6000062
GRM 35 150 G
3000 mm
150 mm
3,9 mm
35 mm
nein
36,6 cm²
6000063
GRM 35 200 G
3000 mm
200 mm
3,9 mm
35 mm
nein
50,1 cm²
6000064
GRM 35 300 G
3000 mm
300 mm
4,8 mm
35 mm
nein
71,3 cm²
6000066
Breite
Draht-Durchmesser
Nutzquerschnitt
GRM 35 50 G
OBO Art.Nr.
6000060
Länge
3000 mm
Breite
50 mm
Draht-Durchmesser
3,9 mm
Höhe
35 mm
Funktionserhalt
nein
Nutzquerschnitt
9,4 cm²
GRM 35 100 G
OBO Art.Nr.
6000062
Nutzquerschnitt
23 cm²
Funktionserhalt
nein
Höhe
35 mm
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Breite
100 mm
GRM 35 150 G
OBO Art.Nr.
6000063
Funktionserhalt
nein
Länge
3000 mm
Nutzquerschnitt
36,6 cm²
Höhe
35 mm
Breite
150 mm
Draht-Durchmesser
3,9 mm
GRM 35 200 G
OBO Art.Nr.
6000064
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Höhe
35 mm
Breite
200 mm
Nutzquerschnitt
50,1 cm²
Länge
3000 mm
GRM 35 300 G
OBO Art.Nr.
6000066
Nutzquerschnitt
71,3 cm²
Draht-Durchmesser
4,8 mm
Breite
300 mm
Höhe
35 mm
Länge
3000 mm
Funktionserhalt
nein
