Gitterrinne GR-Magic® 55 A2
Typ GRM 55 50 A2 | Art.Nr. 6001070 | EAN 4012195430933
Art.Nr. / Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
kl. VKE: 3 m
3m
Beschreibung

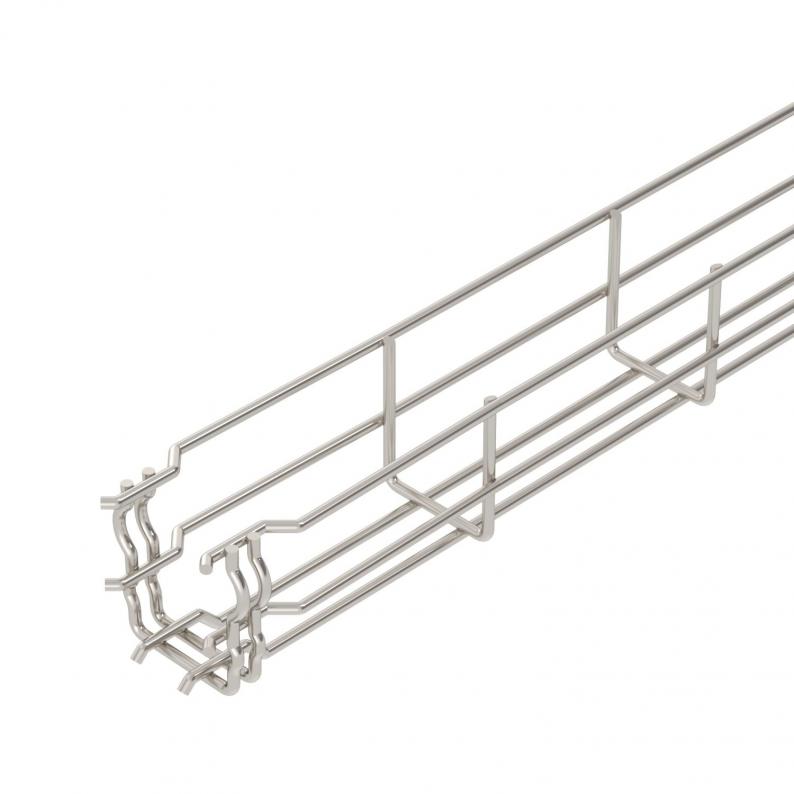

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 55/50 = 20 x 100 mm).
Technische Daten
Abmessungen

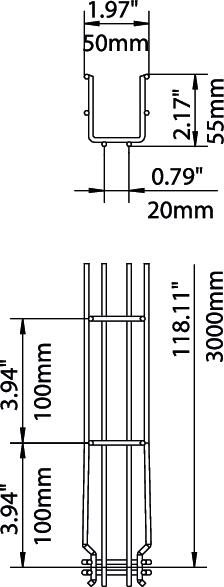

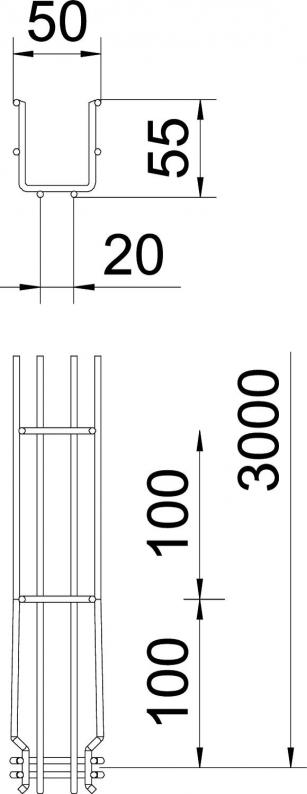

| Länge | 3000 mm |
|---|---|
| Breite | 50 mm |
| Höhe | 55 mm |
| Maß B | 52 mm |
| Maß H | 58 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Nutzquerschnitt | 16 cm² |
| Rostfreier Stahl, gebeizt | ja |
| Nutzquerschnitt | 1600 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | U-Form |
| Draht-Durchmesser | 3,9 mm |
| Dimension | 55x50x3000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,4068 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,1 kN/m |
|---|---|
| Stützabstand 2,5m | 0,1 kN/m |
| Stützabstand 1,0m | 0,35 kN/m |
| Stützabstand 1,5m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (10)
Erklärungen (4)
Zertifikate (4)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
GRM 55 50 A2
3000
50
55
ja
16
3,9
6001070
GRM 55 100 A2
3000
100
55
ja
40
3,9
6001072
GRM 55 150 A2
3000
150
55
ja
63
3,9
6001074
GRM 55 200 A2
3000
200
55
ja
87
3,9
6001076
GRM 55 300 A2
3000
300
55
ja
129
4,8
6001078
GRM 55 400 A2
3000
400
55
ja
175
4,8
6001080
GRM 55 500 A2
3000
500
55
nein
220
4,8
6001082
GRM 55 600 A2
3000
600
55
nein
265
4,8
