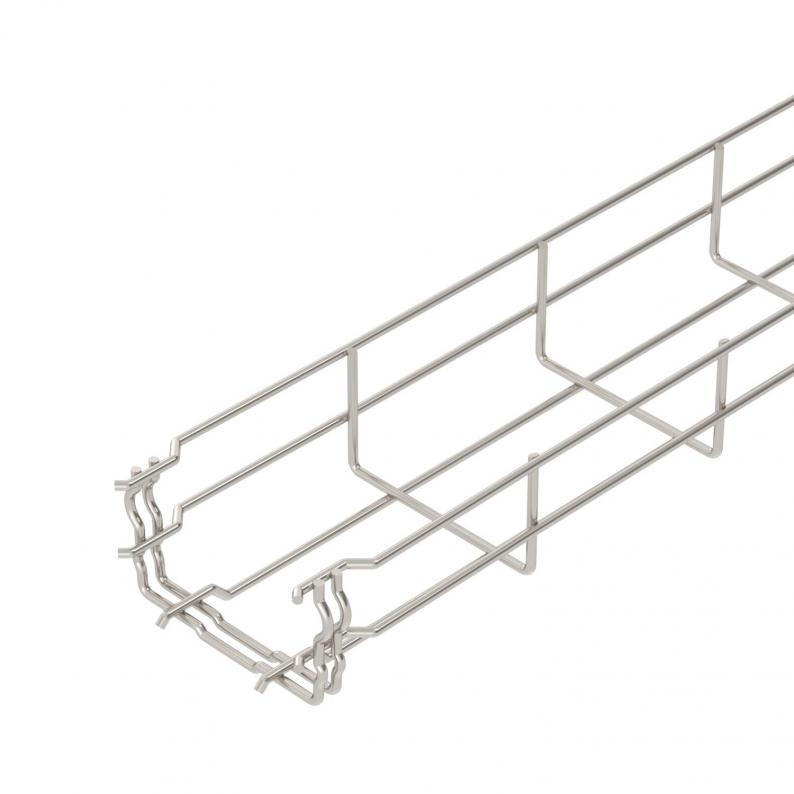

Gitterrinne GR-Magic® 55 A4
Typ GRM 55 100 A4 | Art.Nr. 6001088 | EAN 4012195166016
Art.Nr. / Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 55/50 = 20 x 100 mm).
Technische Daten

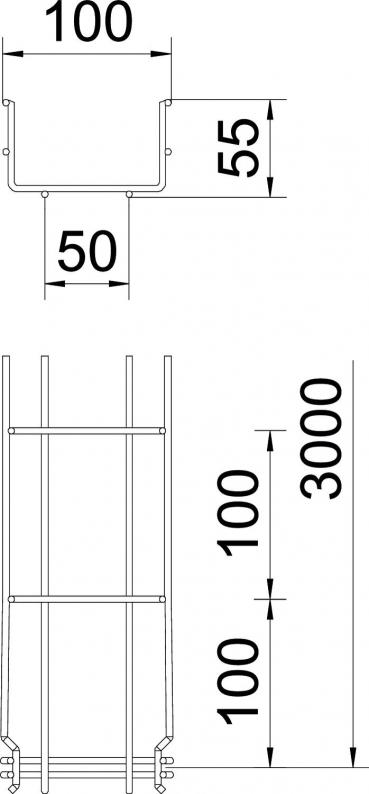

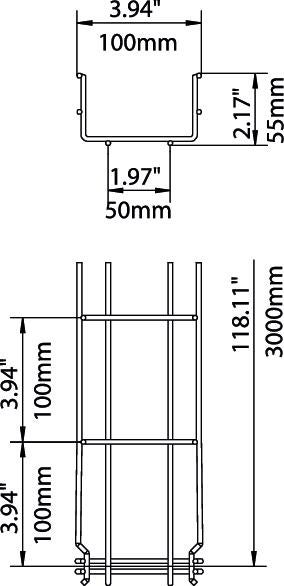

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 55 mm |
| Maß B | 100 mm |
| Maß H | 58 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 40 cm² |
| Rostfreier Stahl, gebeizt | ja |
| Nutzquerschnitt | 4000 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | U-Form |
| Draht-Durchmesser | 3,9 mm |
| Dimension | 55x100x3000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4401 |
| Farbe | edelstahl |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,6441 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,1 kN/m |
|---|---|
| Stützabstand 2,5m | 0,1 kN/m |
| Stützabstand 1,0m | 0,35 kN/m |
| Stützabstand 1,5m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (11)
Erklärungen (4)
Zertifikate (4)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
GRM 55 50 A4
3000
50
55
ja
16
3,9
6001087
GRM 55 100 A4
3000
100
55
ja
40
3,9
6001088
GRM 55 150 A4
3000
150
55
ja
63
3,9
6001090
GRM 55 200 A4
3000
200
55
ja
87
3,9
6001091

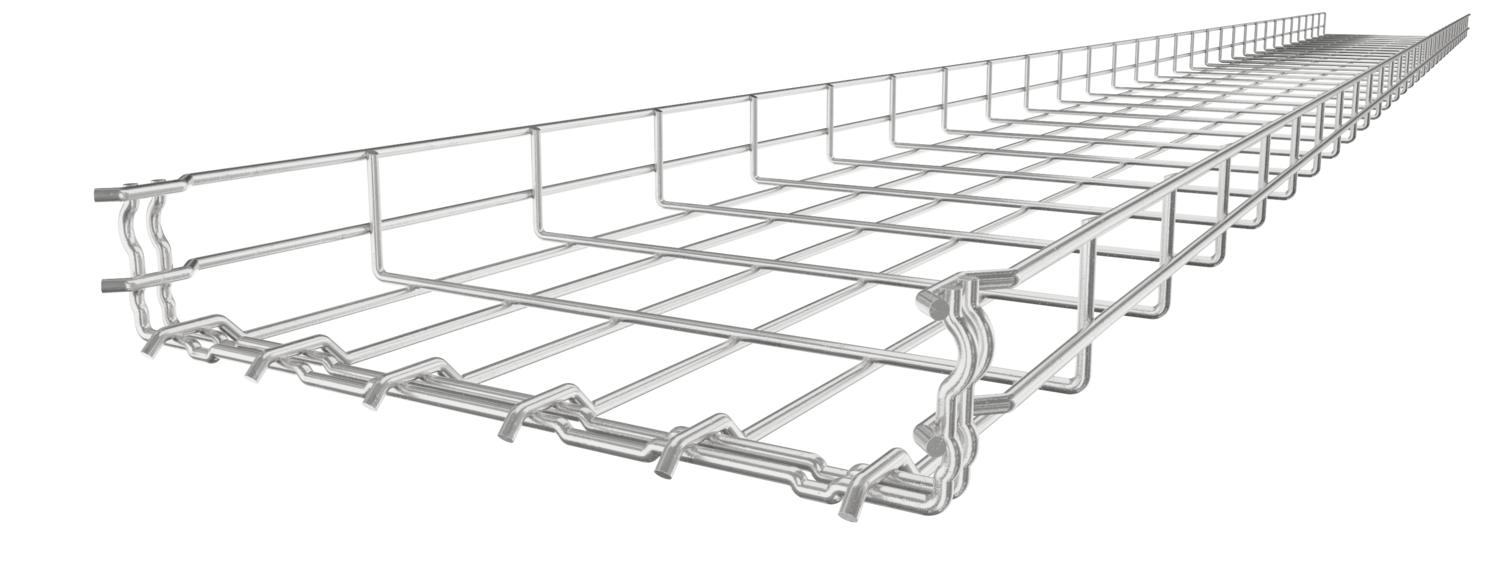

GRM 55 300 A4
3000
300
55
ja
129
4,8
6001093
GRM 55 400 A4
3000
400
55
ja
175
4,8
6001095
GRM 55 500 A4
3000
500
55
nein
220
4,8
6001097
GRM 55 600 A4
3000
600
55
nein
265
4,8
6001099
Breite
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
GRM 55 50 A4
Art.Nr.
6001087
Länge
3000
Breite
50
Höhe
55
Funktionserhalt
ja
Nutzquerschnitt
16
Draht-Durchmesser
3,9
GRM 55 100 A4
Art.Nr.
6001088
Länge
3000
Breite
100
Höhe
55
Funktionserhalt
ja
Nutzquerschnitt
40
Draht-Durchmesser
3,9
GRM 55 150 A4
Art.Nr.
6001090
Länge
3000
Breite
150
Höhe
55
Funktionserhalt
ja
Nutzquerschnitt
63
Draht-Durchmesser
3,9
GRM 55 200 A4
Art.Nr.
6001091
Länge
3000
Breite
200
Höhe
55
Funktionserhalt
ja
Nutzquerschnitt
87
Draht-Durchmesser
3,9
GRM 55 300 A4
Art.Nr.
6001093
Länge
3000
Breite
300
Höhe
55
Funktionserhalt
ja
Nutzquerschnitt
129
Draht-Durchmesser
4,8
GRM 55 400 A4
Art.Nr.
6001095
Länge
3000
Breite
400
Höhe
55
Funktionserhalt
ja
Nutzquerschnitt
175
Draht-Durchmesser
4,8
GRM 55 500 A4
Art.Nr.
6001097
Länge
3000
Breite
500
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
220
Draht-Durchmesser
4,8
GRM 55 600 A4
Art.Nr.
6001099
Länge
3000
Breite
600
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
265
Draht-Durchmesser
4,8
