Gitterrinne GR-Magic® 55 FT
Typ GRM 55 100 FT | Art.Nr. 6001416 | EAN 4012196814879
Art.Nr. / Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
kl. VKE: 3 m
3m
Beschreibung

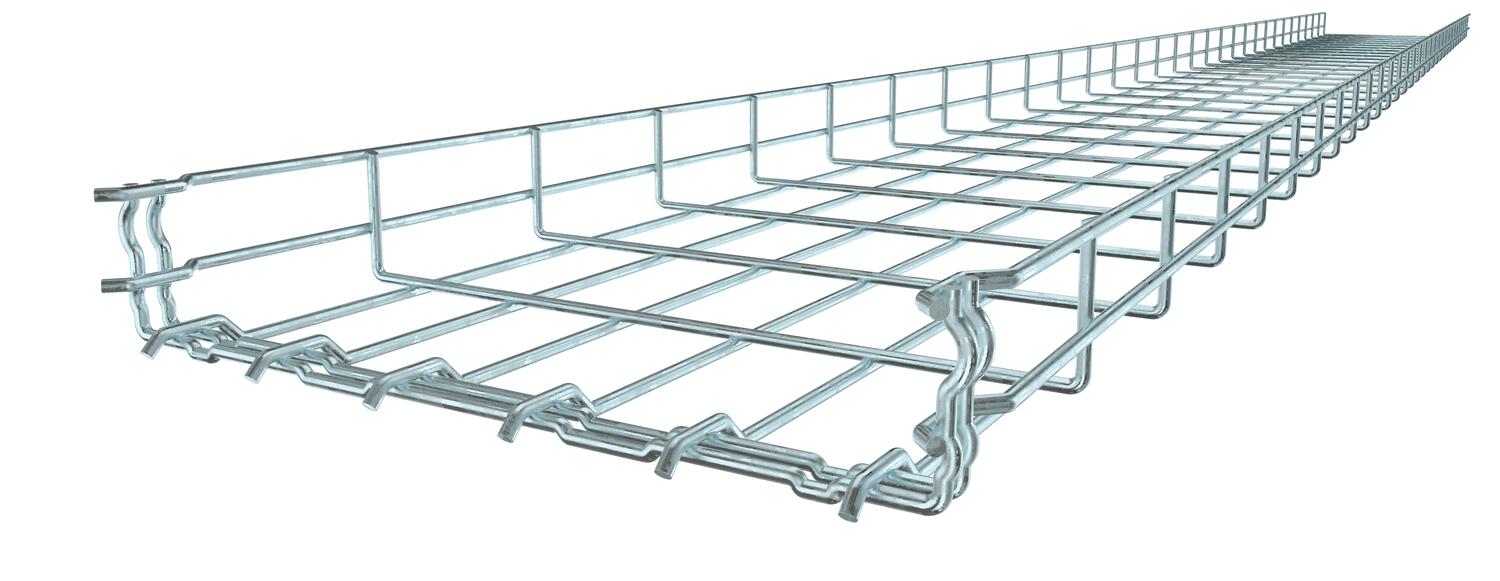

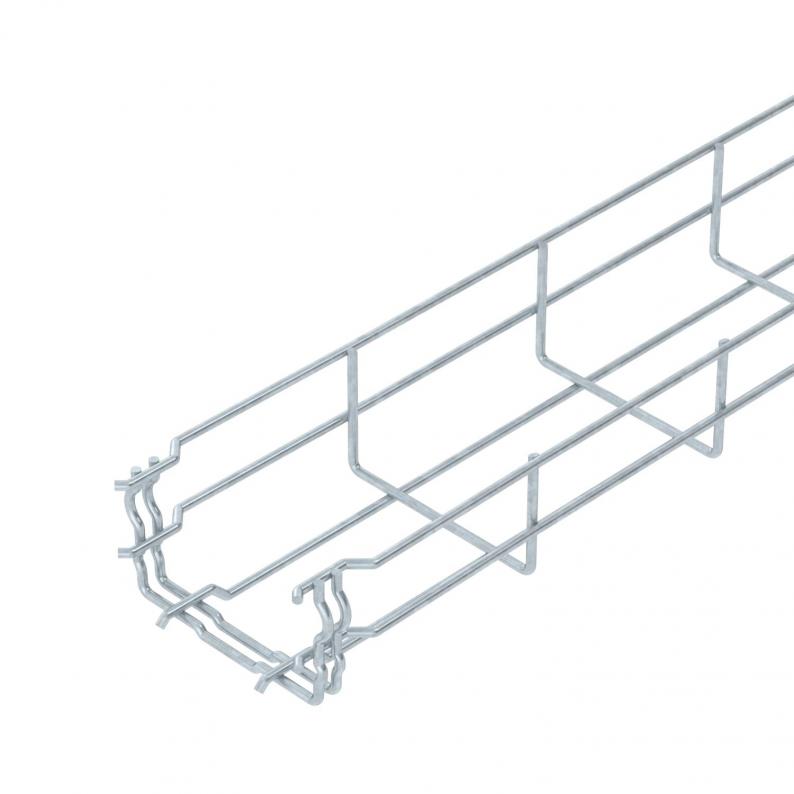

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.
Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 55/50 = 20 x 100 mm).
Technische Daten
Abmessungen

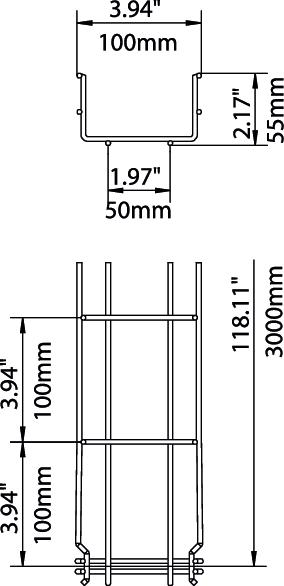

| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 55 mm |
| Maß B | 100 mm |
| Maß H | 58 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 40 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 4000 mm² |
| Integrierte Trennwand | ohne |
| Schraublose Verbinder | ja |
| Profilform | U-Form |
| Draht-Durchmesser | 3,9 mm |
| Dimension | 55x100x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,594 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,1 kN/m |
|---|---|
| Stützabstand 2,5m | 0,1 kN/m |
| Stützabstand 1,0m | 0,35 kN/m |
| Stützabstand 1,5m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
