Gitterrinne GR-Magic® 55 mit Trennsteg
Typ GRM-T 55 400 G
|Art.Nr. 6006457
|EAN 4012196151936
Art.Nr. / Typ
Länge
Breite
Höhe
Nutzquerschnitt
Draht-Durchmesser
kl. VKE: 3 m
3m
m
Beschreibung

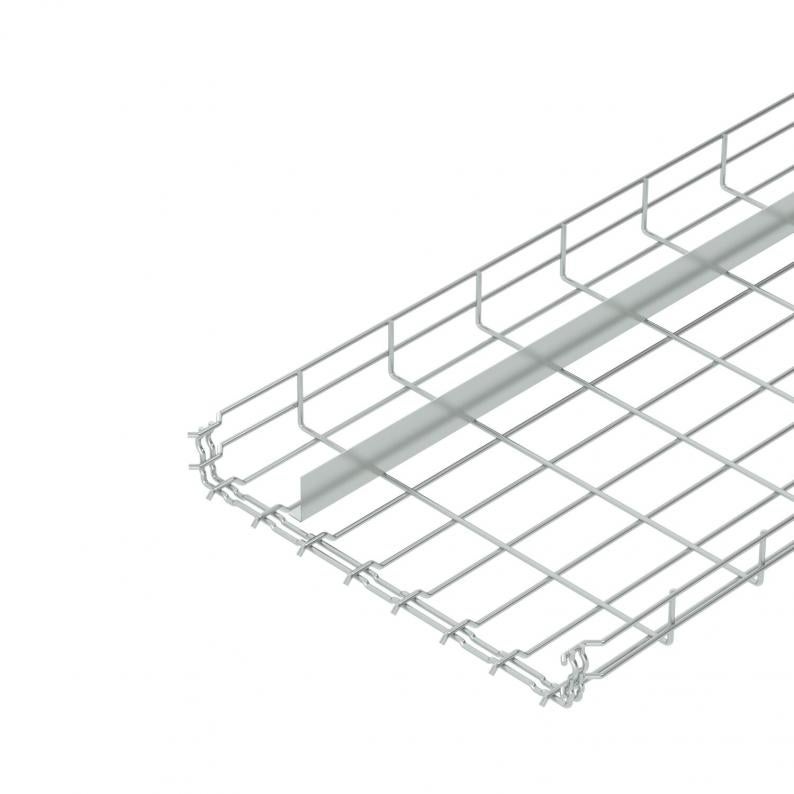

Gitterrinne mit angeformtem Verbinder und eingeschweißtem Trennsteg in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm.
Technische Daten

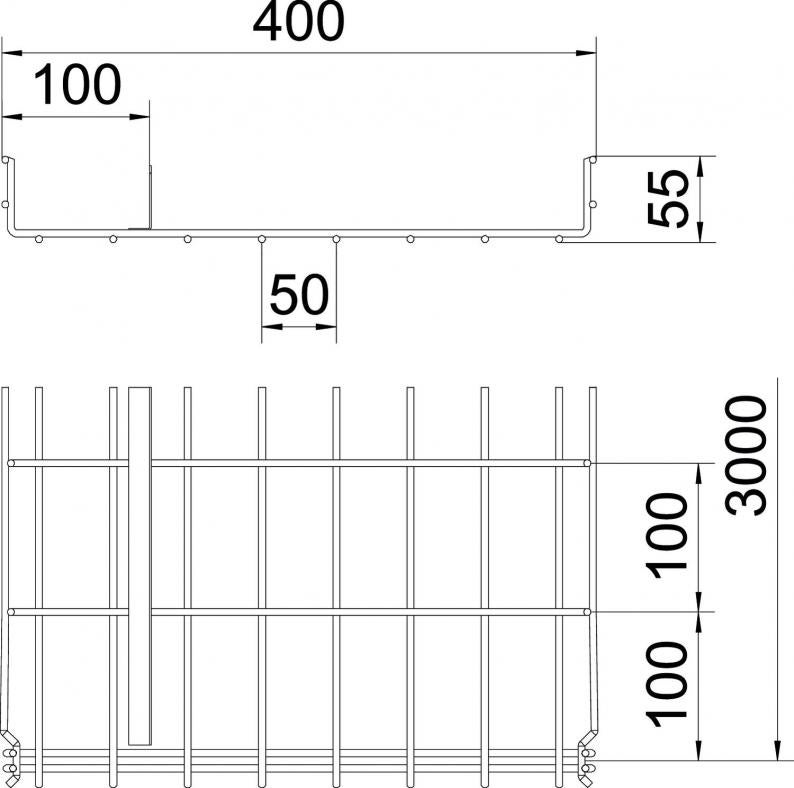

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 400 mm |
| Höhe | 55 mm |
| Maß A | 299,5 mm |
| Maß B | 400 mm |
| Maß H | 58 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 175 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 17500 mm² |
| Integrierte Trennwand | eine |
| Schraublose Verbinder | ja |
| Profilform | U-Form |
| ROHS Konform | ja |
| Draht-Durchmesser | 4,8 mm |
| Dimension | 55x400x3000 |
| Oberfläche | galvanisch verzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Produktserie | GRM-Serie |
Belastungen
| Stützabstand 1,0m | 1,5 kN/m |
|---|---|
| Stützabstand 1,5m | 0,8 kN/m |
| Stützabstand 2,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Umweltdaten
5,1541 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,1541 kg CO2e / 1 Meter |
|---|---|
| CO₂ Fußabdruck Wert (GWP) | 5,1541 kg CO₂e |
| Ermittlungsdatum CO2 Wert | 2025-05-21T00:00:00.000+0200 |
| Deklarierte Einheit | Meter |
| Menge der deklarierten Einheit | 1 |
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (3)
Zertifikate (4)
Anleitungen & Hilfen (3)
Artikelbilder (3)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
GRM-T 55 100 G
3000
100
55
nein
40
3,9
6006453
GRM-T 55 200 G
3000
200
55
nein
87
3,9
6006455
GRM-T 55 300 G
3000
300
55
nein
129
4,8
6006456
GRM-T 55 400 G
3000
400
55
nein
175
4,8
6006457
GRM-T 55 500 G
3000
500
55
nein
220
4,8
6006458
Breite
Nutzquerschnitt
Draht-Durchmesser
GRM-T 55 100 G
Art.Nr.
6006453
Länge
3000
Breite
100
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
40
Draht-Durchmesser
3,9
GRM-T 55 200 G
Art.Nr.
6006455
Länge
3000
Breite
200
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
87
Draht-Durchmesser
3,9
GRM-T 55 300 G
Art.Nr.
6006456
Länge
3000
Breite
300
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
129
Draht-Durchmesser
4,8
GRM-T 55 400 G
Art.Nr.
6006457
Länge
3000
Breite
400
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
175
Draht-Durchmesser
4,8
GRM-T 55 500 G
Art.Nr.
6006458
Länge
3000
Breite
500
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
220
Draht-Durchmesser
4,8
