Gitterrinnenbogen 90° FT
Gitterrinnenbogen 90° FT
Art.Nr. 6002307 | EAN 4012196002054
Art.Nr. / Typ
Draht-Durchmesser
Breite
Funktionserhalt
nein
kl. VKE: 1 Stück
1Stück
Beschreibung

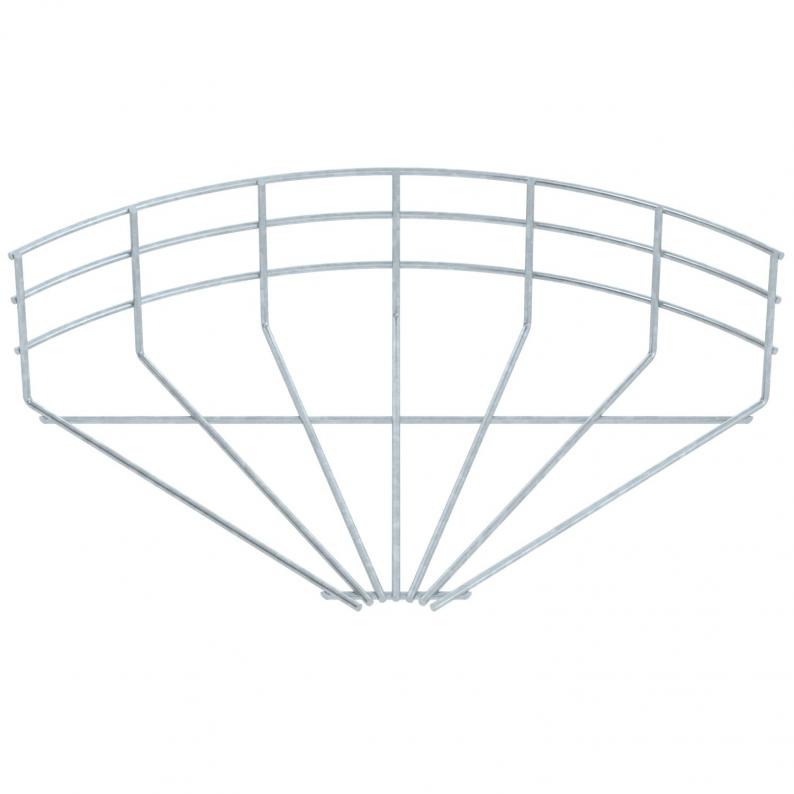

Bogen 90°, horizontal, für Gitterrinnen mit der Seitenhöhe 105 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Bauform | Bogen horizontal |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,4758 kg CO2e / 1 Stück |
| Dimension | 105x100 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 105 mm |
| Maß A | 28 mm |
| Maß B | 106 mm |
| Maß H | 108 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Breite
Funktionserhalt
Art.Nr.
GRB 90 110 FT
3,9 mm
100 mm
nein
6002307
GRB 90 120 FT
4,8 mm
200 mm
nein
6002315
GRB 90 130 FT
4,8 mm
300 mm
nein
6002323
GRB 90 140 FT
4,8 mm
400 mm
nein
6002331
GRB 90 150 FT
4,8 mm
500 mm
nein
6002358
GRB 90 160 FT
4,8 mm
600 mm
nein
6002366
Draht-Durchmesser
Breite
GRB 90 110 FT
Art.Nr.
6002307
Draht-Durchmesser
3,9 mm
Breite
100 mm
Funktionserhalt
nein
GRB 90 120 FT
Art.Nr.
6002315
Funktionserhalt
nein
Breite
200 mm
Draht-Durchmesser
4,8 mm
GRB 90 130 FT
Art.Nr.
6002323
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Breite
300 mm
GRB 90 140 FT
Art.Nr.
6002331
Breite
400 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
GRB 90 150 FT
Art.Nr.
6002358
Breite
500 mm
Draht-Durchmesser
4,8 mm
Funktionserhalt
nein
GRB 90 160 FT
Art.Nr.
6002366
Draht-Durchmesser
4,8 mm
Funktionserhalt
nein
Breite
600 mm
