Kabelabzweigkasten A 11
Typ A 11 | Art.Nr. 2000342 | EAN 4012195152170
Art.Nr. / Typ
Lichte Innenmaße
Farbe
Anzahl der Einführungen
12
Schutzart
IP55
kl. VKE: 10 Stück
10Stück
Beschreibung
Schutzart IP55, Nennspannung 690 V, Nennquerschnitt 2,5 mm², 12 Einführungen für Kabeldurchmesser 5-14 mm.
Klemmdeckel.

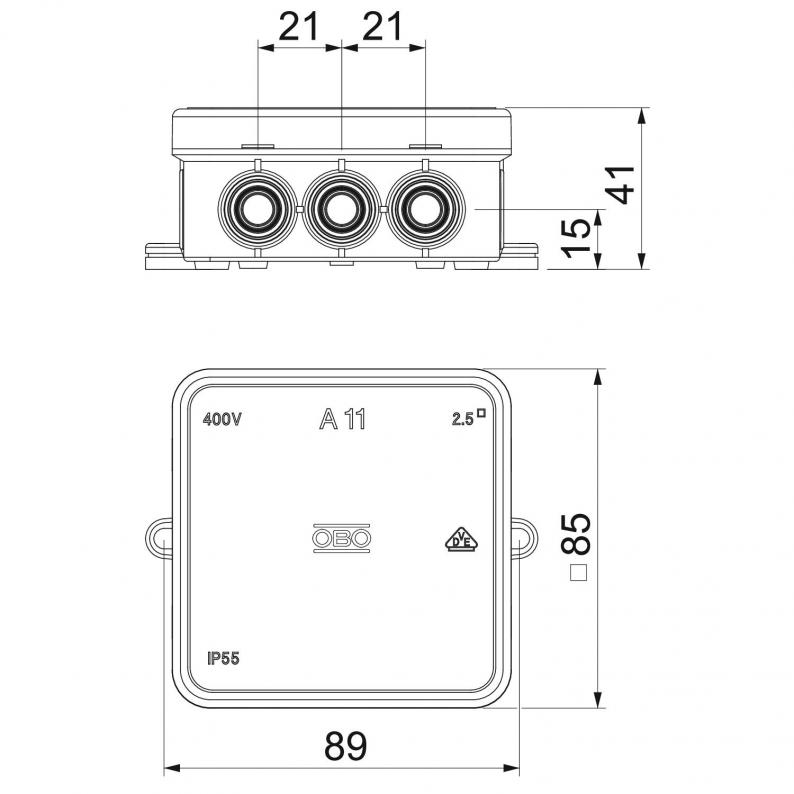

Abmessungen: 85 x 85 x 40 mm
Lichte Innenmaße: 75 x 75 x 35 mm
Je 10 Dosen 1 Ausschneidwerkzeug
Klemmdeckel.
Abmessungen: 85 x 85 x 40 mm
Lichte Innenmaße: 75 x 75 x 35 mm
Je 10 Dosen 1 Ausschneidwerkzeug
Technische Daten
Abmessungen
| Länge | 85 mm |
|---|---|
| Breite | 85 mm |
| Höhe | 40 mm |
| Lichte Innenmaße | 75x75x35 mm |
Technische Daten
| Art der Einführung | Kabel |
|---|---|
| Halogenfrei | ja |
| Anzahl der Einführungen | 12 |
| Einführung von Hinten | nein |
| Transparenter Deckel | nein |
| Schutzart | IP55 |
| Nennspannung | 690 V |
| Anreihbar | ja |
| Mit Deckel | ja |
| Plombierbar | nein |
| Art der Einführung | Kabel |
| für Ex-Zone | ohne |
| Bemessungsisolationsspannung Ui | 690 V |
| Funktionserhalt | ohne |
| Explosionsgeprüfte Ausführung | nein |
| Art der Gehäusedurchführung | Vorprägung |
| Mit Abschirmung | nein |
| Witterungsbeständig | nein |
| für Rohrdurchmesser | 14 mm |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Max. Leiterquerschnitt | 2,5 mm² |
| Nennquerschnitt min. | 2,5 mm² |
| Form | quadratisch |
| Bestückung | ohne |
| Deckel | nicht transparent |
| Deckelbefestigung | aufrastend |
| Montageart | Wand-/ Deckenmontage |
| Temperatureinsatzbereich min. | -5 °C |
| Temperatureinsatzbereich max. | 45 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | 85x85x40 |
| Werkstoff | Polyethylen |
| Farbe | lichtgrau; RAL 7035 |
| Ausführung Deckel Kabelabzweigkasten | Blinddeckel |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1196 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Lichte Innenmaße
Anzahl der Einführungen
Schutzart
Farbe
Art.Nr.
A11 HF SW
75x75x35
12
IP55
graphitschwarz; RAL 9011
2000182
A 11 HF RO
75x75x35
12
IP55
rot
2000164
A 11 HF RW
75x75x35
12
IP55
reinweiß; RAL 9010
2000180
A 11
75x75x35
12
IP55
lichtgrau; RAL 7035
2000342
Farbe
A11 HF SW
Art.Nr.
2000182
Lichte Innenmaße
75x75x35
Anzahl der Einführungen
12
Schutzart
IP55
Farbe
graphitschwarz; RAL 9011
A 11 HF RO
Art.Nr.
2000164
Lichte Innenmaße
75x75x35
Anzahl der Einführungen
12
Schutzart
IP55
Farbe
rot
A 11 HF RW
Art.Nr.
2000180
Lichte Innenmaße
75x75x35
Anzahl der Einführungen
12
Schutzart
IP55
Farbe
reinweiß; RAL 9010
A 11
Art.Nr.
2000342
Lichte Innenmaße
75x75x35
Anzahl der Einführungen
12
Schutzart
IP55
Farbe
lichtgrau; RAL 7035
