Kabelabzweigkasten A 8 mit Klemmleiste

Typ A 8 5 | Art.Nr. 2000024 | EAN 4012195151456

Datenblatt (PDF)

Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

2000024 / A 8 5

Anzahl der Einführungen

Schutzart

IP55

Farbe

lichtgrau; RAL 7035

kl. VKE: 10 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Schutzart IP55, Nennspannung 690 V, Nennquerschnitt 2,5 mm², 7 Einführungen für Kabeldurchmesser 5-14 mm.
Klemmdeckel.

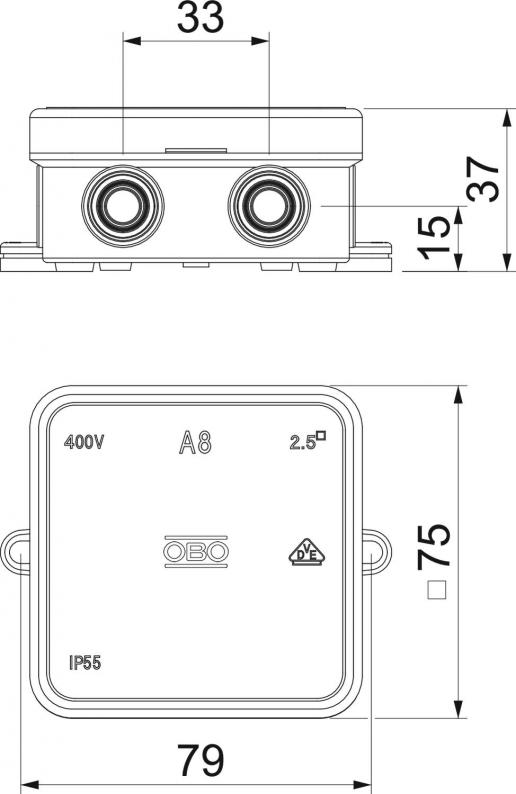

Abmessungen: 75 x 75 x 36,2 mm
Lichte Innenmaße: 65 x 65 x 32 mm
Je 10 Dosen 1 Ausschneidwerkzeug

Technische Daten

Abmessungen

Länge	75 mm
Breite	75 mm
Höhe	36,7 mm
Lichte Innenmaße	65x65x32 mm

Technische Daten

Art der Einführung	Kabel
Halogenfrei	ja
Anzahl der Einführungen	7
Anzahl der Klemmen	5
Einführung von Hinten	nein
Transparenter Deckel	nein
Schutzart	IP55
Nennspannung	690 V
Anreihbar	ja
Mit Deckel	ja
Plombierbar	nein
Art der Einführung	Kabel
für Ex-Zone	ohne
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Explosionsgeprüfte Ausführung	nein
Art der Gehäusedurchführung	Vorprägung
Mit Abschirmung	nein
Witterungsbeständig	nein
für Ex-Zone Gas	ohne
für Ex-Zone Staub	ohne
Max. Leiterquerschnitt	2,5 mm²
Nennquerschnitt min.	2,5 mm²
Form	quadratisch
Bestückung	Klemme
Deckel	nicht transparent
Deckelbefestigung	aufrastend
Montageart	Wand-/ Deckenmontage
Temperatureinsatzbereich max.	45 °C
Temperatureinsatzbereich min.	-5 °C
flammwidrig	nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C
Dimension	75x75x36
Werkstoff	Polyethylen
Farbe	lichtgrau; RAL 7035
Ausführung Deckel Kabelabzweigkasten	Blinddeckel
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,177 kg CO₂e / 1 Stück
