Kabelabzweigkasten T 160, Einsteckdichtung, flammwidrig

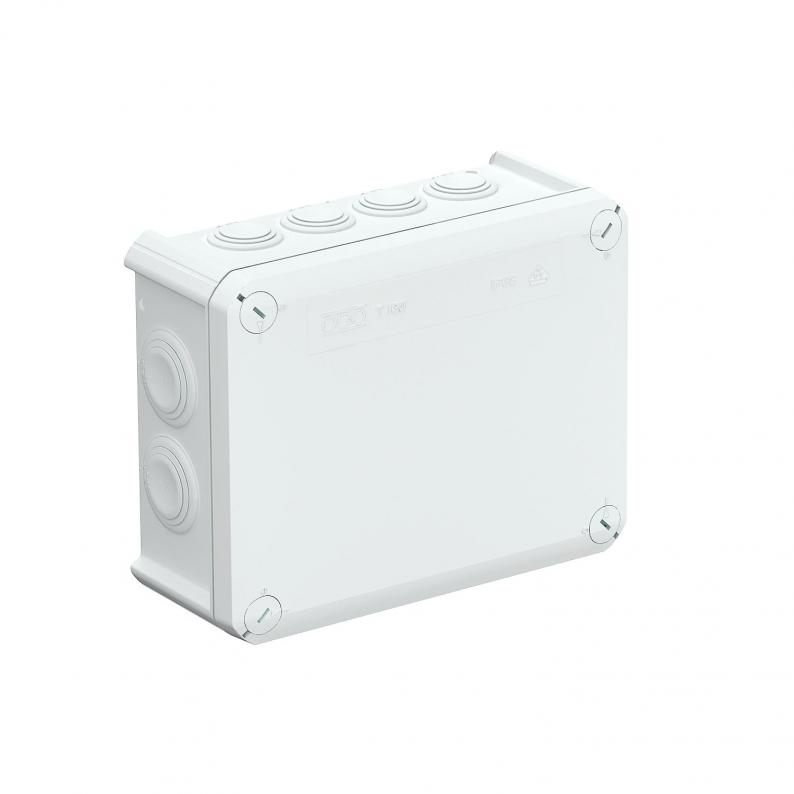

Kabelabzweigkasten T 160, Einsteckdichtung, flammwidrig
Typ T 160 F | OBO Art.Nr. 2007355 | EAN 4012195286554
OBO Art.Nr. / Typ
2007355 / T 160 F
Anzahl der Einführungen
12
Lichte Innenmaße
176x135x67 mm
Schutzart
IP66
Farbe
lichtgrau; RAL 7035
kl. VKE: 1 Stück
1Stück
Beschreibung
Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Rechteckige Form mit Einsteckdichtungen an den Seiten und Ausschlageinführungen im Boden. Geeignet für die Wand-/ Deckenmontage und die Montage auf Montageblechen. Mit der Möglichkeit zur Innenbefestigung und Montage über die Eckdome. Deckel mit Schnellverschluss, plombierbar. Flammwidrige Ausführung aus speziellem Polypropylen.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 960°C. Schlagfestigkeit IK05 gemäß DIN EN 50102.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 960°C. Schlagfestigkeit IK05 gemäß DIN EN 50102.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 12 |
| Art der Einführung | Einsteckdichtung |
| Art der Einführung | Kabel |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Bemessungsisolationsspannung Ui | 500 V |
| Bestückung | ohne |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,385 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 190x150x77 |
| Einführung von Hinten | ja |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | lichtgrau; RAL 7035 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 960°C |
| Form | rechteckig |
| Funktionserhalt | ohne |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Glasfaserverstärkt | ja |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt min. | 16 mm² |
| Nennspannung | 500 V |
| Plombierbar | ja |
| Schutzart | IP66 |
| Schutzgrad IK-Code | IK05 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polypropylen, glasfaserverstärkt |
| Witterungsbeständig | nein |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 77 mm |
| Länge | 190 mm |
| Lichte Innenmaße | 176x135x67 mm |
