Kabelabzweigkasten T 60, Einsteckdichtung
Kabelabzweigkasten T 60, Einsteckdichtung
Typ T 60 | OBO Art.Nr. 2007061 | EAN 4012195246787
Art.Nr. / Typ
Farbe
Anzahl der Einführungen
7
Lichte Innenmaße
100x100x48 mm
Schutzart
IP66
kl. VKE: 5 Stück
5Stück
Beschreibung

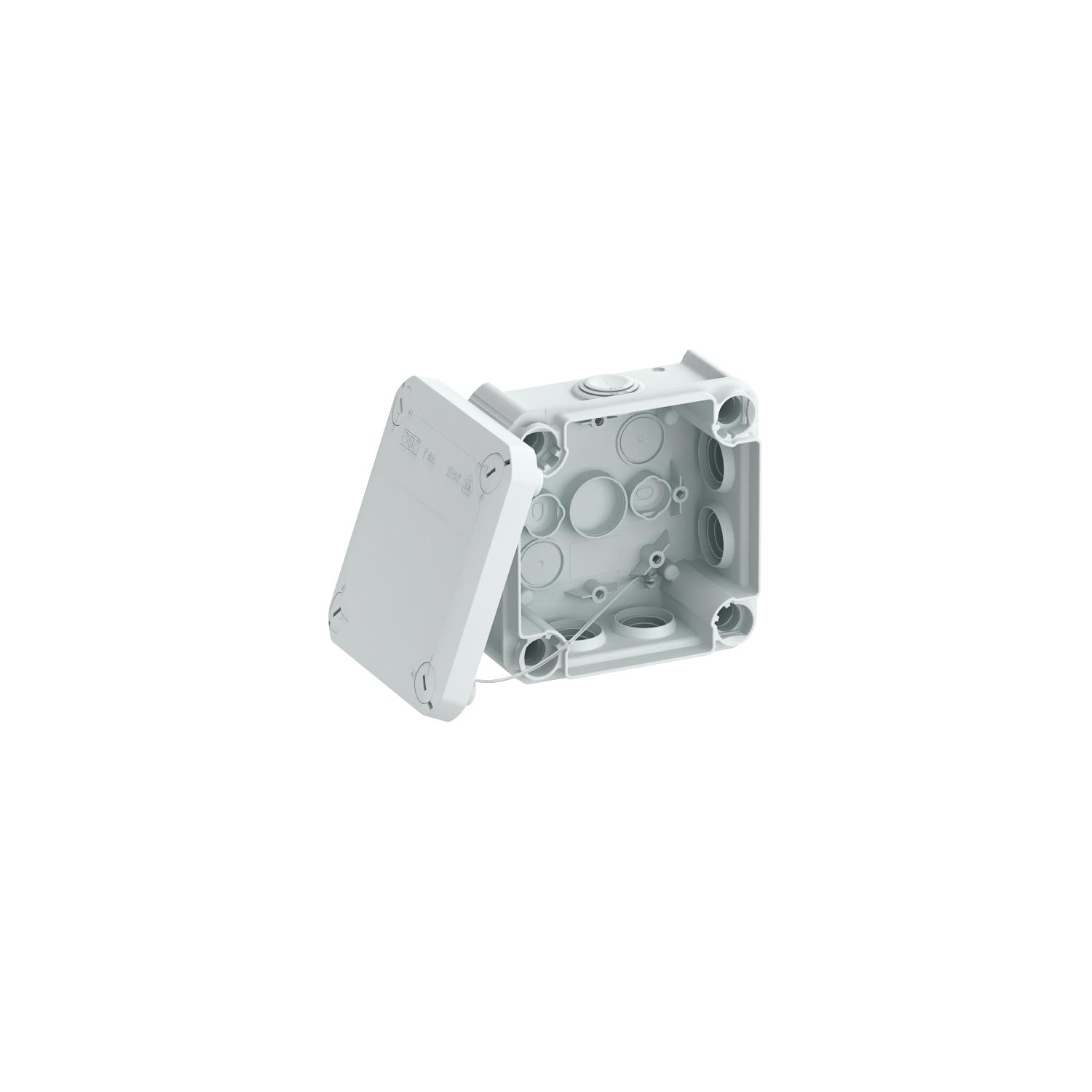

Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Quadratische Form mit Einsteckdichtungen an den Seiten und Ausschlageinführungen im Boden. Geeignet für die Wand-/ Deckenmontage und die Montage auf Montageblechen. Mit der Möglichkeit zur Innenbefestigung und Montage über die Eckdome. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK07 gemäß DIN EN 50102.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK07 gemäß DIN EN 50102.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 7 |
| Art der Einführung | Kabel |
| Art der Einführung | Einsteckdichtung |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Bemessungsisolationsspannung Ui | 500 V |
| Bestückung | ohne |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,5155 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 114x114x57 |
| Einführung von Hinten | ja |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | lichtgrau; RAL 7035 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | quadratisch |
| Funktionserhalt | ohne |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt min. | 6 mm² |
| Nennspannung | 500 V |
| Plombierbar | ja |
| Schutzart | IP66 |
| Schutzgrad IK-Code | IK07 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polypropylen |
| Witterungsbeständig | nein |

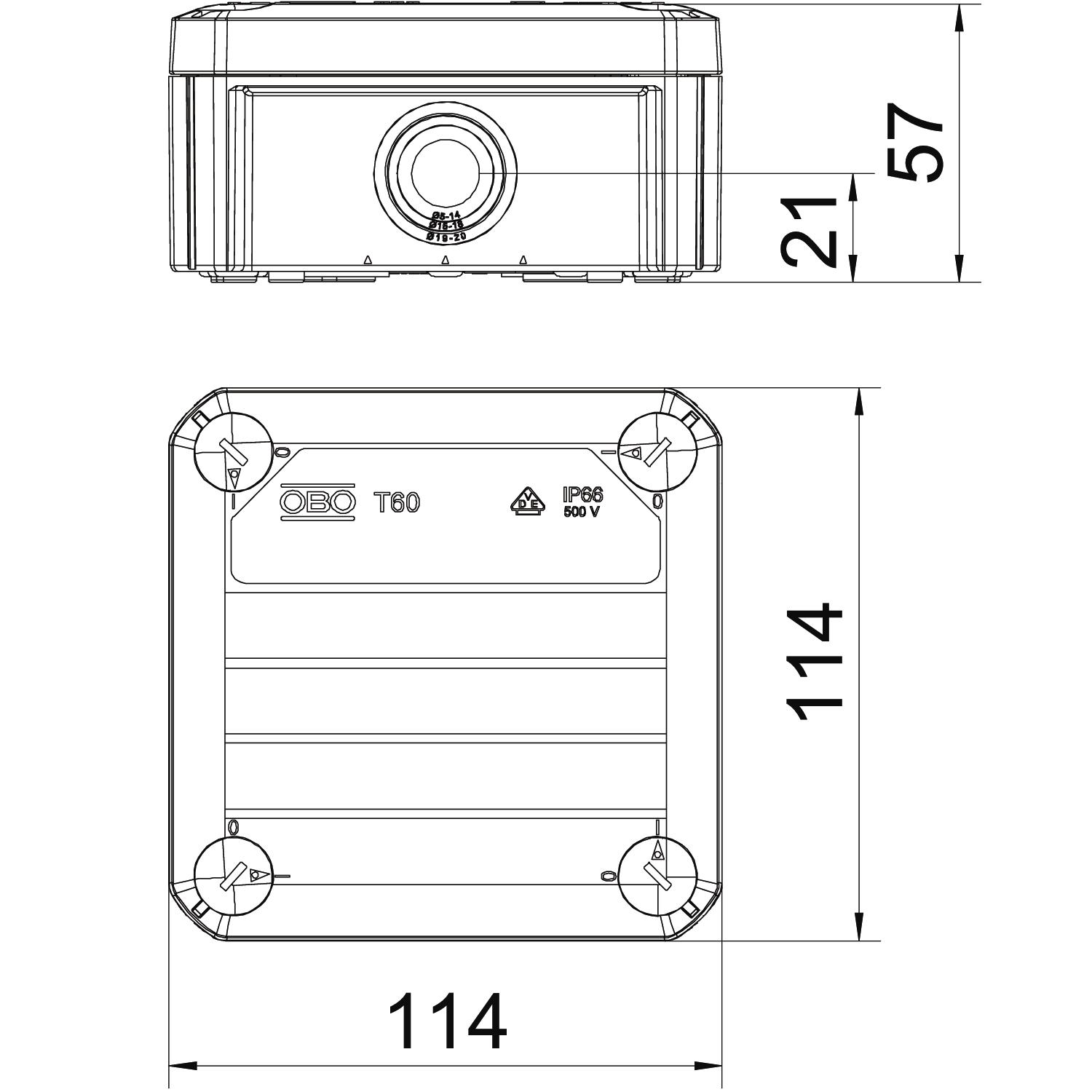

Abmessungen
| Breite | 114 mm |
|---|---|
| Höhe | 57 mm |
| Länge | 114 mm |
| Lichte Innenmaße | 100x100x48 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
OBO Art.Nr. 2007833
Befestigungselement für Kabelabzweigkasten an GitterrinnenTyp
BE TS GR
kl. VKE: 10 Stück
10Stück
OBO Art.Nr. 2007835
Befestigungselement für Kabelabzweigkasten an KabelrinnenTyp
BE TS KR
kl. VKE: 10 Stück
10Stück
Ausführungen
Typ
Anzahl der Einführungen
Lichte Innenmaße
Schutzart
Farbe
OBO Art.Nr.
T 60
7
100x100x48 mm
IP66
lichtgrau; RAL 7035
2007061
T 60 RW
7
100x100x48 mm
IP66
reinweiß; RAL 9010
2007525
T 60 RO-LGR
7
100x100x48 mm
IP66
grau / rot
2007638
T 60 SW
7
100x100x48 mm
IP66
graphitschwarz; RAL 9011
2007466
Farbe
T 60
OBO Art.Nr.
2007061
Anzahl der Einführungen
7
Lichte Innenmaße
100x100x48 mm
Schutzart
IP66
Farbe
lichtgrau; RAL 7035
T 60 RW
OBO Art.Nr.
2007525
Lichte Innenmaße
100x100x48 mm
Schutzart
IP66
Farbe
reinweiß; RAL 9010
Anzahl der Einführungen
7
T 60 RO-LGR
OBO Art.Nr.
2007638
Anzahl der Einführungen
7
Lichte Innenmaße
100x100x48 mm
Farbe
grau / rot
Schutzart
IP66
T 60 SW
OBO Art.Nr.
2007466
Farbe
graphitschwarz; RAL 9011
Schutzart
IP66
Anzahl der Einführungen
7
Lichte Innenmaße
100x100x48 mm
