Kabelabzweigkasten X 01
Kabelabzweigkasten X 01
Typ X01 SW-RO | OBO Art.Nr. 2005140 | EAN 4012196580545
Art.Nr. / Typ
Farbe
Schutzart
IP67
Anzahl der Einführungen
7
Lichte Innenmaße
85x85x45 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Quadratische Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 7 |
| Art der Einführung | Stufenmembran abschneidbar |
| Art der Gehäusedurchführung | Vorprägung |
| Bemessungsisolationsspannung Ui | 750 V |
| Bestückung | ohne |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,6875 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 95x95x60 |
| Einführung von Hinten | nein |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | schwarz / rot |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | quadratisch |
| Glasfaserverstärkt | ja |
| Halogenfrei | ja |
| Max. Leiterquerschnitt | 1,5 mm² |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt max. | 1,5 mm² |
| Nennquerschnitt min. | 0,8 mm² |
| Nennspannung | 750 V |
| Plombierbar | ja |
| Schlagfest | ja |
| Schutzart | IP67 |
| Schutzgrad IK-Code | IK09 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polycarbonat |
| Witterungsbeständig | ja |

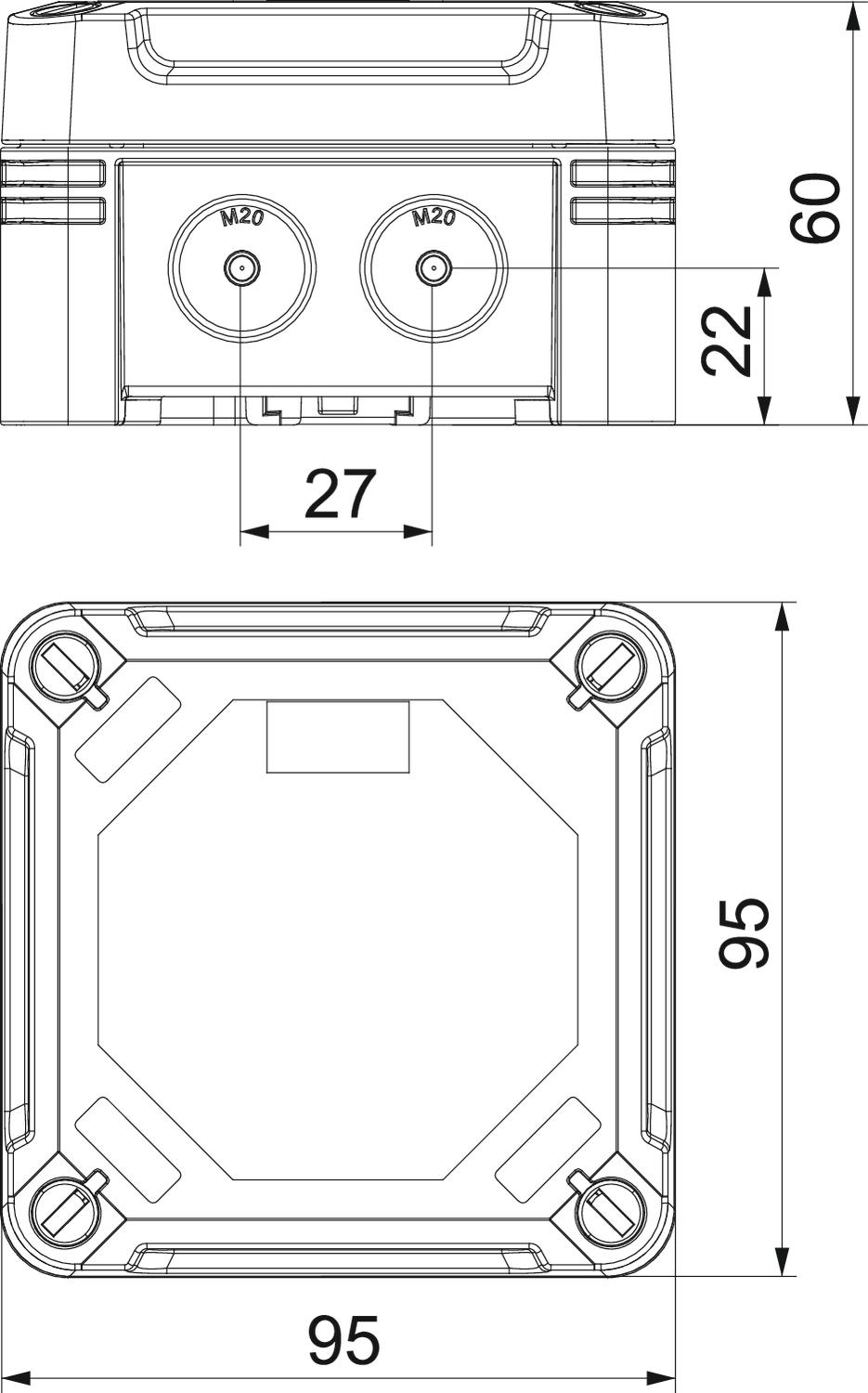

Abmessungen
| Breite | 95 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 95 mm |
| Lichte Innenmaße | 85x85x45 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Schutzart
Farbe
Anzahl der Einführungen
Lichte Innenmaße
OBO Art.Nr.
X01 LGR
IP67
lichtgrau; RAL 7035
7
85x85x45 mm
2005000
X01 LGR-TR
IP67
grau / transparent
7
85x85x45 mm
2005050
X01 SW
IP67
graphitschwarz; RAL 9011
7
85x85x45 mm
2005110
X01 SW-RO
IP67
schwarz / rot
7
85x85x45 mm
2005140
Farbe
X01 LGR
OBO Art.Nr.
2005000
Schutzart
IP67
Farbe
lichtgrau; RAL 7035
Anzahl der Einführungen
7
Lichte Innenmaße
85x85x45 mm
X01 LGR-TR
OBO Art.Nr.
2005050
Anzahl der Einführungen
7
Lichte Innenmaße
85x85x45 mm
Schutzart
IP67
Farbe
grau / transparent
X01 SW
OBO Art.Nr.
2005110
Anzahl der Einführungen
7
Lichte Innenmaße
85x85x45 mm
Farbe
graphitschwarz; RAL 9011
Schutzart
IP67
X01 SW-RO
OBO Art.Nr.
2005140
Schutzart
IP67
Lichte Innenmaße
85x85x45 mm
Anzahl der Einführungen
7
Farbe
schwarz / rot
